住友電工ハードメタル・SEC-溝入れバイトSSH型用インサート

製品特長・仕様

製品の基本仕様・特長

AC1030U

• PVD新コーティングと専用強靭超硬母材を採用。高い刃先品位により、溶着、マイクロチッピングを抑制し、優れた加工面品位を実現。
• 高い刃先品位により、溶着、マイクロチッピングを抑制し、優れた加工面品位を実現。

• AC1030U 採用で良好な加工面品位
• 最小加工径φ8mm ～対応
• 豊富な刃幅バリエーション
  溝入れ用途に加え、スナップリング溝用をラインアップ

性能・試験情報

切りくず処理性能

SSH型

他社品A

被削材：S45C 加工径：φ13mm 切削条件：v_c=50m/min f=0.02mm/rev a_p=1.0mm Wet（油性）

耐びびり性能

SSH型

他社品B

被削材：S45C 加工径：φ13mm 切削条件：v_c=100m/min f=0.01, 0.02, 0.03mm/rev a_p=0.2mm Wet（油性）

加工面品位

SSH型

他社品C

被削材：SCM440 加工径：φ30mm 切削条件：v_c=180m/min f=0.02mm/rev a_p=0.2mm Wet（油性）

外形図

適用ホルダ  E08□-SSHMN○○○-08 / E12□-SSHMN○○○-08

Fig 1（溝入れ用）

Fig 2（溝入れ用）

Fig 3（R溝/倣い用）

Fig 4（面取り用）

適用ホルダ  E12□-SSHMN○○○-14 / E16□-SSHMN○○○-14

Fig 1（溝入れ用）

Fig 2（溝入れ用）

Fig 3（R溝/倣い用）

本図は右勝手（R）を示す。

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

選定サポート情報

適用領域

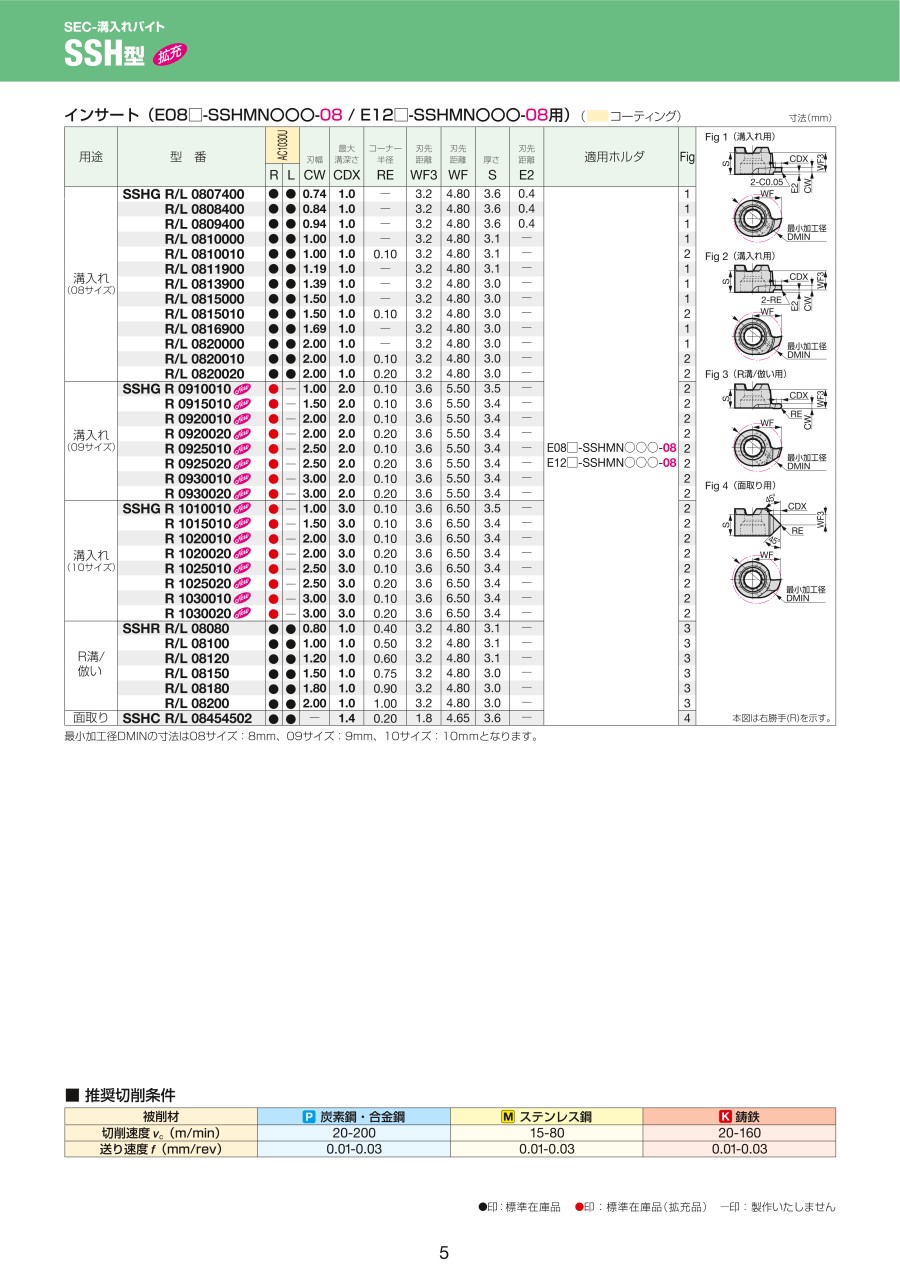

インサートラインアップ

シリーズ構成

インサートサイズ 09/10 は右勝手のみです。

注意・禁止事項

安全にお使いいただくために

• 高温の切りくずが飛散したり長く伸びた切りくずが排出されることがありますので、安全カバーや保護メガネ等の保護具を使用し、防災・防火に十分ご配慮ください。
• 鋭い切れ刃を持っているため取扱いにご注意ください。
• 使用方法を誤ったり、使用条件が不適切な場合、工具破損、飛散を招きますので推奨条件の範囲内でご使用ください。
• 不水溶性の切削液をご使用になる場合は、自動消火装置を設置するなどの対策を講じて頂き、火災にくれぐれもご注意ください。
