タンガロイ

TID-R L/D=8 ドリルマイスターヘッド交換式ドリル

カタログ

通常単価(税別): 47,017円～59,440円

税込単価: 51,719円～65,384円

通常出荷日：1日目～2日目

操作性に優れ、再研磨が不要なため工具管理コストを大幅に削減可能なヘッド交換式ドリル、DrillMeis...

本商品は本体のみです。ヘッドは付属していません。
各ヘッド装着時で全長が変わります。詳細はデジタルブックをご参照願います。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

高い加工性能と圧倒的な工具寿命を実現するヘッド交換式ドリル

ADD 穴あけ加工で高い生産性を追求

迅速なヘッド交換が可能なため、機械のダウンタイムを大幅削減
再研削が不要なため、工具管理コストを大幅に削減

操作性に優れたヘッド交換式ドリル

■高精度+高剛性+高能率

独自のクランプ機構により高いインデックス精度と高い信頼性を実現
ワンアクションで工具交換時間を大幅短縮
再研磨が不要で予備、在庫工具が削減可能

■ボディの耐久性アップ

新クランプ機構は、他社品に見られるような保持力低下による切れ刃損傷を大幅に抑制し、長寿命化を実現
独自クランプ形状によりヘッド抜け落ちを防止

外形図

* 円筒シャンク

使用方法・使用事例

使用方法

ヘッド交換の目安（寿命判定基準）

一般的なヘッドの交換目安を示します

摩耗が0.2～0.3mmに達する
主軸の動力が通常時より25%を超える
穴径が拡大縮小傾向を示す
粗さが低下する
振動・異音の発生

ヘッドの取り付け方法

（1）本体の洗浄と注油（2）ヘッドの挿入（3）クランプキーのセット（4）クランプ

切削油の供給方法

内部給油での使用を推奨いたします

必要な油量と油圧について

推奨しないワーク形状

取り付け振れとワーク回転での芯ずれ

0.02mm以内での使用を推奨いたします。

最適値：0.02mm以下許容値：0.05mm以下不適：0.05mm超

ヘッド取付け要領

手順

（1）ドリルボディとヘッドの嵌合部をエア等で清掃、注油し、ヘッドをポケットに置きます。
（2）ヘッドの溝に合わせてクランプキーを装着し、ヘッドを押し付けるように左右に均等に力をかけながらヘッドを回して、完全にクランプします。（図1）
（3）シム（厚さ0.01mm程度）等を使用して、ヘッド底面とドリルボディの間に隙間が無いことを確認して下さい。（図2）
（4）シムが入るなど、隙間が確認された場合には、一旦ヘッドを外して、（1）からやり直して下さい。
（5）ヘッドの外周部でフレ精度を測定し、0.05mm以下であることを確認して下さい。（図3）（推奨値：0.02mm以下）
フレ精度が0.05mmを超える場合は、ヘッドを外して（1）からやり直して下さい。

注意1：押し付ける力が左右で不均衡な状態でクランプすると、ヘッドとドリルボディの間に隙間が生じることがあり、フレ精度が悪化する原因となります。
注意2：ヘッドのフレ精度は、ドリルボディの取付け状態によっても変化します。ヘッドのフレが大きい場合には、ドリルボディのホルダへの取付け精度も確認して下さい。

ヘッド解放トルク測定用キー

ヘッドアンクランプ時の解放トルクをトルクドライバーにて測定しボディ寿命を判断します。
ボディ寿命となる目安の解放トルク値（目安値を下回ったらボディ寿命と判定）は下記を参照下さい。

専用キー型番：KHS-TID10-19.99

市販のトルクドライバーに接続可能です。

交換目安解放トルク

ヘッド形番	N・m	cN・m
DM^*100-109	0.2	20
DM^*110-119	0.2	20
DM^*120-129	0.25	25
DM^*130-139	0.25	25
DM^*140-149	0.3	30
DM^*150-159	0.3	30
DM^*160-169	0.35	35
DM^*170-179	0.35	35
DM^*180-189	0.4	40
DM^*190-199	0.4	40

推奨切削条件

推奨切削条件表

上記切削条件は一般的な加工条件の目安です。
使用機械の馬力や剛性および被削材によって変更する必要があります。
機械剛性や切削条件などにより穴径は変動することがあります。
L/D=8&12での加工時は、上記推奨値の低～中間の条件が推奨されます。

選定サポート情報

■ドリルの計算式

切削速度の計算

回転数より切削速度を計算する場合（ドリル回転の場合）

回転数より切削速度を計算する場合（被削材回転の場合）

切削速度より回転数を計算する場合（ドリル回転の場合）

Vc：切削速度（m/min）
D：ドリル径（mm）〔DC〕
n：回転数（min^-1）
π：円周率

切削速度より回転数を計算する場合（被削材回転の場合）

Vc：切削速度（m/min）
D：加工径（mm）〔DC〕
n：回転数（min^-1）
π：円周率

送り速度の求め方

Vf：送り速度（mm/min）
f：送り（mm/rev）
n：回転数（min^-1）

〔〕はカタログ本文中の表記記号（ISO準拠）

注意・禁止事項

L/D=8&12ドリル加工時の注意点

（1）ガイド穴を加工。ガイド穴の深さは0.5×D程度
ガイド穴と深穴加工は同じヘッド径のヘッドをご使用ください
（2）100min^-1程度の低速で回転させ、穴底の数mm手前までゆっくり挿入
（3）切削油&切削回転数ON、加工開始
（4）推奨条件で所定の深さまで加工

※L/D=8&12ドリルをガイド穴無しで加工する場合はDMCヘッドを使用してください

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

適合ヘッド

シャンク長

(mm)

ポケットサイズ

(mm)

加工公差

(mm)

最小発注数量

4.5～4.9	37	82.2	47.2	47.2	6mm	DM045～DM049	35	4.5	0～0.05	1個
5～5.4	41	86.3	51.3	51.3	6mm	DM050～DM054	35	5	0～0.05	1個
5.5～5.9	45	90.7	55.7	55.7	6mm	DM055～DM059	35	5.5	0～0.05	1個
6～6.4	48	104.44	59.44	59.44	8mm	DM060～DM064	45	6	0～0.05	1個
6.5～6.9	52	108.53	63.53	63.53	8mm	DM065～DM069	45	6.5	0～0.05	1個
7～7.4	56	112.38	67.38	67.38	8mm	DM070～DM074	45	7	0～0.05	1個
7.5～7.9	60	116.38	71.38	71.38	8mm	DM075～DM079	45	7	0～0.05	1個
8～8.4	64	125.55	75.55	75.55	10mm	DM080～DM084	50	8	0～0.05	1個
8.5～8.9	68	129.55	79.55	79.55	10mm	DM085～DM089	50	8	0～0.05	1個
9～9.4	72	133.72	83.72	83.72	10mm	DM090～DM094	50	9	0～0.05	1個
9.5～9.9	76	137.72	87.72	87.72	10mm	DM095～DM099	50	9	0～0.05	1個
10～10.4	89	160.83	100.83	100.83	12mm	DM100～DM104	60	10	0～0.05	1個
10.5～10.9	93	164.74	104.74	104.74	12mm	DM105～DM109	60	10	0～0.05	1個
11～11.4	98	174.43	109.43	109.43	12mm	DM110～DM114	65	11	0～0.05	1個
11.5～11.9	102	178.34	113.34	113.34	12mm	DM115～DM119	65	11	0～0.05	1個
12～12.4	106	182.98	117.98	117.98	14mm	DM120～DM124	65	12	0～0.05	1個
12.5～12.9	110	186.89	121.89	121.89	14mm	DM125～DM129	65	12	0～0.05	1個
13～13.4	115	193.04	128.04	128.04	14mm	DM130～DM134	65	13	0～0.05	1個
13.5～13.9	119	196.9	131.9	131.9	14mm	DM135～DM139	65	13	0～0.05	1個
14～14.4	123	206.98	136.98	136.98	16mm	DM140～DM144	70	14	0～0.05	1個
14.5～14.9	127	210.89	140.89	140.89	16mm	DM145～DM149	70	14	0～0.05	1個
15～15.9	136	219.99	149.99	149.99	16mm	DM150～DM159	70	15	0～0.05	1個
16～16.9	144	229.98	159.98	159.98	18mm	DM160～DM169	70	16	0～0.05	1個
17～17.9	153	239.01	169.01	169.01	18mm	DM170～DM179	70	17	0～0.05	1個
18～18.9	162	249.07	179.07	179.07	20mm	DM180～DM189	70	18	0～0.055	1個
19～19.9	170	257.92	187.92	187.92	20mm	DM190～DM199	70	19	0～0.055	1個

通常単価(税別) (税込単価)	通常出荷日

53,360円 ( 58,696円 )	2日目
53,360円 ( 58,696円 )	2日目
53,360円 ( 58,696円 )	2日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
47,017円 ( 51,719円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
48,658円 ( 53,524円 )	1日目
50,915円 ( 56,007円 )	1日目
50,915円 ( 56,007円 )	1日目
54,119円 ( 59,531円 )	1日目
59,440円 ( 65,384円 )	1日目
59,440円 ( 65,384円 )	1日目

詳細情報

基本情報

基本情報

操作性に優れ、再研磨が不要なため工具管理コストを大幅に削減可能なヘッド交換式ドリル、DrillMeister用のドリルです。
【特長】
・高い加工性能と圧倒的な工具寿命を実現するヘッド交換式ドリル
・円筒シャンクボディ

ご注意

本商品は本体のみです。ヘッドは付属していません。
各ヘッド装着時で全長が変わります。詳細はデジタルブックをご参照願います。

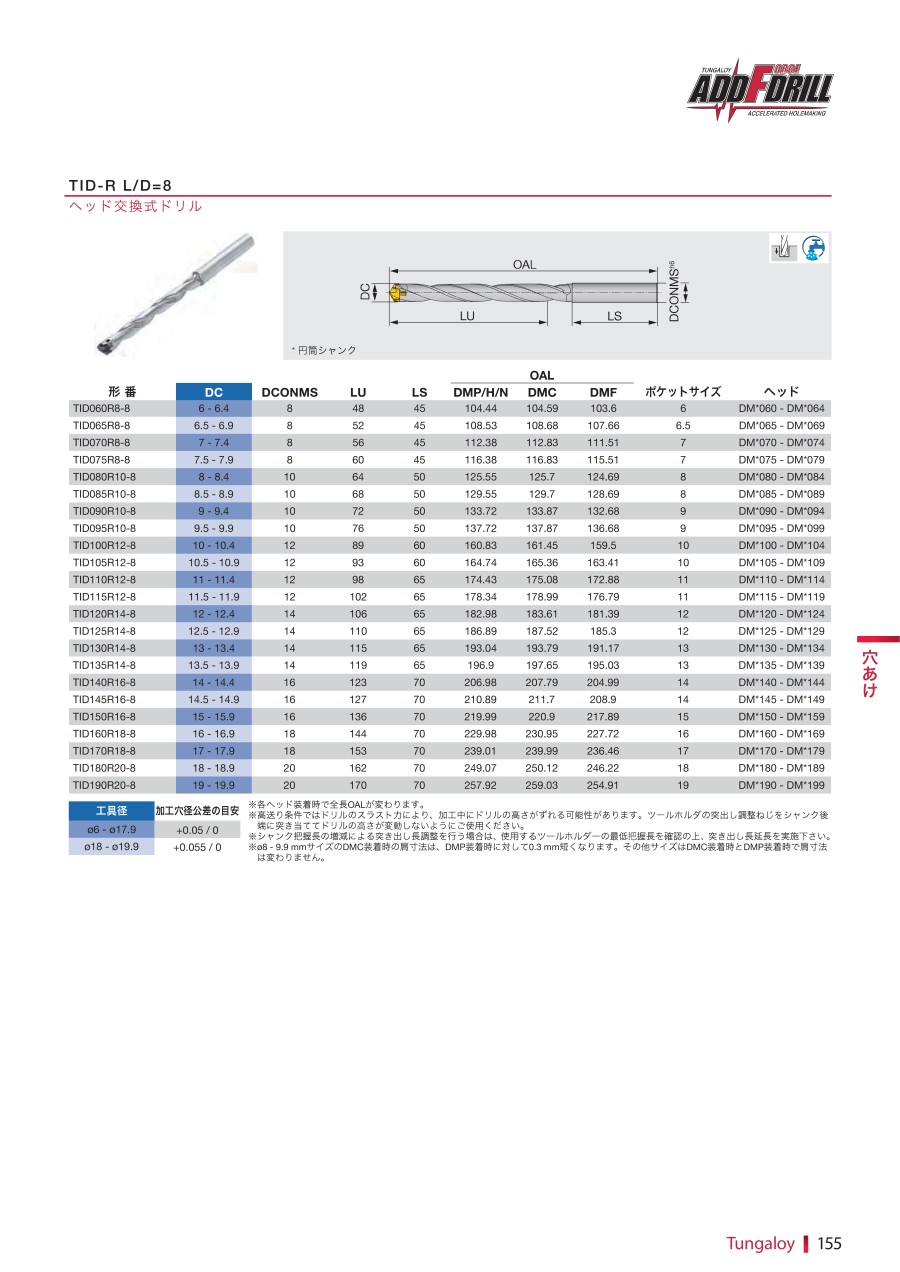

カタログ
