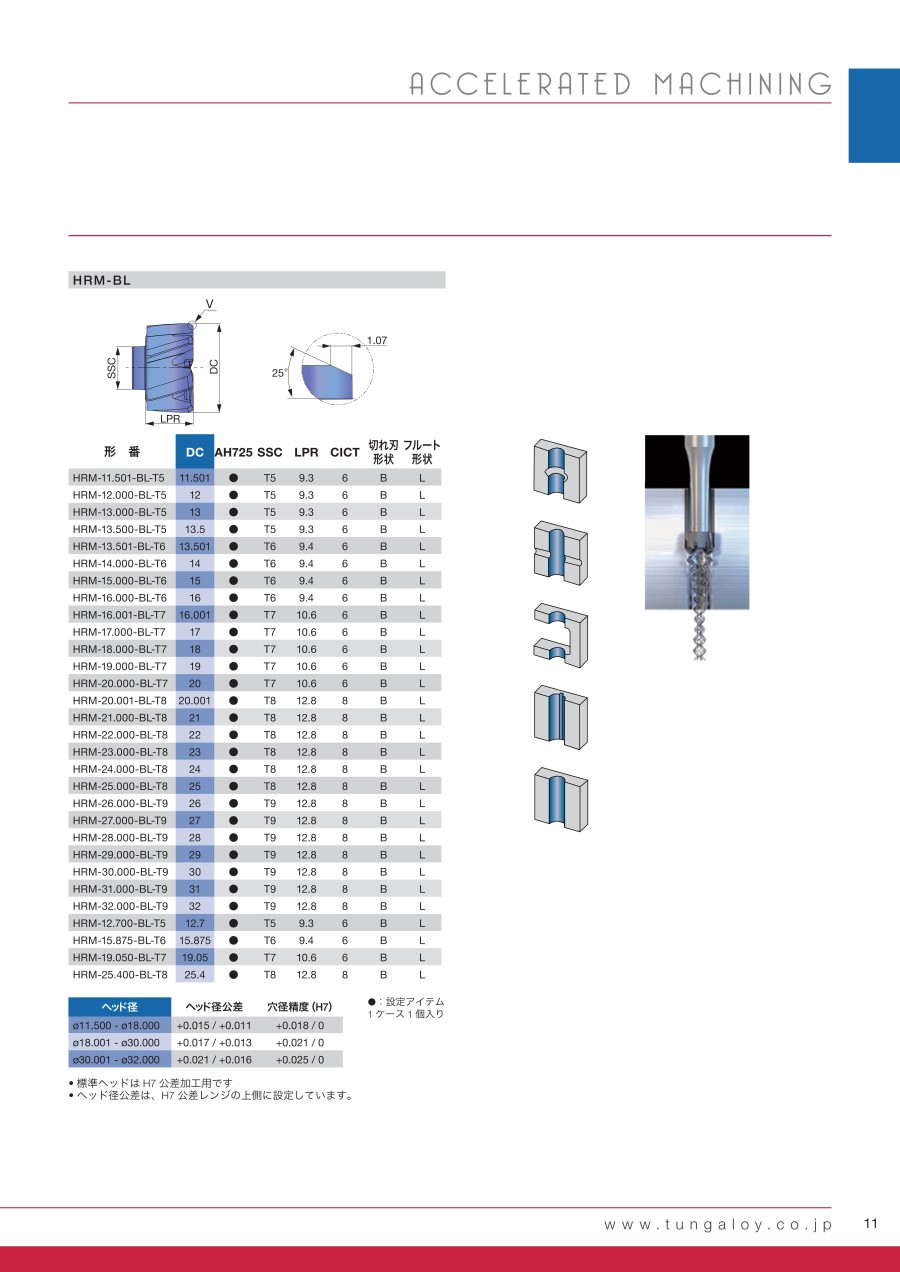

貫通穴用左ねじれ溝付リーマヘッド（H7公差加工用）

使用上の注意

注意：ヘッド脱着時にはエ具破損によるケガを防ぐため、保護眼鏡及び手袋の着用をお願いします。

ヘッド取付け

• ねじを取り外した状態でツール側のポケットをエア等で綺麗に清掃。（図1）
• ヘッドの取付け部テーパー部と端面を清掃
• ねじをツールに取付け2-3回転時計回りに回す。（図2）
• ヘッドをねじに挿入する。（図3）
  （注意：T8、T9サイズは特定の位相にヘッドとねじを合わせないとヘッドがねじに入らないので位相を合わせる事）
• 軽くトルクを感じるまで、ヘッドを手で回す。
• キーを使用し締付けをしていく。（図4）
• ヘッドとツール取付け部端面に隙間が無くなるまで締め付ける。隙間が確実に無い事を確認。（図5）
  ※推奨締付トルクはT5：7-8N・m、T6：8-10N・m、T7：13-15N・m、T8：17-20N・m、T9：21-23N・m。

ヘッド交換

• キーをヘッドに合わせ、トルクを感じなくなるまで反時計周りに回す。
• トルクを感じなくなったら残りを手で数周回す。
• ヘッドをツールから外す。（回し過ぎるとねじもツールから外れるので注意）
• ツール側のポケットを清掃（図1）
• ヘッドをねじに挿入する。（図3）（注意：T8、T9サイズは特定の位相にヘッドとねじを合わせないとヘッドがねじに入らないので位相を合わせる事）
• 軽くトルクを感じるまで、ヘッドを手で回す。
• キーを使用し締付けをしていく。（図4）
• ヘッドとツール取付け部端面に隙間が無くなるまで締め付ける。端面に隙間が確実に無い事を確認。（図5）
  ※推奨締付トルクはT5：7-8N・m、T6：8-10N・m、T7：13-15N・m、T8：17-20N・m、T9：21-23N・m。
