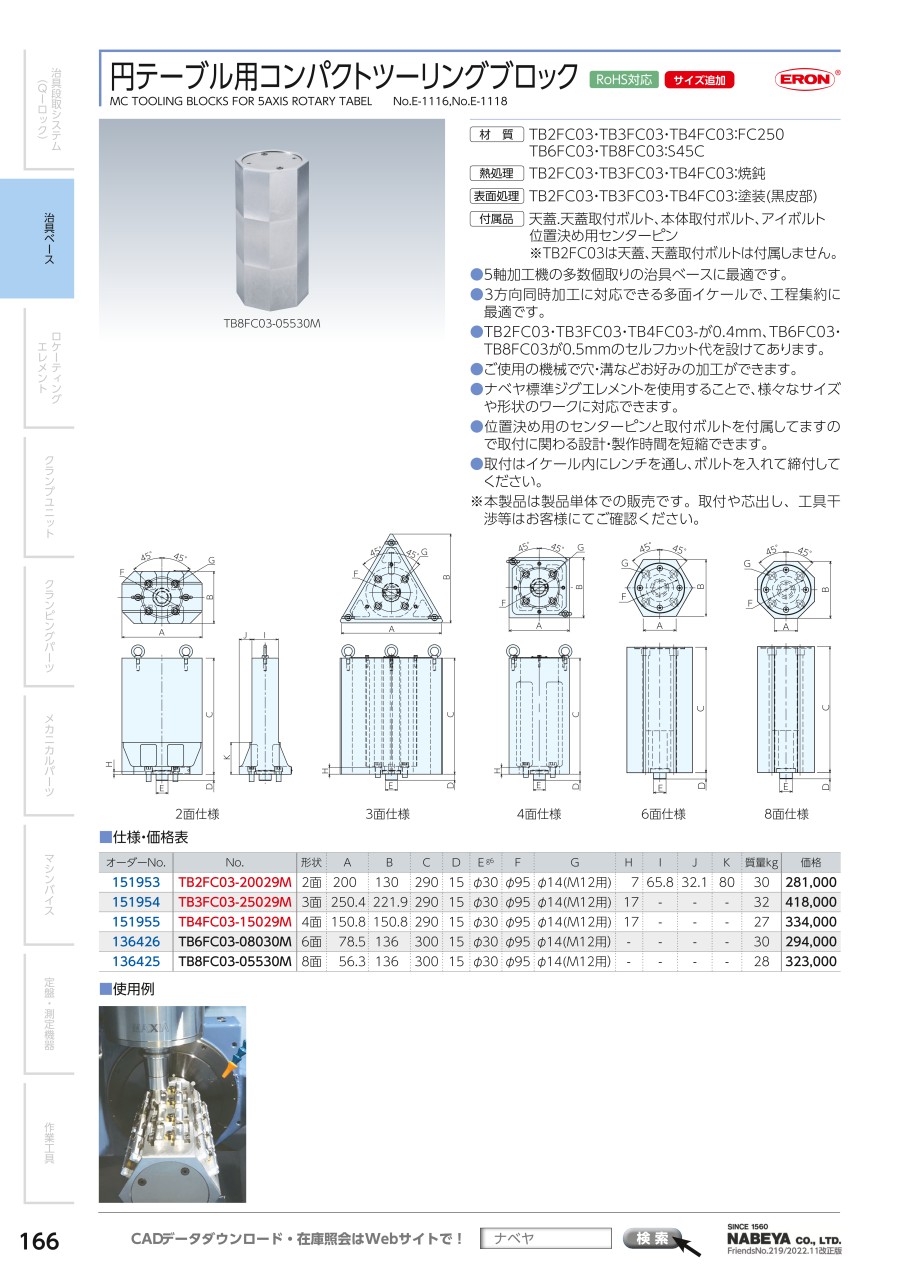

円テーブル用コンパクトツーリングブロック

製品特長・仕様

• 5軸加工機の多数個取りの治具ベースに最適です。
• 3方向同時加工に対応できる多面イケールで、工程集約に最適です。
• TB2FC03・TB3FC03・TB4FC03-が0.4mm、TB6FC03・TB8FC03が0.5mmのセルフカット代を設けてあります。
• ご使用の機械で穴・溝などお好みの加工ができます。
• ナベヤ標準ジグエレメントを使用することで、様々なサイズや形状のワークに対応できます。
• 位置決め用のセンターピンと取付ボルトを付属してますので取付に関わる設計・製作時間を短縮できます。

外形図

TB6FC03-08030M

TB8FC03-05530M

TB2FC03-20029M 2面仕様

TB3FC03-25029M 3面仕様

TB4FC03-15029M 4面仕様

使用方法・使用事例

使用事例

注意・禁止事項

• 取付はイケール内にレンチを通し、ボルトを入れて締付してください。
