オーエスジー

D-DAD CFRP用ダイヤコート超硬ダブルアングルドリル

D-DAD CFRP用ダイヤコート超硬ダブルアングルドリル
通常単価(税別)
22,861円～51,228円
税込単価
25,147円～56,351円
通常出荷日：3日目

超微結晶ダイヤモンドコーティングで平滑な被膜表面、シャープエッジ、高じん性被膜、高い密着力を実現。

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

D-GDN90 CFPR用ダイヤコート超硬ドリルミディアム形先端角90°

オーエスジー

D-GDN90 CFPR用ダイヤコート超硬ドリルミディアム形先端角90°
通常価格(税別)： 22,861円 (税込価格：25,147円)

通常出荷日：3 日目

よく一緒に見られています

CFRP用ダイヤコート超硬トリプルアングルドリル D-STAD

オーエスジー

CFRP用ダイヤコート超硬トリプルアングルドリル D-STAD
通常価格(税別)： 30,096円 (税込価格：33,106円)

通常出荷日：3 日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

安定した工具寿命

使用工具D-DAD  .2510"（φ6.375）
被削材CFRP
切削速度60m/min（3,000min-1）
送り速度228mm/min（0.076mm/rev）
穴深さ17.1mm（5.7mmの三枚重ね）（通り）ノンステップ
切削油剤ドライ
使用機械穴あけ専用機

性能・試験情報

ユーザ事例

D-DAD CFRP用ダイヤコート超硬ダブルアングルドリル ユーザ事例

加工穴数／工具寿命：デラミネーション発生

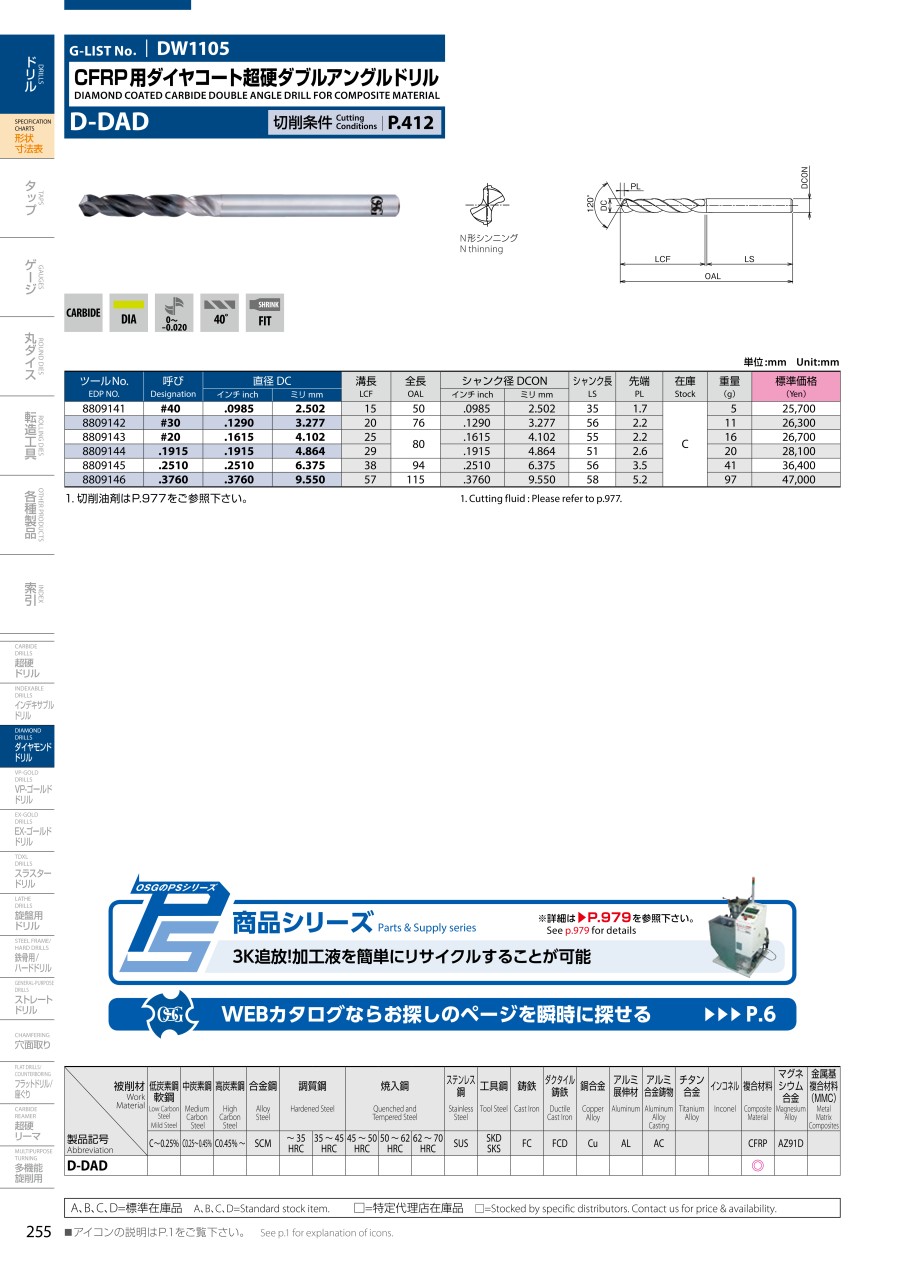

外形図

D-DAD CFRP用ダイヤコート超硬ダブルアングルドリル 外形図

N形シンニング

推奨切削条件

推奨切削条件表

D-DAD CFRP用ダイヤコート超硬ダブルアングルドリル 切削条件表

切削条件時の注意

    1. 切削油剤は不要ですが、十分な粉塵対策（真空集塵）を施して下さい。
    2. CFRPの被削性は、レジンの性質やその含有率によって、また薄板では特に保持状態によっても大きく影響されます。上表を参考に、薄板では貫通間際での送り量を下げて下さい。
    3. 厚板では、切削速度を低めに設定下さい。
    4. 承認を得た切削油で湿式加工する場合、切削速度は200m/min程度まで上げることも出来ます。

    選定サポート情報

    ドリルセレクションガイド

    品名記号D-DAD
    被削材CFRP◎
    GFRP○
    AFRP○
    CFRTP○
    C／C
    Composit    		◎
    Honeycomb
    （Nomex）    		△
    CFRP・スタックCFRP／Al○
    CFRP／Ti×
    CFRP／Inconel®×
    CFRP／CRES×
    機械タイプCNC◎
    Pneumatic◎
    Hand×

    型番リスト

    表示件数
  • 1
    • 型番
    D-DAD-2.502
    D-DAD-3.277
    D-DAD-4.102
    D-DAD-4.864
    D-DAD-6.375
    D-DAD-9.55

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    ツールNo.

    		最小発注数量
    2.502
    15
    50
    2.502
    8809141
    1個
    3.277
    20
    76
    3.277
    8809142
    1個
    4.102
    25
    80
    4.102
    8809143
    1個
    4.864
    29
    80
    4.864
    8809144
    1個
    6.375
    38
    94
    6.375
    8809145
    1個
    9.55
    57
    115
    9.55
    8809146
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,861円
    ( 25,147円 )
    3日目
    25,434円
    ( 27,977円 )
    3日目
    25,696円
    ( 28,266円 )
    3日目
    27,281円
    ( 30,009円 )
    3日目
    38,266円
    ( 42,093円 )
    3日目
    51,228円
    ( 56,351円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    超微結晶ダイヤモンドコーティングで平滑な被膜表面、シャープエッジ、高じん性被膜、高い密着力を実現。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    D-DAD CFRP用ダイヤコート超硬ダブルアングルドリルのレビュー
    この商品のレビューはありません
