タンガロイ

高圧クーラント供給口付溝入れ・突切り用バイト

高圧クーラント供給口付溝入れ・突切り用バイト
通常単価(税別)
22,731円～26,406円
税込単価
25,004円～29,047円
通常出荷日：1日目～2日目

経済性に優れた4コーナ仕様インサートと高剛性ホルダにより、安定した加工と高能率を実現します。

  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

内部給油ホルダシリーズ

ホース接続：多様な設備に接続可能、設備&仕様に対応した方向から接続可能
ダイレクト接続：ホース接続が不要、ホースへの切りくず巻き込みを解消、工具の交換が不要

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 製品仕様

インサート形状に対応したクーラント形状で安定加工を実現

各切削油量

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 製品仕様2

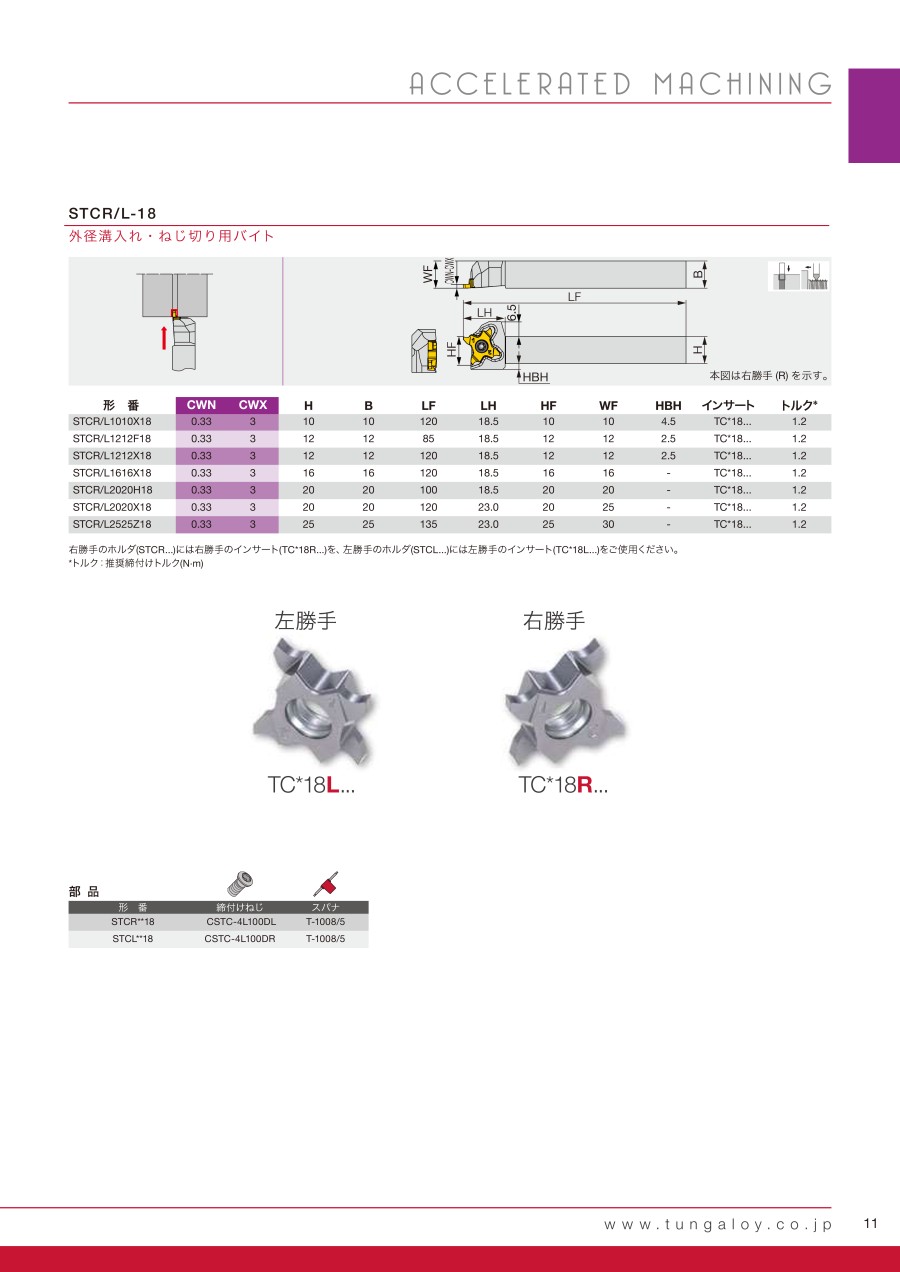

外形図

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 外形図

STCL1212-27-CHP

使用方法・使用事例

配管方法について

  • 20角以上のホルダは、ヘッド部底面に配管
  • 16角以下のホルダ（自動盤および小型旋盤対応品）は、ホルダ背面、正面、後端面に配管が可能

一般外径用

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像1

ホース（1）の機械側接続ねじサイズ：G1/8"-28 BSPP、ホース（2）の機械側接続ねじサイズ：5/16"-24UNF

自動盤用

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像2

ホース（3）を選定する場合、ホースの機械側ねじ仕様が7/16"-20UNFの雌ねじとなります。したがって、機械側接続G1/8雌ねじに接続するコネクタ（5）とワッシャ（5）を同時に購入ください。ホース（4）の機械側接続ねじサイズはG1/8"-28 BSPPの雄ねじです。

ダイレクト給油ホルダ自動旋盤利用時

  • ダイレクト給油時における刃物台からのエ具突出し長さは、下表1を参照して調整して下さい。
  • 表1に従ったプラグを取り外して、エ具を刃物台に設置して下さい。

表1

対象機械20角シャンクエ具（1）の
取付け位置		16角シャンクエ具（1）の
取付け位置		12 角シャンクエ具の
取付け位置
突出し長さ
L1 （mm）		クーラントプラグ突出し長さ
L1 （mm）		クーラントプラグ突出し長さ
L1 （mm）		クーラントプラグ
CINCOM
L20		--30B120 （2）B1
CINCOM
D25		25B125B1--

（1）DuoJustCut,TungCutの20、16角にはB1およびB2が設置されております。それ以外の工具にはB1のみ設置されております。
（2）TungCutの12角シャンクについては、突出し長さL（mm）が30mm必要です（工具番号1でのみ使用可能）。

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像8

推奨切削条件

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像7

選定サポート情報

工具選定と配置  "Cincom L20"

DirectTungJet工具の一部アイテムについて、工具の取り付け位置によりワークや工具同士が干渉するおそれがあります。
つきましては、以下の図1および表1に沿って工具の選定、配置をして下さい。表内の"T番号"が配置箇所になります

STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像3

図1.Cincom L20のタレット番号

表1.各工具配置位置



STCR/L1212-27-CHP 高圧クーラント供給口付高精度溝入れバイト 関連画像4

※1  4mmのスペーサーを挟んで使用してください。（ ）内は突切り可能です。

型番リスト

表示件数
  • 1
    • 型番
    STCL1212-27-CHP
    STCL1616-27-CHP
    STCL2020-27-CHP
    STCL2020X18-CHP
    STCL2525Z18-CHP
    STCR1012H18-CHP
    STCR1212-27-CHP
    STCR1616-27-CHP
    STCR2020-27-CHP
    STCR2020X18-CHP
    STCR2525Z18-CHP

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    CADデータ有無

    (2Ｄ/3Ｄ)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    クランプねじ

    スパナ

    締付けトルク

    (N・m)

    		最小発注数量
    0.5～3.18
    6.4
    左
    12
    12
    120
    2D/3D
    23
    10.5
    12
    TC□27□
    SR16-212-01397、SR5/16UNFTL360、SSHM4-6-TB
    T-2010/5、P-2、P-4
    2.5
    1個
    0.5～3.18
    6.4
    左
    16
    16
    120
    -
    23
    14.5
    16
    TC□27□
    SR16-212-01397、SR5/16UNFTL360、SSHM4-6-TB
    T-2010/5、P-2、P-4
    2.5
    1個
    0.5～3.18
    6.4
    左
    20
    20
    120
    2D/3D
    23
    18.5
    20
    TC□27□
    SR16-212-01397
    T-2010/5
    2.5
    1個
    0.33～3
    3.5
    左
    20
    20
    120
    2D/3D
    23
    25
    20
    TC□18L□
    CSTC-4L100DR
    T-1008/5
    1.2
    1個
    0.33～3
    3.5
    左
    25
    25
    135
    2D/3D
    23
    30
    25
    TC□18L□
    CSTC-4L100DR
    T-1008/5
    1.2
    1個
    0.33～3
    3.5
    右
    10
    12
    100
    2D
    17.1
    0
    10
    TC□18R□
    CSTC-4L100DL、SR5/16UNFTL360、SSHM4-6-TB
    T-1008/5、P-2、P-4
    1.2
    1個
    0.5～3.18
    6.4
    右
    12
    12
    120
    2D/3D
    23
    1.5
    12
    TC□27□
    SR16-212-01397L、SR5/16UNFTL360、SSHM4-6-TB
    T-2010/5、P-2、P-4
    2.5
    1個
    0.5～3.18
    6.4
    右
    16
    16
    120
    -
    23
    1.5
    16
    TC□27□
    SR16-212-01397L、SR5/16UNFTL360、SSHM4-6-TB
    T-2010/5、P-2、P-4
    2.5
    1個
    0.5～3.18
    6.4
    右
    20
    20
    120
    2D/3D
    23
    18.5
    20
    TC□27□
    SR16-212-01397L
    T-2010/5
    2.5
    1個
    0.33～3
    3.5
    右
    20
    20
    120
    2D/3D
    23
    25
    20
    TC□18R□
    CSTC-4L100DL
    T-1008/5
    1.2
    1個
    0.33～3
    3.5
    右
    25
    25
    135
    2D/3D
    23
    30
    25
    TC□18R□
    CSTC-4L100DL
    T-1008/5
    1.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,731円
    ( 25,004円 )
    1日目
    25,853円
    ( 28,438円 )
    2日目
    25,200円
    ( 27,720円 )
    1日目
    25,200円
    ( 27,720円 )
    1日目
    26,406円
    ( 29,047円 )
    1日目
    22,731円
    ( 25,004円 )
    1日目
    22,731円
    ( 25,004円 )
    1日目
    25,853円
    ( 28,438円 )
    2日目
    25,200円
    ( 27,720円 )
    1日目
    25,200円
    ( 27,720円 )
    1日目
    26,406円
    ( 29,047円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    経済性に優れた4コーナ仕様インサートと高剛性ホルダにより、安定した加工と高能率を実現します。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
