オーエスジー

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク
通常単価(税別)
8,653円～27,942円
税込単価
9,518円～30,736円
通常出荷日：3日目

【特長】・穴面取りはもちろんセンタリングで高速、長寿命化が可能・耐摩耗性・じん性に優れるEgiAsコー...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

LS-NC-LDS リーディングドリル ロングシャンク

オーエスジー

LS-NC-LDS リーディングドリル ロングシャンク
通常価格(税別)： 2,945円 (税込価格：3,240円)

通常出荷日：3 日目 ～

よく一緒に見られています

超硬リーディングドリル AD-LDS

オーエスジー

超硬リーディングドリル AD-LDS
通常価格(税別)： 6,753円 (税込価格：7,428円)

通常出荷日：1 日目 ～

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

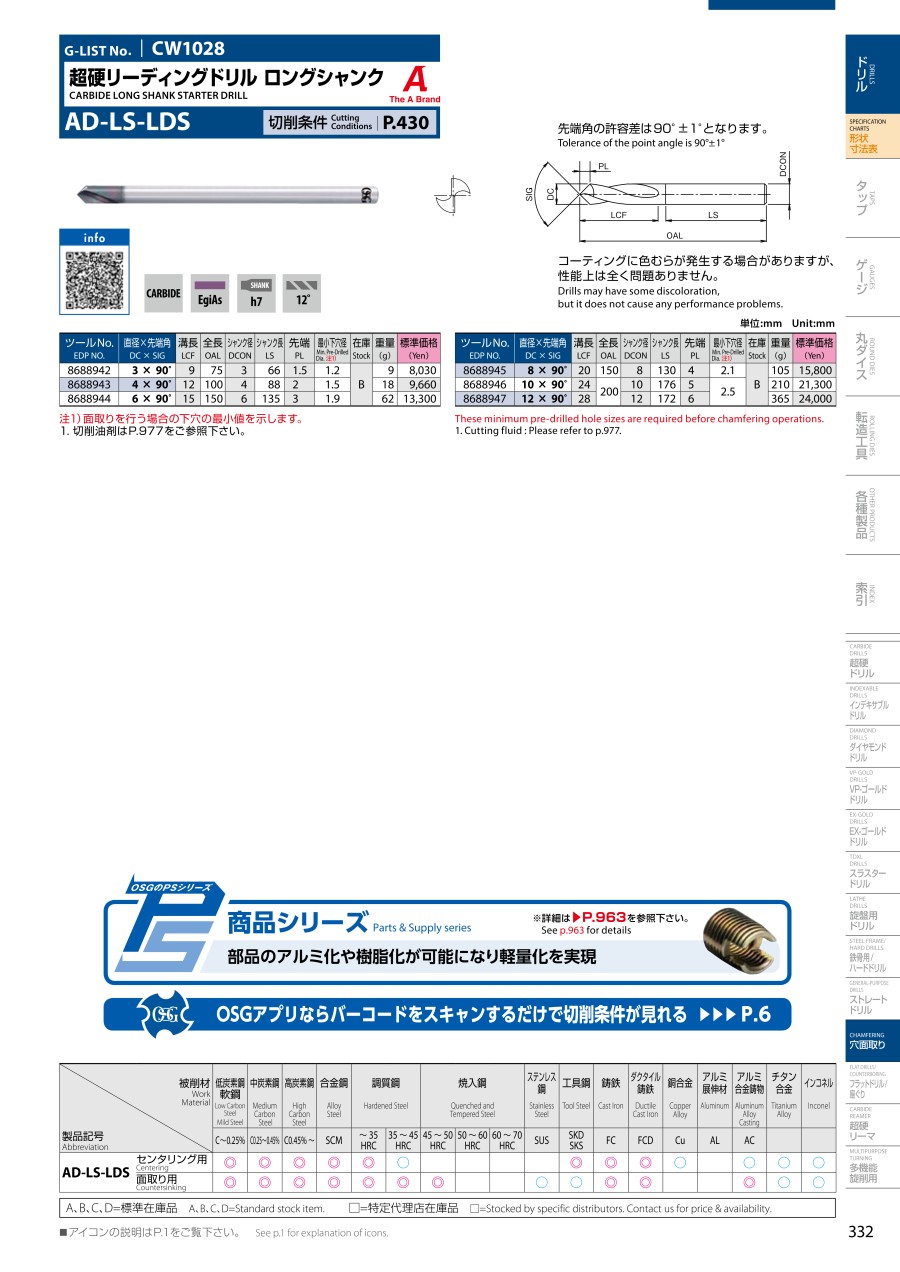

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク 外形図

先端角の許容差は90°±1°となります。
コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません。

推奨切削条件

推奨切削条件表

AD-LS-LDS センタリング

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク 推奨切削条件1

AD-LS-LDS 穴面取り

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク 推奨切削条件2

切削条件時の注意

AD-LS-LDS センタリング

1. AD-LS-LDS（ロングシャンク）を使用する場合は、送り量を低目にご使用下さい。
2. 回転数が十分に上がらない場合は、出来得る限り高回転でご使用下さい。
3. この推奨切削条件表は、水溶性切削油剤を使用する場合のものです。
4. 不水溶性切削油剤を使用する場合は、切削速度を20%下げて下さい。
5. 曲面・傾斜面等へのセンタリングは、送り量を低目にご使用下さい。
6. ステンレス鋼へのセンタリングは推奨しません。TIN-NC-LDSまたはNC-LDSをご使用下さい。

AD-LS-LDS 穴面取り

1. AD-LS-LDS（ロングシャンク）を使用する場合は、送り量を低目にご使用下さい。
2. 回転数が十分に上がらない場合は、出来得る限り高回転でご使用下さい。
3. この推奨切削条件表は、水溶性切削油剤を使用する場合のものです。
4. 不水溶性切削油剤を使用する場合は、切削速度を20%下げて下さい。
5. 曲面・傾斜面等へのセンタリングは、送り量を低目にご使用下さい。
6. 高速加工をする場合は、上記切削速度の中央値の2倍を上限として下さい。
7. ステンレス鋼への穴面取りは、低炭素鋼の数値を参考にして下さい。

適用被削材

製品記号AD-LS-LDS
センタリング用穴面取り用
被削材低炭素鋼
軟鋼		C～0.25%◎◎
中炭素鋼C0.25～0.45%◎◎
高炭素鋼C0.45%～◎◎
合金鋼SCM◎◎
調質鋼～35HRC◎◎
35～45HRC○◎
焼入鋼45～50HRC-◎
50～60HRC--
60～70HRC--
ステンレス鋼SUS-○
工具鋼SKD
SKS		◎○
鋳鉄FC◎◎
ダクタイル鋳鉄FCD◎◎
銅合金Cu○-
アルミ展伸材Al--
アルミ合金鋳物AC○◎
チタン合金○○
インコネル○○

選定サポート情報

AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンク 選定サポート1

型番リスト

表示件数
  • 1
    • 型番
    AD-LS-LDS3X90
    AD-LS-LDS4X90
    AD-LS-LDS6X90
    AD-LS-LDS8X90
    AD-LS-LDS10X90
    AD-LS-LDS12X90

    ドリル径（刃径）

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MTNo

    ツールNo.

    先端長

    (mm)

    最小下穴径

    (mm)

    シャンク長

    (mm)

    		最小発注数量
    3
    9
    75
    3
    8688942
    1.5
    1.2
    66
    1個
    4
    12
    100
    4
    8688943
    2
    1.5
    88
    1個
    6
    15
    150
    6
    8688944
    3
    1.9
    135
    1個
    8
    20
    150
    8
    8688945
    4
    2.1
    130
    1個
    10
    24
    200
    10
    8688946
    5
    2.5
    176
    1個
    12
    28
    200
    12
    8688947
    6
    2.5
    172
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,653円
    ( 9,518円 )
    3日目
    10,971円
    ( 12,068円 )
    3日目
    12,855円
    ( 14,141円 )
    3日目
    16,453円
    ( 18,098円 )
    3日目
    23,165円
    ( 25,482円 )
    3日目
    27,942円
    ( 30,736円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・穴面取りはもちろんセンタリングで高速、長寿命化が可能
    ・耐摩耗性・じん性に優れるEgiAsコーティングにより長寿命と寿命安定化を実現
    ・コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    AD-LS-LDS Aタップシリーズ EgiAsコーティング 超硬リーディングドリル ロングシャンクのレビュー
    4平均満足度：4.01件のレビュー
    センタ穴加工
    4
    満足度：4.02022/09/30
    センタ穴や面取り加工に使用しています。被削材を選ばず使用できるので重宝しています。価格は高めですが使いやすい製品だと思い...もっと読む
