タンガロイ

CTEFR/L用・溝入れ用チップ・突っ切り用チップ

カタログ |

通常単価(税別): 1,667円～13,013円

税込単価: 1,834円～14,314円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

1、2コーナのインサート。【特長】・幅公差±0.025mm/±0.05mm【用途】・焼入れ鋼外径溝入れ...

商品画像は代表例です。型番により、形状が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

性能・試験情報

■端面溝入れ & 横送り用

■焼入れ鋼外径溝入れ用

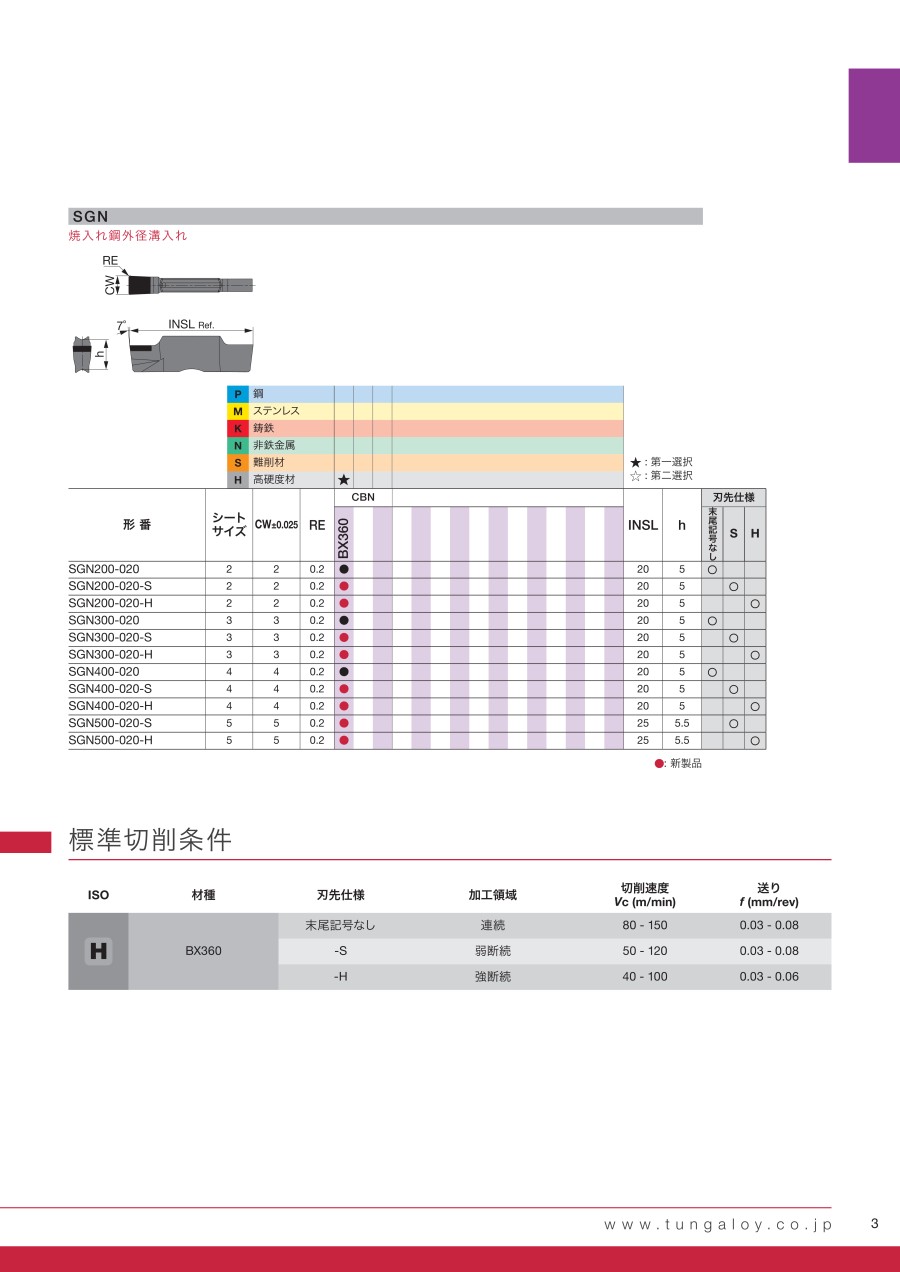

外形図

端面溝入れ & 横送り用：DTF

焼入れ鋼外径溝入れ：SGN

型番リスト

表示件数

型番

用途

コーナーR（ノーズR）

(mm)

勝手

刃幅

(mm)

材種（母材）

コーティング

適合ホルダ

材種記号

刃先仕様

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

利用可能コーナー数

刃幅公差

(mm)

RoHS?

最小発注数量

溝入れ / 端面溝入れ / 横送り / 突っ切り	0.4	左	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L	NS9530	-	708-7811	2D/3D	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り / 突っ切り	0.4	右	3	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L	NS9530	-	708-7845	2D/3D	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り / 突っ切り	0.4	左	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L	NS9530	-	708-7870	-	2	±0.05	10	10個
溝入れ / 端面溝入れ / 横送り / 突っ切り	0.4	右	4	サーメット	ノンコート	CTEFR/L、CAFR/L、CTIFR/L	NS9530	-	708-7900	3D	2	±0.05	10	10個
溝入れ / 突っ切り	0.2	なし	2	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L、CGER/L	BX360	-	825-5247	2D	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	2	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	H	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	2	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	S	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	3	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L、CGER/L	BX360	-	825-5248	2D	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	3	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	H	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	3	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	S	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	4	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L、CGER/L	BX360	-	825-5249	2D/3D	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	4	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	H	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	4	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	S	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	5	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	H	-	-	1	±0.025	-	2個
溝入れ / 突っ切り	0.2	なし	5	CBN	ノンコート	CTIFR/L、CGER/L、JCTER/L-CHP、CAER/L、CAER/L-CHP、CTER/L、CTER/L-CHP、CTEFR/L	BX360	S	-	-	1	±0.025	-	2個

通常単価(税別) (税込単価)	通常出荷日

1,667円 ( 1,834円 )	1日目
1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
1,784円 ( 1,962円 )	1日目
1,784円 ( 1,962円 )	1日目
9,975円 ( 10,973円 )	1日目
10,555円 ( 11,611円 )	1日目
10,555円 ( 11,611円 )	1日目
10,506円 ( 11,557円 )	1日目
11,115円 ( 12,227円 )	1日目
11,115円 ( 12,227円 )	1日目
11,181円 ( 12,299円 )	1日目
11,824円 ( 13,006円 )	1日目
11,824円 ( 13,006円 )	1日目
13,013円 ( 14,314円 )	1日目
13,013円 ( 14,314円 )	1日目

詳細情報

基本情報

基本情報

1、2コーナのインサート。
【特長】
・幅公差±0.025mm/±0.05mm
【用途】
・焼入れ鋼外径溝入れ用

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
