住友電工ハードメタル GWC型用/GWCS型/GWCI型用溝入れ用チップ

Name: 住友電工ハードメタル GWC型用/GWCS型/GWCI型用 溝入れ用チップ
Brand: 住友電工ハードメタル
SKU: 223303120714
Rating: 4 (1 reviews)

通常単価(税別): 1,129円～14,200円

税込単価: 1,242円～15,620円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【仕様】・加工用途：溝入れ【材種特長】・AC530U：鋼とステンレス鋼の断続加工用。微粒強靭超硬母材と...

詳細を確認

44.0

用途
溝入れ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 561 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

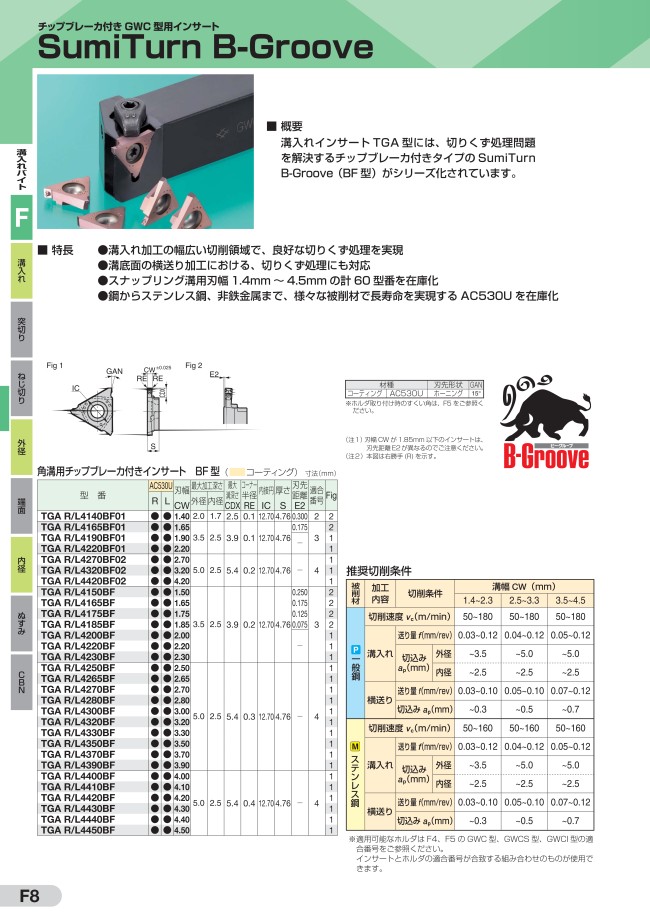

カタログ

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

コーナーR（ノーズR）(mm)
- 0.05
- 0.1
- 0.2
- 0.3
- 0.4
- 0.5
- 0.75
- 1
- 1.25
- 1.5
- 2
勝手
- 右
- 左
刃幅(mm)
- 0.33
- 0.43
- 0.5
- 0.53
- 0.65
- 0.75
- 0.8
- 0.95
- 1
- 1.1
- 1.2
- 1.25
- 1.3
- 1.35
- 1.4
- 1.45
- 1.5
- 1.6
- 1.65
- 1.75
- 1.85
- 1.9
- 2
- 2.2
- 2.3
- 2.35
- 2.5
- 2.65
- 2.7
- 2.8
- 3
- 3.18
- 3.2
- 3.3
- 3.5
- 3.7
- 3.75
- 3.9
- 4
- 4.1
- 4.2
- 4.3
- 4.4
- 4.5
- 4.76
- 4.8
材種（母材）
- 超硬
- サーメット
- PCD
- CBN
コーティング
- PVDコーティング
- ノンコート
適合ホルダ
- GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325
- GWC R1010-3、GWC R1212-3、GWC R1616-3、GWC R2020-3、GWC R2525-3、GWCS L2020-3、GWCS L2525-3、GWCI L325
- GWC L2020-35、GWC L2525-35、GWCS R2020-35、GWCS R2525-35、GWCI R432
- GWC R2020-35、GWC R2525-35、GWCS L2020-35、GWCS L2525-35、GWCI L432
- GWC L2020-25、GWC L2525-25、GWCS R2020-25、GWCS R2525-25、GWCI R432
- GWC R2020-25、GWC R2525-25、GWCS L2020-25、GWCS L2525-25、GWCI L432
- GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432
- GWC R2020-15、GWC R2525-15、GWCS L2020-15、GWCS L2525-15、GWCI L432
- GWC型、GWCS型、GWCI型
材種記号
- H1
- KH03
- EH510
- AC530U
- DL1500
- T1500A
- BN2000
- DA2200
- T2500Z
- T3000Z
- AC5015S
- AC5025S
- BN250
ブレーカ記号
- BF
タイプ
- TGAL
- TGAL-BF
- TGAL-E
- TGAL-R
- TGAL-T
- TGAR
- TGAR-BF
- TGAR-E
- TGAR-R
- TGAR-T
出荷日
すべて
当日出荷可能
1日以内
3日以内
5日以内

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

コーナーR（ノーズR）

(mm)

勝手

刃幅

(mm)

材種（母材）

コーティング

適合ホルダ

材種記号

ブレーカ記号

利用可能コーナー数

刃幅公差

(mm)

最小発注数量

-	左	1.85	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	1.85	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	1.85	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	1.85	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
-	左	2.35	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	2.35	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	2.35	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	2.35	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
-	左	3.18	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	3.18	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	3.18	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	3.18	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
-	左	2.2	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	2.2	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	2.2	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	2.2	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
-	左	3.75	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	3.75	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	3.75	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	3.75	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
-	左	4.76	超硬	ノンコート	GWC型、GWCS型、GWCI型	EH510	-	3	-	10個
-	左	4.76	超硬	ノンコート	GWC型、GWCS型、GWCI型	H1	-	3	-	10個
-	左	4.76	超硬	ノンコート	GWC型、GWCS型、GWCI型	KH03	-	3	-	10個
-	左	4.76	サーメット	ノンコート	GWC型、GWCS型、GWCI型	T1500A	-	3	-	10個
0.05	左	0.33	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個
0.05	左	0.33	超硬	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	AC530U	-	3	±0.025	10個
0.05	左	0.33	サーメット	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T1500A	-	3	±0.025	10個
0.05	左	0.33	超硬	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	H1	-	3	±0.025	10個
0.05	左	0.43	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC530U	-	3	±0.025	10個
0.05	左	0.43	サーメット	ノンコート	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	T1500A	-	3	±0.025	10個
0.05	左	0.5	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	DL1500	-	3	±0.025	10個
0.05	左	0.5	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個
0.05	左	0.5	超硬	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	AC530U	-	3	±0.025	10個
0.05	左	0.5	サーメット	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T1500A	-	3	±0.025	10個
0.05	左	0.5	超硬	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	H1	-	3	±0.025	10個
0.05	左	0.53	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC530U	-	3	±0.025	10個
0.05	左	0.53	サーメット	ノンコート	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	T1500A	-	3	±0.025	10個
0.05	左	0.65	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC530U	-	3	±0.025	10個
0.05	左	0.65	サーメット	ノンコート	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	T1500A	-	3	±0.025	10個
0.1	左	0.75	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	DL1500	-	3	±0.025	10個
0.1	左	0.75	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個
0.1	左	0.75	超硬	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	AC530U	-	3	±0.025	10個
0.2	左	0.75	サーメット	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T1500A	-	3	±0.025	10個
0.1	左	0.75	超硬	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	H1	-	3	±0.025	10個
0.1	左	0.8	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC530U	-	3	±0.025	10個
0.2	左	0.8	サーメット	ノンコート	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	T1500A	-	3	±0.025	10個
0.1	左	0.95	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個
0.1	左	0.95	超硬	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	AC530U	-	3	±0.025	10個
0.2	左	0.95	サーメット	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T1500A	-	3	±0.025	10個
0.1	左	0.95	超硬	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	H1	-	3	±0.025	10個
0.1	左	1	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC5015S	-	3	±0.025	10個
0.1	左	1	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC5025S	-	3	±0.025	10個
0.1	左	1	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	DL1500	-	3	±0.025	10個
0.1	左	1	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個
0.1	左	1	超硬	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	AC530U	-	3	±0.025	10個
0.2	左	1	サーメット	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T1500A	-	3	±0.025	10個
0.1	左	1	超硬	ノンコート	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	H1	-	3	±0.025	10個
0.1	左	1.1	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC5015S	-	3	±0.025	10個
0.1	左	1.1	超硬	PVDコーティング	GWC L2020-15、GWC L2525-15、GWCS R2020-15、GWCS R2525-15、GWCI R432	AC5025S	-	3	±0.025	10個
0.1	左	1.1	サーメット	PVDコーティング	GWC L1010-3、GWC L1212-3、GWC L1616-3、GWC L2020-3、GWC L2525-3、GWCS R2020-3、GWCS R2525-3、GWCI R325	T2500Z	-	3	±0.025	10個

通常単価(税別) (税込単価)	通常出荷日

1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,129円 ( 1,242円 )	3日目
1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,129円 ( 1,242円 )	3日目
1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,301円 ( 1,431円 )	3日目
1,129円 ( 1,242円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,305円 ( 1,436円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,305円 ( 1,436円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,500円 ( 1,650円 )	3日目
1,305円 ( 1,436円 )	3日目
1,694円 ( 1,863円 )	3日目
1,952円 ( 2,147円 )	3日目
1,317円 ( 1,449円 )	3日目
1,628円 ( 1,791円 )	3日目
2,144円 ( 2,358円 )	3日目
1,447円 ( 1,592円 )	3日目
2,874円 ( 3,161円 )	3日目
1,694円 ( 1,863円 )	3日目
1,952円 ( 2,147円 )	3日目
1,317円 ( 1,449円 )	3日目
1,628円 ( 1,791円 )	3日目
2,144円 ( 2,358円 )	3日目
1,447円 ( 1,592円 )	3日目
2,144円 ( 2,358円 )	3日目
1,447円 ( 1,592円 )	3日目
2,874円 ( 3,161円 )	3日目
1,694円 ( 1,863円 )	3日目
1,952円 ( 2,147円 )	3日目
1,317円 ( 1,449円 )	3日目
1,628円 ( 1,791円 )	3日目
2,144円 ( 2,358円 )	3日目
1,447円 ( 1,592円 )	3日目
1,694円 ( 1,863円 )	3日目
1,952円 ( 2,147円 )	3日目
1,317円 ( 1,449円 )	3日目
1,628円 ( 1,791円 )	3日目
2,144円 ( 2,358円 )	3日目
2,144円 ( 2,358円 )	3日目
2,874円 ( 3,161円 )	3日目
1,694円 ( 1,863円 )	3日目
1,952円 ( 2,147円 )	3日目
1,317円 ( 1,449円 )	3日目
1,628円 ( 1,791円 )	3日目
2,144円 ( 2,358円 )	3日目
2,144円 ( 2,358円 )	3日目
1,694円 ( 1,863円 )	3日目

...

基本情報

【仕様】
・加工用途：溝入れ
【材種特長】
・AC530U：鋼とステンレス鋼の断続加工用。微粒強靭超硬母材と超多層コーティングの採用により、抜群の耐欠損性を実現

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

住友電工ハードメタル GWC型用/GWCS型/GWCI型用溝入れ用チップのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

溝入れ

満足度：4.02021/07/31

Oリングなどの溝加工に使用しています、良いのですが、いろいろチップサイズがバリエーションがないので少し困ります
