ツール用品技術窓口
CKシャンク（HSKシャンク）CKボーリングシステム HSK-A100
- 通常単価(税別)
- 32,522円～57,325円
- 税込単価
- 35,774円～63,058円
通常出荷日：5日目
荒・仕上げ用高精度ボーリングヘッドのためのベーシックホルダです。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
ヘッドとホルダそれぞれのCK No.が合致する型番をご指定ください。

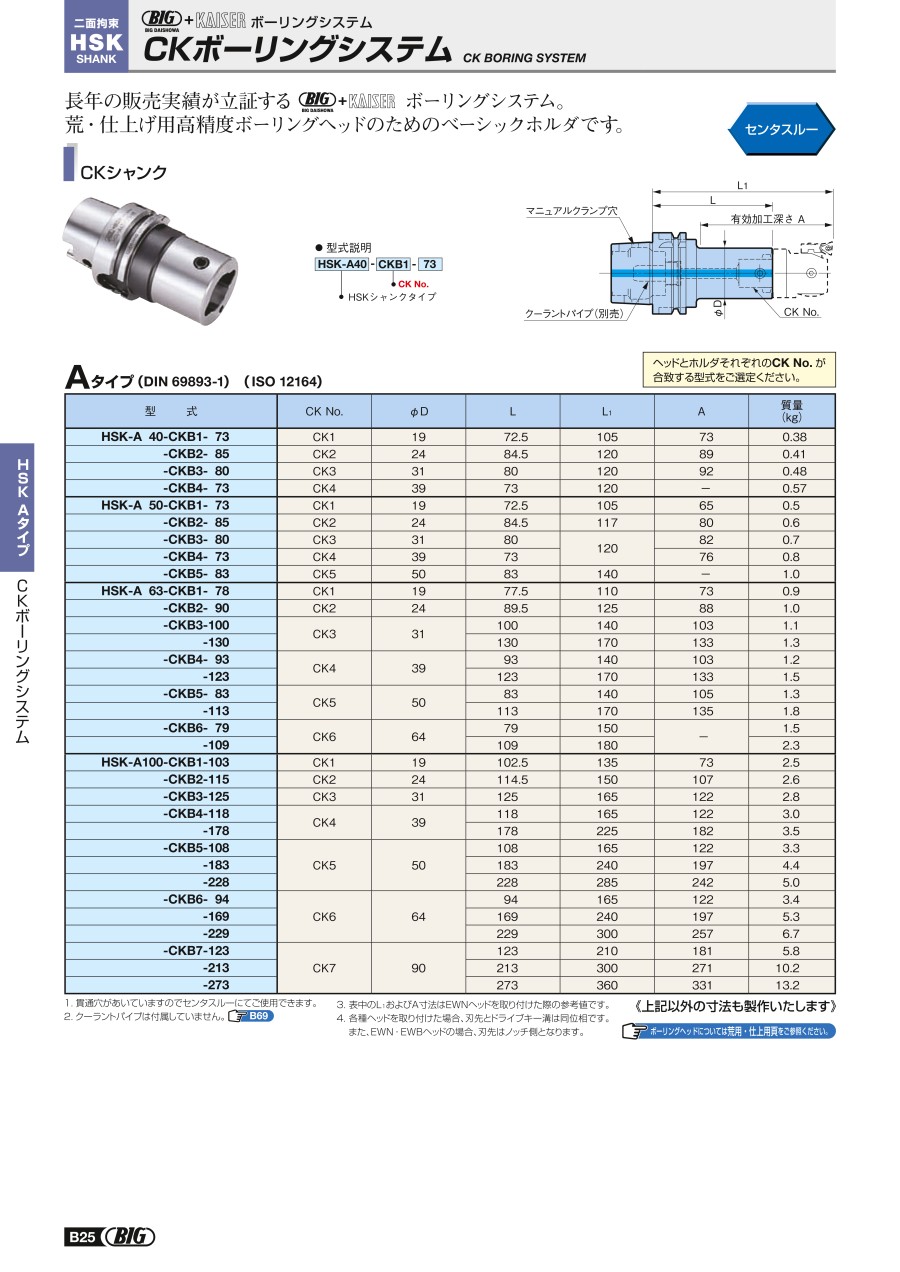

Aタイプ（DIN 69893-1）（ISO 12164）
| 型番 | CK No. | φD | L | L1 | A | 質量 （kg） |
|---|---|---|---|---|---|---|
| HSK-A50-CKB1-73 | CK1 | 19 | 72.5 | 105 | 65 | 0.5 |
| HSK-A50-CKB2-85 | CK2 | 24 | 84.5 | 117 | 80 | 0.6 |
| HSK-A50-CKB3-80 | CK3 | 31 | 80 | 120 | 82 | 0.7 |
| HSK-A50-CKB4-73 | CK4 | 39 | 73 | 76 | 0.8 | |
| HSK-A50-CKB5-83 | CK5 | 50 | 83 | 140 | - | 1.0 |
| HSK-A63-CKB1-78 | CK1 | 19 | 77.5 | 110 | 73 | 0.9 |
| HSK-A63-CKB2-90 | CK2 | 24 | 89.5 | 125 | 88 | 1.0 |
| HSK-A63-CKB3-100 | CK3 | 31 | 100 | 140 | 103 | 1.1 |
| HSK-A63-CKB3-130 | 130 | 170 | 133 | 1.3 | ||
| HSK-A63-CKB4-93 | CK4 | 39 | 93 | 140 | 103 | 1.2 |
| HSK-A63-CKB4-123 | 123 | 170 | 133 | 1.5 | ||
| HSK-A63-CKB5-83 | CK5 | 50 | 83 | 140 | 105 | 1.3 |
| HSK-A63-CKB5-113 | 113 | 170 | 135 | 1.8 | ||
| HSK-A63-CKB6-79 | CK6 | 64 | 79 | 150 | - | 1.5 |
| HSK-A63-CKB6-109 | 109 | 180 | 2.3 | |||
| HSK-A100-CKB1-103 | CK1 | 19 | 102.5 | 135 | 73 | 2.5 |
| HSK-A100-CKB2-115 | CK2 | 24 | 114.5 | 150 | 107 | 2.6 |
| HSK-A100-CKB3-125 | CK3 | 31 | 125 | 165 | 122 | 2.8 |
| HSK-A100-CKB4-118 | CK4 | 39 | 118 | 165 | 122 | 3.0 |
| HSK-A100-CKB4-178 | 178 | 225 | 182 | 3.5 | ||
| HSK-A100-CKB5-108 | CK5 | 50 | 108 | 165 | 122 | 3.3 |
| HSK-A100-CKB5-183 | 183 | 240 | 197 | 4.4 | ||
| HSK-A100-CKB5-228 | 228 | 285 | 242 | 5.0 | ||
| HSK-A100-CKB6-94 | CK6 | 64 | 94 | 165 | 122 | 3.4 |
| HSK-A100-CKB6-169 | 169 | 240 | 197 | 5.3 | ||
| HSK-A100-CKB6-229 | 229 | 300 | 257 | 6.7 | ||
| HSK-A100-CKB7-123 | CK7 | 90 | 123 | 210 | 181 | 5.8 |
| HSK-A100-CKB7-213 | 213 | 300 | 271 | 10.2 | ||
| HSK-A100-CKB7-273 | 273 | 360 | 331 | 13.2 |
1.貫通穴があいていますのでセンタスルーにてご使用できます。
2.クーラントパイプは付属していません。
3.表中のL1およびA寸法はEWNヘッドを取り付けた際の参考値です。
4.各種ヘッドを取り付けた場合、刃先とドライブキー溝は同相位です。
またEWV・EWBヘッドの場合、刃先はノッチ側となります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,522円 ( 35,774円 ) | 5日目 |
33,792円 ( 37,171円 ) | 5日目 |
35,189円 ( 38,708円 ) | 5日目 |
35,189円 ( 38,708円 ) | 5日目 |
36,841円 ( 40,525円 ) | 5日目 |
36,331円 ( 39,964円 ) | 5日目 |
37,858円 ( 41,644円 ) | 5日目 |
46,143円 ( 50,757円 ) | 5日目 |
36,967円 ( 40,664円 ) | 5日目 |
47,557円 ( 52,313円 ) | 5日目 |
39,126円 ( 43,039円 ) | 5日目 |
50,512円 ( 55,563円 ) | 5日目 |
57,325円 ( 63,058円 ) | 5日目 |
