大昭和精機

HSKシャンクニューベビーチャック（Aタイプ）HSK-A63

カタログ

通常単価(税別): 21,520円～40,636円

税込単価: 23,672円～44,700円

通常出荷日：5日目

ショートからロングサイズまで、豊富なシリーズで高精度加工をしっかりサポート。【特長】・振れ精度口元1ミ...

クーラントパイプは付属していません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

大昭和精機

通常出荷日：5 日目

よく一緒に見られています

大昭和精機

HSKシャンクニューハイパワーミーリングチャック Sタイプ（Aタイプ）HSK-A63

通常出荷日：3 日目～

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

サブミクロンに迫る高精度コレット（把握範囲φ0.25～φ20）

ニューベビーコレットは材質、加工方法、熱処理に至るまで、長年のノウハウを集結し、全数2回検査という極めて厳密な品質管理の元で生まれた世界でもトップクラスの高精度コレットです。

高精度を支えるニューベビーナット

熱処理後に精密加工したネジ部と、コレットにネジリ力を与えず無理なく締め付けるスラストボールのダブルの効果で、高精度コレットを安定して締め付けることができます。
また、高速回転の遠心力によるスラストボールの飛び出し防止機構により、安定した加工をお約束いたします。

用途に応じたクーラント方式

パーフェクトシールのシール機能は、クーラント圧が高いほど、PSリングが刃具シャンク部に密着し、シール効果を高めます。確実なシール機能により、高速分野の高圧加工でも確実に刃先へクーラントを供給できます。標準コレット使用のシール用ナットです。

オイルシール機能が付いたクーラントナット。
内部のPSリングを外す事で端面給油がご使用いただけます。

ドリル加工からリーマ、エンドミルまでベーシックホルダに最適

振れ調整式 RAホルダ（PAT.）刃先先端の振れ→2μm以下に

長年使用による機械主軸の振れ精度劣化をホルダで補正。
シンプルな構造で機上でも簡単に調整が可能です。

テンション機構内蔵タップコレット M2～M12

ニューベビーコレットの内部にタッパ機能を組み込みました。お手持ちのニューベビーチャックがタッパとしてご使用いただけます。

外形図

選定サポート情報

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

適用コレット

CADデータ有無

付属品

(mm)

刃具調整量H

(mm)

質量

(g)

最小発注数量

63	6.0以下	-	0.25～6	20	35	75	20	NBC6-□	2D／3D	ニューベビーナット	20	20～35	35	900	1個
63	6.0以下	-	0.25～6	20	35	75	20	NBC6-□	-	-	20	20～35	35	900	1個
63	6.0以下	-	0.25～6	20	40	105	20	NBC6-□	2D／3D	ニューベビーナット	20	20～40	63	900	1個
63	6.0以下	-	0.25～6	20	40	105	20	NBC6-□	-	-	20	20～40	63	900	1個
63	6.0以下	-	0.25～6	20	40	135	20	NBC6-□	2D／3D	ニューベビーナット	20	20～40	91	1000	1個
63	6.0以下	-	0.25～6	20	40	135	20	NBC6-□	-	-	20	20～40	91	1000	1個
63	6.0以下	-	0.25～6	20	40	165	20	NBC6-□	2D／3D	ニューベビーナット	20	20～40	121	1000	1個
63	6.0以下	-	0.25～6	20	40	165	20	NBC6-□	-	-	20	20～40	121	1000	1個
63	8.0以下	-	0.5～8	23	37	75	25	NBC8-□	2D／3D	ニューベビーナット	25	23～37	35	900	1個
63	8.0以下	-	0.5～8	23	37	75	25	NBC8-□	-	-	25	23～37	35	900	1個
63	8.0以下	-	0.5～8	23	42	105	25	NBC8-□	2D／3D	ニューベビーナット	25	23～42	61	1000	1個
63	8.0以下	-	0.5～8	23	42	105	25	NBC8-□	-	-	25	23～42	61	1000	1個
63	8.0以下	-	0.5～8	23	42	135	25	NBC8-□	2D／3D	ニューベビーナット	25	23～42	91	1100	1個
63	8.0以下	-	0.5～8	23	42	135	25	NBC8-□	-	-	25	23～42	91	1100	1個
63	8.0以下	-	0.5～8	23	42	165	25	NBC8-□	2D／3D	ニューベビーナット	25	23～42	121	1200	1個
63	8.0以下	-	0.5～8	23	42	165	25	NBC8-□	-	-	25	23～42	121	1200	1個
63	10.0以下	1.0以上	1.5～10	48	48	75	30	NBC10-□	2D／3D	ニューベビーナット	30	48	35	1000	1個
63	10.0以下	1.0以上	1.5～10	48	48	75	30	NBC10-□	-	-	30	48	35	1000	1個
63	10.0以下	1.0以上	1.5～10	35	45	105	30	NBC10-□	2D／3D	ニューベビーナット	30	35～45	63	1100	1個
63	10.0以下	1.0以上	1.5～10	35	45	105	30	NBC10-□	-	-	30	35～45	63	1100	1個
63	10.0以下	1.0以上	1.5～10	35	45	135	30	NBC10-□	2D／3D	ニューベビーナット	30	35～45	93	1300	1個
63	10.0以下	1.0以上	1.5～10	35	45	135	30	NBC10-□	-	-	30	35～45	93	1300	1個
63	10.0以下	1.0以上	1.5～10	35	45	165	30	NBC10-□	2D／3D	ニューベビーナット	30	35～45	123	1400	1個
63	10.0以下	1.0以上	1.5～10	35	45	165	30	NBC10-□	-	-	30	35～45	123	1400	1個
63	13.0以下	2.0以上	2.5～13	48	48	75	35	NBC13-□	2D／3D	ニューベビーナット	35	48	37	1000	1個
63	13.0以下	2.0以上	2.5～13	48	48	75	35	NBC13-□	-	-	35	48	37	1000	1個
63	13.0以下	2.0以上	2.5～13	41	55	105	35	NBC13-□	-	-	35	41～55	67	1200	1個
63	13.0以下	2.0以上	2.5～13	41	60	135	35	NBC13-□	-	-	35	41～60	97	1500	1個
63	13.0以下	2.0以上	2.5～13	41	60	165	35	NBC13-□	2D／3D	ニューベビーナット	35	41～60	127	1700	1個
63	13.0以下	2.0以上	2.5～13	41	60	165	35	NBC13-□	-	-	35	41～60	127	1700	1個
63	16.0以下	2.0以上	2.5～16	45	45	75	42	NBC16-□	2D／3D	ニューベビーナット	42	45	37	1100	1個
63	16.0以下	2.0以上	2.5～16	45	45	75	42	NBC16-□	-	-	42	45	37	1100	1個
63	16.0以下	2.0以上	2.5～16	45	55	105	42	NBC16-□	2D／3D	ニューベビーナット	42	45～55	67	1400	1個
63	16.0以下	2.0以上	2.5～16	45	55	105	42	NBC16-□	-	-	42	45～55	67	1400	1個
63	16.0以下	2.0以上	2.5～16	45	65	135	42	NBC16-□	2D／3D	ニューベビーナット	42	45～65	97	1800	1個
63	16.0以下	2.0以上	2.5～16	45	65	135	42	NBC16-□	-	-	42	45～65	97	1800	1個
63	16.0以下	2.0以上	2.5～16	45	65	165	42	NBC16-□	2D／3D	ニューベビーナット	42	45～65	127	2000	1個
63	16.0以下	2.0以上	2.5～16	45	65	165	42	NBC16-□	-	-	42	45～65	127	2000	1個
63	16.0以下	2.0以上	2.5～16	45	65	200	42	NBC16-□	-	-	42	45～65	162	2400	1個
63	20.0以下	2.0以上	2.5～20	48	48	75	46	NBC20-□	2D／3D	ニューベビーナット	46	48	39	1200	1個
63	20.0以下	2.0以上	2.5～20	48	48	75	46	NBC20-□	-	-	46	48	39	1200	1個
63	20.0以下	2.0以上	2.5～20	48	53	105	46	NBC20-□	2D／3D	ニューベビーナット	46	48～53	69	1500	1個
63	20.0以下	2.0以上	2.5～20	48	53	105	46	NBC20-□	-	-	46	48～53	69	1500	1個
63	20.0以下	2.0以上	2.5～20	48	65	135	46	NBC20-□	-	-	46	48～65	99	1900	1個
63	20.0以下	2.0以上	2.5～20	48	65	165	46	NBC20-□	2D／3D	ニューベビーナット	46	48～65	129	2300	1個
63	20.0以下	2.0以上	2.5～20	48	65	165	46	NBC20-□	-	-	46	48～65	129	2300	1個
63	20.0以下	2.0以上	2.5～20	48	65	200	46	NBC20-□	-	-	46	48～65	164	2700	1個
100	16.0以下	2.0以上	2.5～16	45	65	120	42	NBC16-□	2D／3D	ニューベビーナット	42	45～65	73	3100	1個

通常単価(税別) (税込単価)	通常出荷日

28,220円 ( 31,042円 )	5日目
21,520円 ( 23,672円 )	5日目
28,645円 ( 31,510円 )	5日目
23,290円 ( 25,619円 )	5日目
30,685円 ( 33,754円 )	5日目
25,330円 ( 27,863円 )	5日目
31,262円 ( 34,388円 )	5日目
27,625円 ( 30,388円 )	5日目
28,645円 ( 31,510円 )	5日目
21,520円 ( 23,672円 )	5日目
27,652円 ( 30,417円 )	5日目
23,290円 ( 25,619円 )	5日目
29,610円 ( 32,571円 )	5日目
25,330円 ( 27,863円 )	5日目
31,812円 ( 34,993円 )	5日目
26,160円 ( 28,776円 )	5日目
27,775円 ( 30,553円 )	5日目
21,600円 ( 23,760円 )	5日目
29,580円 ( 32,538円 )	5日目
23,375円 ( 25,713円 )	5日目
31,620円 ( 34,782円 )	5日目
25,330円 ( 27,863円 )	5日目
34,170円 ( 37,587円 )	5日目
26,160円 ( 28,776円 )	5日目
31,320円 ( 34,452円 )	5日目
21,600円 ( 23,760円 )	5日目
23,375円 ( 25,713円 )	5日目
25,330円 ( 27,863円 )	5日目
34,680円 ( 38,148円 )	5日目
26,160円 ( 28,776円 )	5日目
32,045円 ( 35,250円 )	5日目
24,480円 ( 26,928円 )	5日目
32,640円 ( 35,904円 )	5日目
25,075円 ( 27,583円 )	5日目
32,913円 ( 36,204円 )	5日目
25,360円 ( 27,896円 )	5日目
36,635円 ( 40,299円 )	5日目
27,120円 ( 29,832円 )	5日目
31,025円 ( 34,128円 )	5日目
32,975円 ( 36,273円 )	5日目
24,480円 ( 26,928円 )	5日目
33,464円 ( 36,810円 )	5日目
25,040円 ( 27,544円 )	5日目
26,960円 ( 29,656円 )	5日目
39,681円 ( 43,649円 )	5日目
28,240円 ( 31,064円 )	5日目
32,045円 ( 35,250円 )	5日目
40,636円 ( 44,700円 )	5日目

詳細情報

基本情報

基本情報

ショートからロングサイズまで、豊富なシリーズで高精度加工をしっかりサポート。
【特長】
・振れ精度口元1ミクロンのコレットが能率アップを可能にします
・ドリル加工からリーマ、エンドミルまでベーシックホルダに最適です

ご注意

クーラントパイプは付属していません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

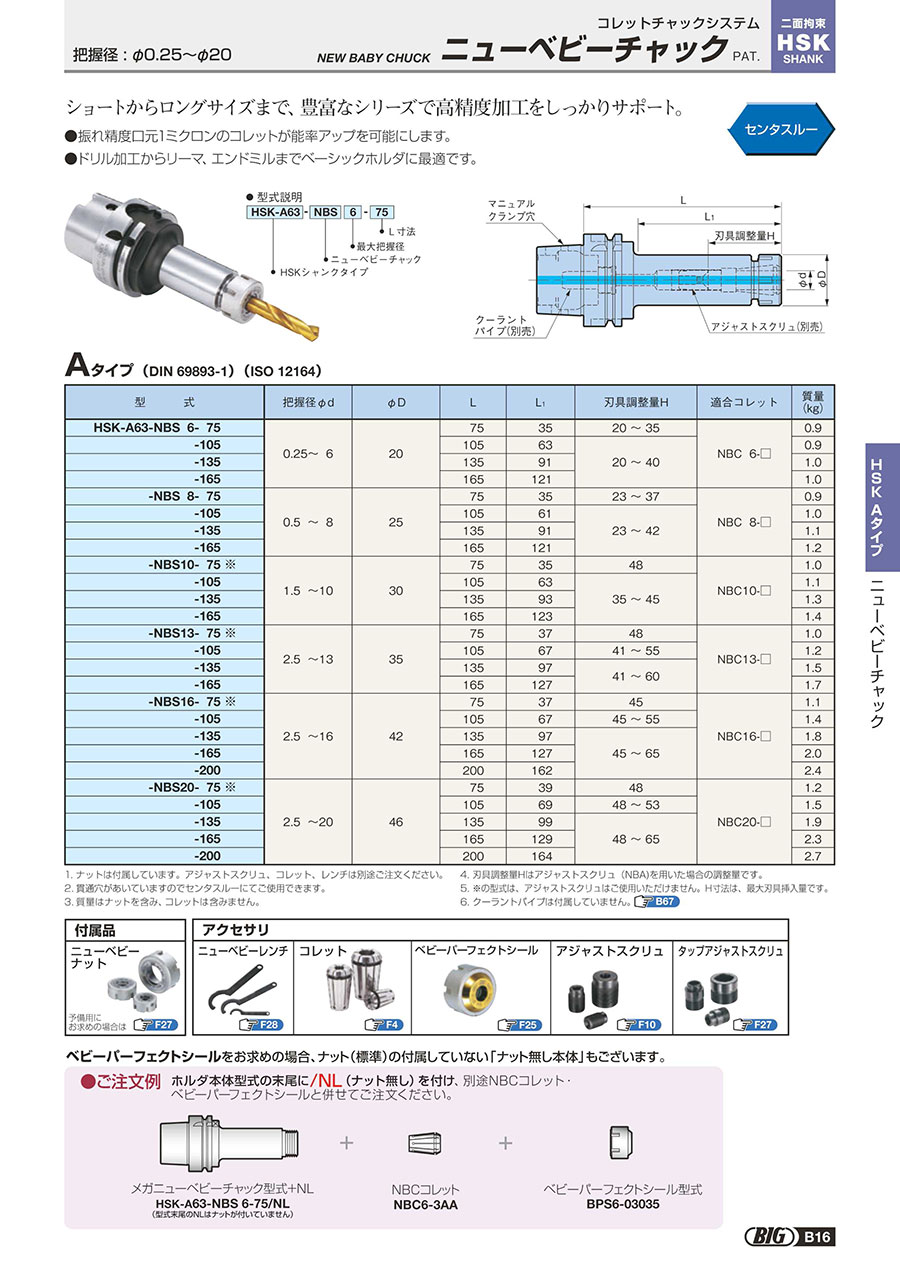

カタログ
