京セラ

ポリゴンテーパシャンク DCLN （外径・端面加工）

ポリゴンテーパシャンク DCLN （外径・端面加工）
通常単価(税別)
28,083円～41,130円
税込単価
30,891円～45,243円
通常出荷日：2日目

【特長】・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。・切削トルクの3面均等配分によ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

PSC規格互換工具

JIS B 6066-1 2面拘束形ポリゴンテーパシャンク及び主軸端


■高剛性
ポリゴンテーパ形状とフランジ端面の2 面拘束により高剛性を発揮
ポリゴンテーパシャンク DCLN （外径・端面加工） 2面拘束
■高精度
良好な繰返し取付精度（±2μm以内）
ポリゴンテーパシャンク DCLN （外径・端面加工） 3面均等配分

3面均等配分により、剛性とセンタリング性向上

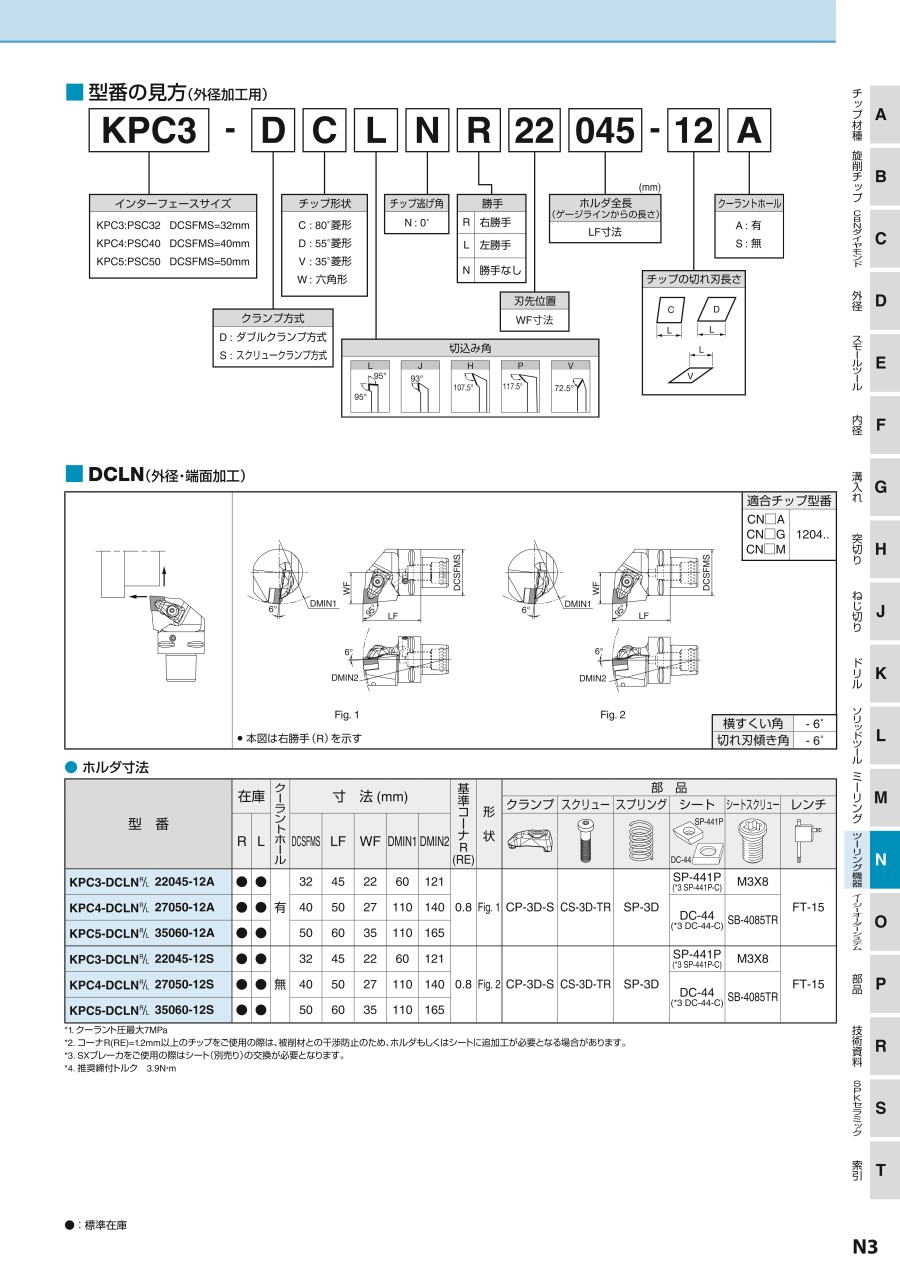

外形図

ポリゴンテーパシャンク DCLN （外径・端面加工） 外形図

型番リスト

表示件数
  • 1
    • 型番
    KPC3-DCLNL22045-12A
    KPC3-DCLNL22045-12S
    KPC3-DCLNR22045-12A
    KPC3-DCLNR22045-12S
    KPC4-DCLNL27050-12A
    KPC4-DCLNL27050-12S
    KPC4-DCLNR27050-12A
    KPC4-DCLNR27050-12S
    KPC5-DCLNL35060-12A
    KPC5-DCLNL35060-12S
    KPC5-DCLNR35060-12A
    KPC5-DCLNR35060-12S

    勝手

    油穴（オイルホール）

    シャンク幅

    (mm)

    全長

    (mm)

    シート

    シート止めねじ

    		最小発注数量
    左
    ○
    32
    45
    SP-441P
    M3×8
    1個
    左
    -
    32
    45
    SP-441P
    M3×8
    1個
    右
    ○
    32
    45
    SP-441P
    M3×8
    1個
    右
    -
    32
    45
    SP-441P
    M3×8
    1個
    左
    ○
    40
    50
    DC-44
    SB-4085TR
    1個
    左
    -
    40
    50
    DC-44
    SB-4085TR
    1個
    右
    ○
    40
    50
    DC-44
    SB-4085TR
    1個
    右
    -
    40
    50
    DC-44
    SB-4085TR
    1個
    左
    ○
    50
    60
    DC-44
    SB-4085TR
    1個
    左
    -
    50
    60
    DC-44
    SB-4085TR
    1個
    右
    ○
    50
    60
    DC-44
    SB-4085TR
    1個
    右
    -
    50
    60
    DC-44
    SB-4085TR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,781円
    ( 37,159円 )
    2日目
    28,083円
    ( 30,891円 )
    2日目
    33,781円
    ( 37,159円 )
    2日目
    28,083円
    ( 30,891円 )
    2日目
    35,839円
    ( 39,423円 )
    2日目
    29,801円
    ( 32,781円 )
    2日目
    35,839円
    ( 39,423円 )
    2日目
    29,801円
    ( 32,781円 )
    2日目
    41,130円
    ( 45,243円 )
    2日目
    34,260円
    ( 37,686円 )
    2日目
    41,130円
    ( 45,243円 )
    2日目
    34,260円
    ( 37,686円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。
    ・切削トルクの3面均等配分により、剛性とセンタリング性向上。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
