高圧クーラント対応Y軸加工用外径溝入れ・ねじ切りヘッド

製品特長・仕様

部品

対応突溝幅：2.0mm

安定した寿命と精度

クランピングシステム

最適なクランプ位置でインサート保持剛性UP

横荷重による刃先変位

ホースレス配管による操作性の向上とダイレクト給油による高能率加工を実現

ホース接続が不要で内部給油が可能。
ホースへの切りくずの巻き込みを解消。
工具交換が容易。

刃物台から工具へダイレクト給油が可能

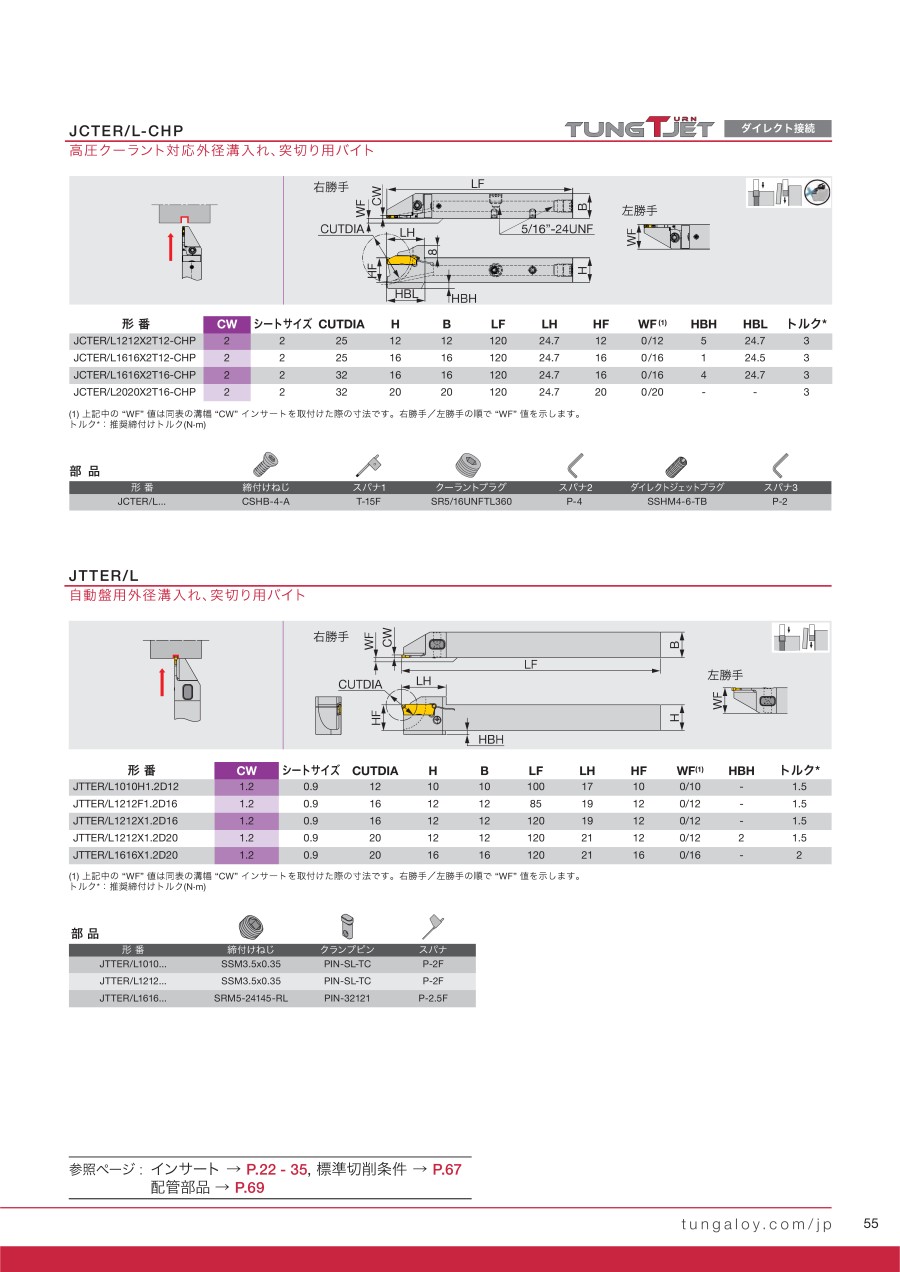

外形図

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

外径溝入れ/ 横送り/ ぬすみ/ 突切り

注意・禁止事項

CHPタイプアダプタ、インサートの取付け・取外し時の注意点

インサートの取付け

4 本すべてのスクリューを取外し、Oリングがしっかりと取付けられていることを確認する。

アダプタを取付け、ボトムクランプ用スクリュー2 本を締め付ける。

インサートを挿入し、中央の固定用スクリューを締め付ける。

斜め挿入用のロングスクリューを締め付ける。

（4）→（3）の順番で取付けを行うと、インサートのクランプが不安定になる可能性があります。

インサートの取外し

斜め挿入用ロングスクリューを先に緩める。

中央の固定用スクリューを緩め、インサートを取外す。

斜め挿入用インサートのみを外しても、インサートが取外せない場合があります。

※各部品は本体購入時に組み込まれています。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
