外径加工用ホルダ TungCap C-PDJNR/L-CHP

製品特長・仕様

製品の基本仕様・特長

高能率加工とダウンタイムの短縮を実現

• 高剛性
  ポリゴンテーパとフランジ端面の2面拘束により高クランプ剛性を実現
• 高精度
  同一工具交換時の繰り返し刃先位置精度は、±2 μm 以内
  ポリゴン形状により、切削トルクが均等配分され、センタリング機能が向上。

• TUNGCAP クイックチェンジシャンク （PSC規格互換工具）

• CNC タレット旋盤用クイックチェンジツーリング

■容易な工具管理
あらゆる加工に対応

• モジュラシステムとして使用することにより、多様な加工に対応可能
• HSK やBT2面拘束機に対応するアダプタも設定

最適ツーリング

• エクステンションアダプタやリダクションアダプタの使用で工具干渉を回避する最適な突出し長さを選択

■複合機用・B軸45°型カッティング・ヘッド

• B軸の径方向ストロークが広がる
• 切削抵抗が分割され重切削が可能
• コーナー部加工の干渉がない

性能・試験情報

■CNC タレット旋盤加工での飛躍的な生産性の向上

ダウンタイムを大幅削減

• 工具交換時間を短縮・・・機上での刃具交換が不要
• 機外での刃先計測により試削り不要・・・高精度一発加工
• 計測・補正ミスなどによる不良品の削減

機械の稼働率の内訳

複合加工機用ツーリング
1台の機械で旋削加工とマシニング加工が可能な複合機による高能率加工に対応

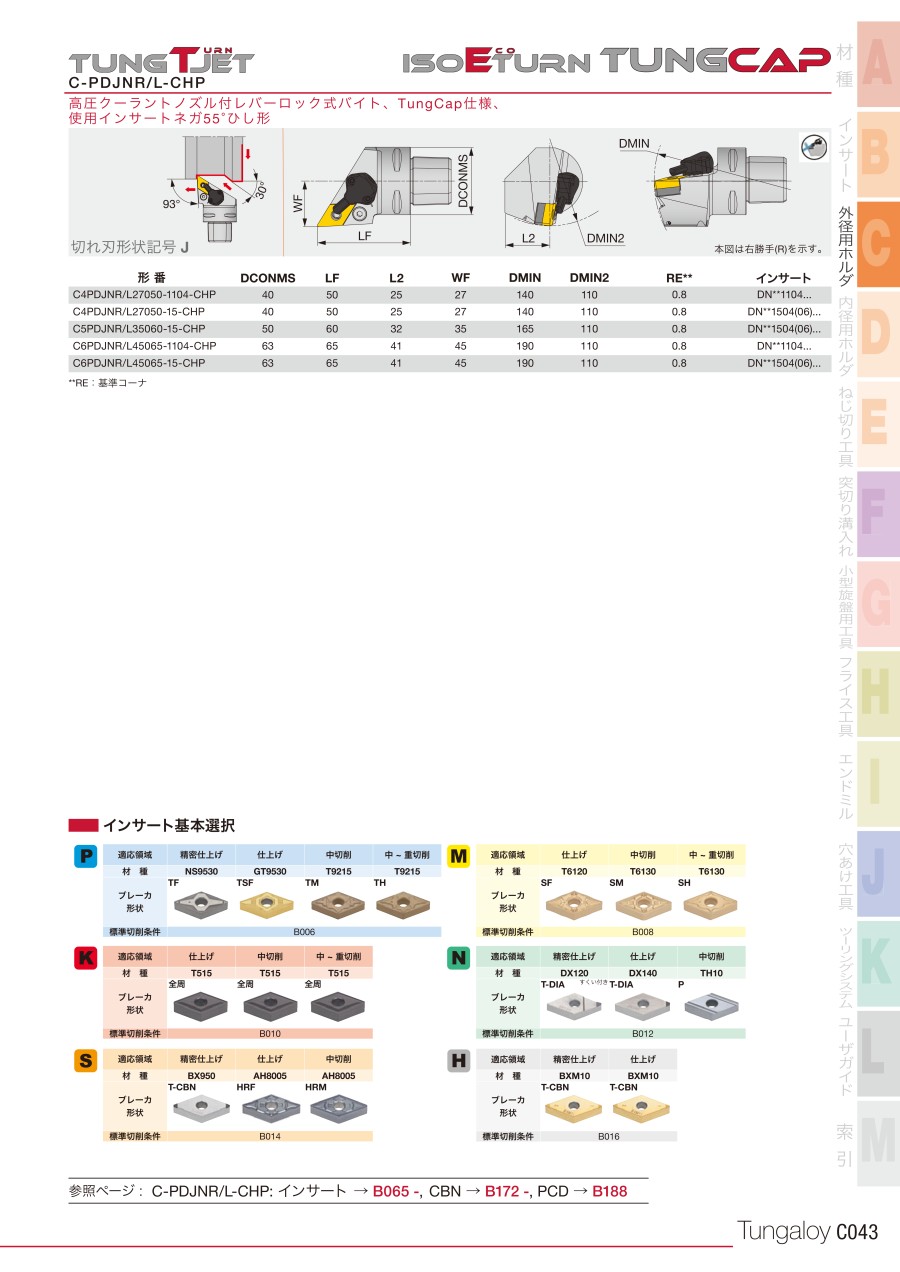

外形図

外径・倣い切削（P 形、レバーロック式）

• 14MPa クーラント対応品
