この商品と似ている商品

絞り込み条件

まずは条件を 絞り込んでください

未確定：候補が4型番あります。
三菱マテリアル

GYモジュラーホルダ（外径90°L形ホルダ）

GYモジュラーホルダ（外径90°L形ホルダ）
通常単価(税別)
11,520円～12,864円
税込単価
12,672円～14,150円
通常出荷日：2日目

多彩なホルダ、インサートの組合せでさまざまな加工に対応可能な溝入れ工具。【特長】・独自の締結システムが...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

GYモジュラーブレード

三菱マテリアル

GYモジュラーブレード
通常価格(税別)： 10,584円 (税込価格：11,642円)

通常出荷日：在庫品1日目

よく一緒に見られています

GYモジュラーホルダ（外径00°ストレートホルダ）

三菱マテリアル

GYモジュラーホルダ（外径00°ストレートホルダ）
通常価格(税別)： 11,658円 (税込価格：12,824円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

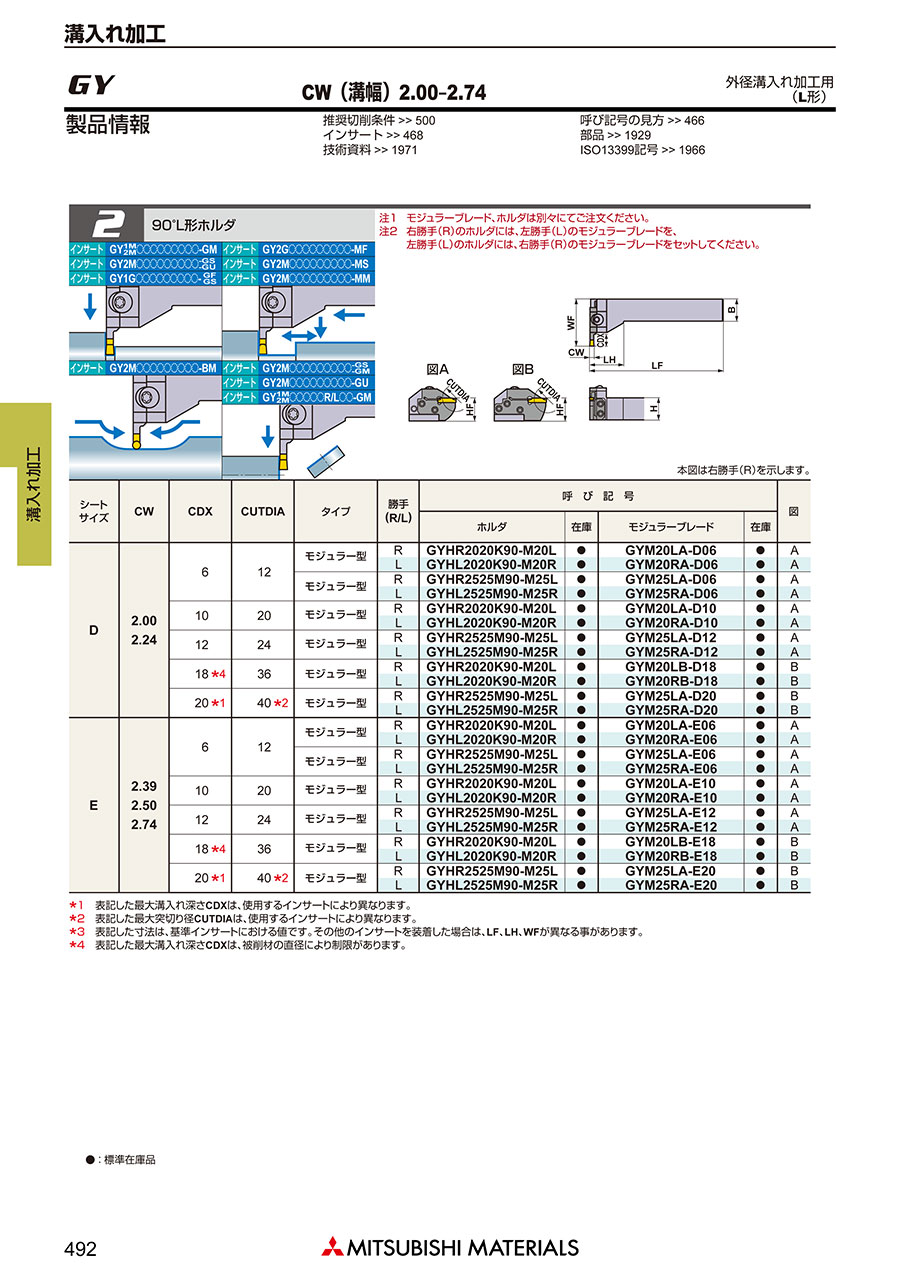

GYモジュラーホルダ（外径90°ストレートホルダ）の寸法の例

寸法図

寸法図

タイプ勝手（R/L）呼び記号寸法（mm）
ホルダHBLFLHHFWF
乇ジュラー型RGYHR2020K90-M20L2020125352039
LGYHL2020K90-M20R2020125352039
乇ジュラー型RGYHR2525M90-M25L2525150382545
LGYHL2525M90-M25R2525150382545
  • ※ 表記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LH、WFが異なる事があります。

GYモジュラーホルダ（外径90°ストレートホルダ）の対応部品

ホルダの対応部品
ホルダクランプねじモジュラーブレード止ねじレンチ
GYHR2020K90-M20LGY06013M（締付けトルク：6.0N・m）TS407（締付けトルク：3.5N・m）※1 TKY30R
※2 TKY15D
GYHL2020K90-M20R
GYHR2525M90-M25LTS55（締付けトルク：5.0N・m）※1 TKY30R
※2 TKY25D
GYHL2525M90-M25R
  • ※1クランプねじ用
  • ※2モジュラーブレード止ねじ用

型番リスト

表示件数
  • 1
    • 型番
    GYHL2020K90-M20R
    GYHL2525M90-M25R
    GYHR2020K90-M20L
    GYHR2525M90-M25L

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    適合モジュラーブレード

    レンチ

    		最小発注数量
    2～5.24
    6～18
    左
    20
    20
    125
    35
    39
    20
    GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○
    GYM20R○-○○
    TKY30R、TKY15D
    1個
    2～6.35
    6～25
    左
    25
    25
    150
    38
    45
    25
    GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○
    GYM25R○-○○
    TKY30R、TKY25D
    1個
    2～5.24
    6～18
    右
    20
    20
    125
    35
    39
    20
    GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○
    GYM20L○-○○
    TKY30R、TKY15D
    1個
    2～6.35
    6～25
    右
    25
    25
    150
    38
    45
    25
    GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○
    GYM25L○-○○
    TKY30R、TKY25D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,261円
    ( 13,487円 )
    2日目
    12,864円
    ( 14,150円 )
    2日目
    12,261円
    ( 13,487円 )
    2日目
    11,520円
    ( 12,672円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    多彩なホルダ、インサートの組合せでさまざまな加工に対応可能な溝入れ工具。
    【特長】
    ・独自の締結システムが実現した信頼の溝入れ加工。
    ・溝加工の可能性を切り開くクランプ方式。
    ・トライロックシステムが生み出す一体感。
    ・多彩なインサートバリエーション。
    【用途】
    ・溝入れ加工（外径）用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GYモジュラーホルダ（外径90°L形ホルダ）のレビュー
    この商品のレビューはありません
