サービスステーション SVS-580AS
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
SVS-580ASの仕様・寸法情報
ステーション消費電力(W)
200
設定温度範囲(℃)
200-480
JANコード
4975205310703
商品タイプ
ステーション型はんだこて
定格電圧
100V AC 50/60Hz
吸取器設定温度(℃)
250-450
到達真空圧力
0.08（600mmHg)Mpa
絶縁抵抗
100MΩ以上
付属品
クリーニングピン（TP-100CP-13)/こて台（ST-76)
電源コード
1.5（3芯コード・アースピンプラグ）
真空発生方式詳細
ダイヤフラム方式
-
-
詳細情報
基本情報
瞬間吸引で吸い残しを低減
【特長】
・自動はんだ吸取器と温調はんだこてを一台で兼ねるサービスステーション
商品情報
製品特長・仕様
製品の基本仕様・特長
【仕様】
| 定格電圧 | 100V AC 50／60Hz | |
|---|---|---|
| 消費電力 | 200W | |
| 電源コード | 1.5m（3芯コード・アースピンプラグ） | |
| 設定温度 | 吸取器 | 250～450℃ |
| はんだこて | 200～480℃ | |
| 絶縁抵抗 | 100MΩ以上 | |
| 真空発生方式 | ダイヤフラム方式 | |
| 到達真空度 | -0.08MPa（-600mmHg） | |
| 付属品 | クリーニングピン（TP-100CP-13）／こて台（ST-76） | |
【ステーション部】
| 出力 | 100V AC |
|---|---|
| サイズ | 205（W）×170（H）×160（D）mm |
| 重量 | 3.6kg |
※重量はコードアーマーおよびコード・ホース類を除く。
【はんだこて部】
| こて部電圧／電力 | 100V AC 70W |
|---|---|
| アース抵抗 | 2Ω以下 |
| リーク電圧 | 2mV未満 |
| ヒーター | セラミックヒーター |
| コード長 | 1.2m |
| 全長 | 190mm（こて先PX-2RT-B装着時、コードアーマ除く） |
| 重量 | 70g（こて先PX-2RT-B装着時、コードアーマ除く） |
| 標準こて先 | PX-2RT-B |
【吸取器部】
| 吸取部電圧／電力 | 100V AC 85W |
|---|---|
| ヒーター | セラミックヒーター |
| 吸取部コード長 | 1.2m |
| サイズ | 220×155mm |
| 重量 | 250g（コード、ホース除く） |
| 標準ノズル | TP-100N-S5 |
【開放弁機構（2段階スイッチ）】
Step1
トリガーを引くと、まず前段スイッチが入り、ポンプが作動することにより、バキュームタンク内の気圧が下がります。
Step2
更にトリガーを引き切ると後段動作の開放弁が開き、バキュームタンク内の負圧で一気にはんだを吸引します。
性能・試験情報
【こて先／ノズル温度回復特性】
作業は5mm角のランドにはんだ付けしたものを連続して溶かした。約2秒/回（使用こて先PX-2RT-B、使用ノズルTP-100N-10）
【到達真空度】
開放弁機構を吸取器内部に組み込むことにより、約0.1秒で-0.06MPa（約-450mmHg）の真空度に達する立ち上がり速度を実現します。（※goot（太洋電機産業）SVS-500ASと比較して4倍）
はんだ吸取能力の比較例

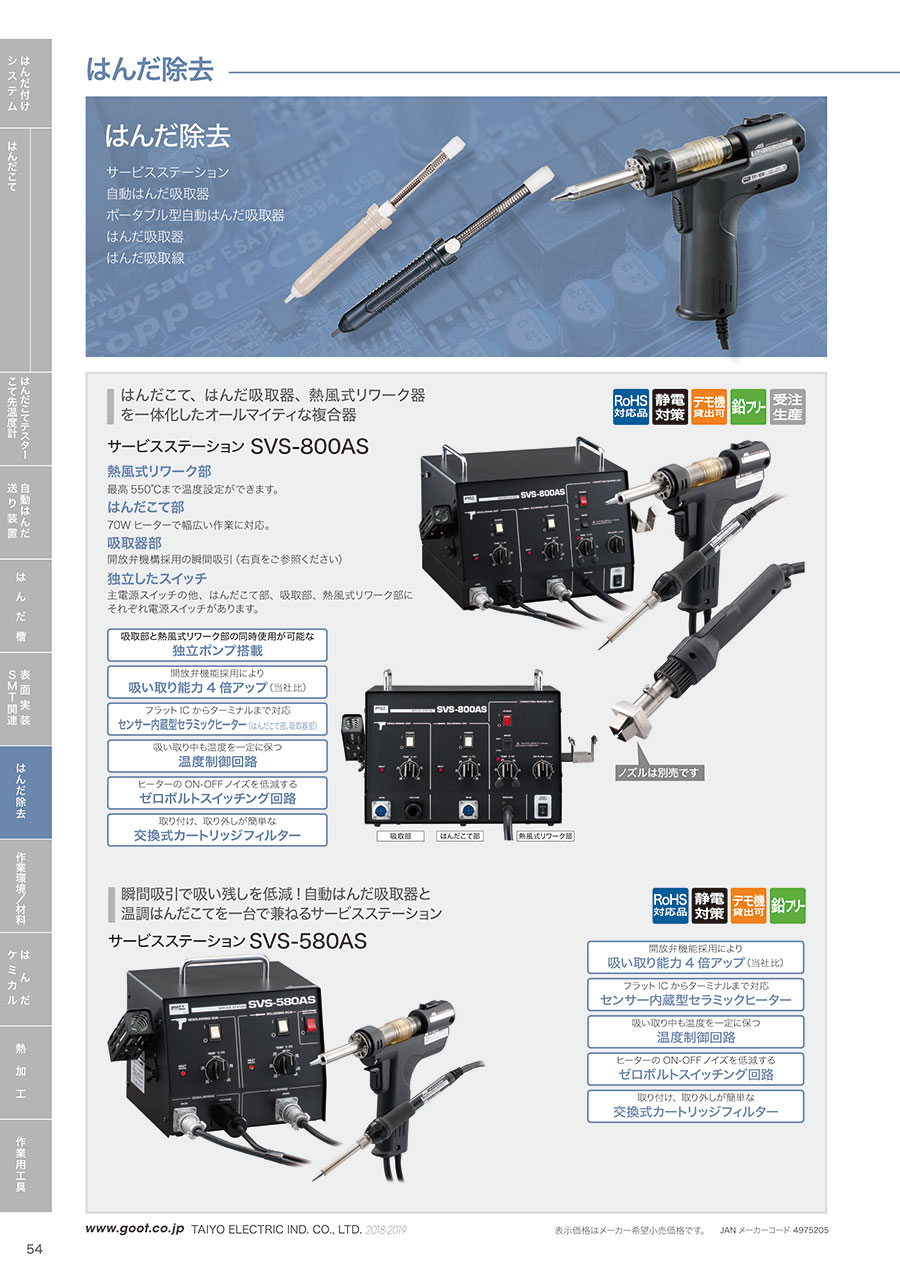

カタログ
