京セラ

アルミ加工用高能率仕上げカッタ MFAH型(鋼ボディ)

カタログ |

通常単価(税別): 87,348円～214,239円

税込単価: 96,083円～235,663円

通常出荷日：2日目

【特長】・大きな実すくい角とダブルエッジ仕様のチップ刃先形状によりバリ・コバ欠けを抑制。・低抵抗設計に...

詳細を確認

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

1. バリを抑制し、高品位な加工を実現
大きな実すくい角とダブルエッジ仕様のチップ刃先形状により、バリ・コバ欠けを抑制

2. 低抵抗設計
低抵抗設計でびびりに強く、高能率加工を実現

3. 独自機構で簡単な刃振れ調整
容易な操作性（チップ取付／刃振れ調整方法）

アルミ加工用高能率仕上げカッタ MFAH型(鋼ボディ) 独自機構で簡単な刃振れ調整

4. 豊富なレパートリー
鋼ボディと軽量ハイブリットボディ（内部給油対応）をラインナップ
加工用途に合わせて選べる3種類の刃先仕様

5. 高速回転時の安全性向上

外形図

使用方法・使用事例

使用方法

チップ装着方法

刃振れ調整方法

注意・禁止事項

クランプ交換時の注意事項
クランプとクランプスクリューの正しい取付方法

アルミ加工用高能率仕上げカッタ MFAH型(鋼ボディ) クランプ交換時の注意事項

使用に関して
必ず推奨条件内で使用してください

本体記載の最高回転数以上で回転させないでください
遠心力、切削負荷によりチップや部品の飛散が生じる恐れがあります

以下の状態では使用しないでください

刃数を減らす（1枚飛び等も不可）
本体、クランプに損傷等の異常が発生している
クランプ、クランプスクリューを着脱している
再研磨量の異なるチップを装着している

チップ着脱、刃先調整時には、必ず保護手袋等の保護具を着用して作業してください
刃先との接触により、けがをする恐れがあります

動バランスに関して
カッタは、出荷時にバランス調整済みです
専用の高精度チップを用いてISOバランス等級（ISO1940/1）G2.5にバランス調整を実施しております

カッタ外周側にあるバランス調整スクリューは操作しないでください
→動バランスが崩れる恐れがあります

クランプ、及びクランプスクリューをカッタから完全に取り外さないでください
→再度、バランス調整が必要になります

型番リスト

表示件数

型番

刃径 D

(φ)

全長

(mm)

刃数

(枚)

φD1

(mm)

φd

(mm)

φd1

(mm)

φd2

(mm)

最高回転数（min⁻¹）

重量（ｇ）

アーバ取付ボルト

最小発注数量

50	40	4	48	16	13.6	9	40	5.6	8.4	19200	440	HH8X25	1個
50	40	5	48	16	13.6	9	40	5.6	8.4	19200	430	HH8X25	1個
63	40	5	61	22	23	11	40	6.3	10.4	16800	690	HH10X30	1個
63	40	6	61	22	23	11	40	6.3	10.4	16800	680	HH10X30	1個
80	50	6	60	27	20	13	50	7	12.4	14600	1160	HH12X35	1個
80	50	6	50	25.4	20	13	50	6	9.5	14600	1020	HH12X35	1個
80	50	10	60	27	20	13	50	7	12.4	14600	1110	HH12X35	1個
80	50	10	50	25.4	20	13	50	6	9.5	14600	980	HH12X35	1個
100	50	8	70	32	45	-	50	8	14.4	13000	1560	-	1個
100	50	8	70	31.75	45	-	50	8	12.7	13000	1590	-	1個
100	50	12	70	32	45	-	50	8	14.4	13000	1510	-	1個
100	50	12	70	31.75	45	-	50	8	12.7	13000	1550	-	1個
125	55	10	89	40	55	-	55	9	16.4	11400	2600	-	1個
125	55	10	89	38.1	55	-	55	10	15.9	11400	2630	-	1個
125	55	16	89	40	55	-	55	9	16.4	11400	2500	-	1個
125	55	16	89	38.1	55	-	55	10	15.9	11400	2560	-	1個

通常単価(税別) (税込単価)	通常出荷日

87,348円 ( 96,083円 )	2日目
104,742円 ( 115,216円 )	2日目
96,116円 ( 105,728円 )	2日目
113,509円 ( 124,860円 )	2日目
104,742円 ( 115,216円 )	2日目
104,742円 ( 115,216円 )	2日目
148,451円 ( 163,296円 )	2日目
148,451円 ( 163,296円 )	2日目
144,097円 ( 158,507円 )	2日目
144,097円 ( 158,507円 )	2日目
187,549円 ( 206,304円 )	2日目
187,549円 ( 206,304円 )	2日目
170,269円 ( 187,296円 )	2日目
170,269円 ( 187,296円 )	2日目
214,239円 ( 235,663円 )	2日目
214,239円 ( 235,663円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・大きな実すくい角とダブルエッジ仕様のチップ刃先形状によりバリ・コバ欠けを抑制。
・低抵抗設計によりびびりに強く高能率加工を実現。
・独自機構で簡単な刃振れ調整
・豊富なレパートリー
・くさび形状による飛散防止外周方向に閉じた拘束面形状により、遠心力によるチップの動きを抑制。
・ガイドピンによる飛散防止チップをガイドピンへ挿入し、外周方向へ抜けない構造。

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

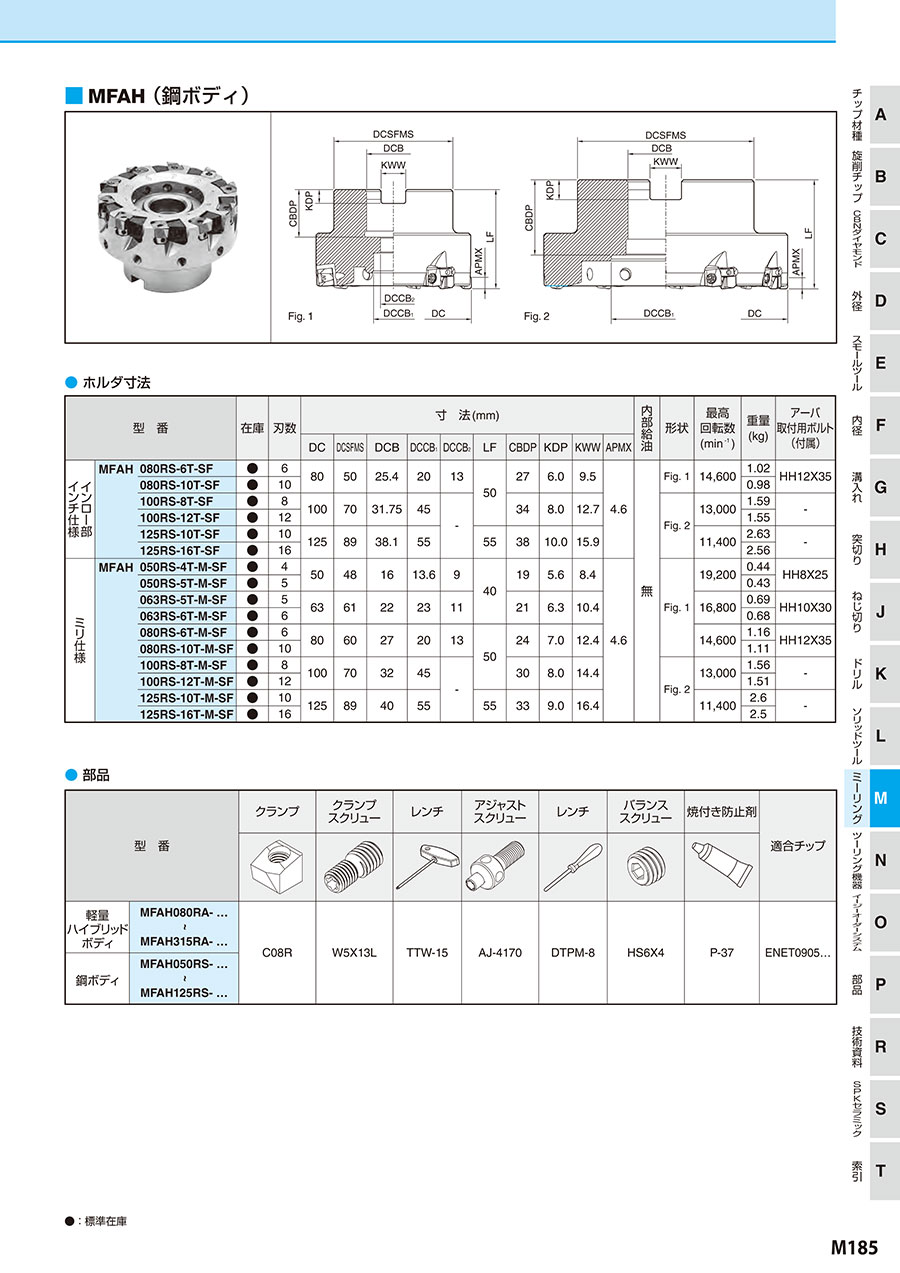

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
