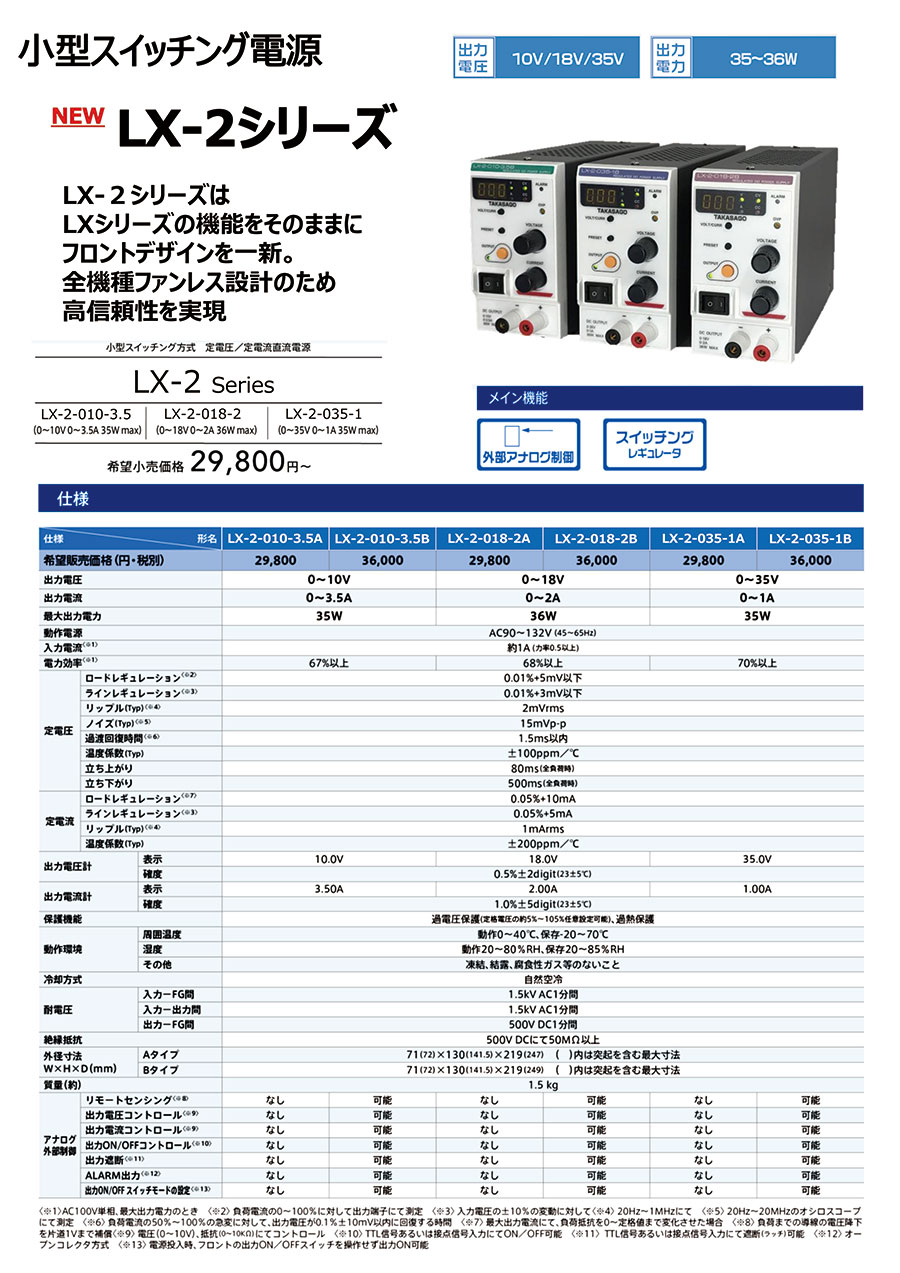

小型スイッチング電源 LX-2シリーズ

操作方法

• （1）入力電源スイッチ『POWER』（1）の『｜』側を押し、電源を「ON」にします。
• （2）プリセットスイッチ『PRESET』（12）を押すと、電圧／電流計（2）に定電圧設定値が表示されます。
  （※この時、電圧表示ランプ『V』（4）が点灯していることを確認してください）
• （3）プリセットスイッチ『PRESET』（12）を押したまま、電圧設定ツマミ『VOLTAGE』（8）を回し、希望する電圧値に設定します。
• （4）電圧／電流表示切換スイッチ『VOLT／CURR』（3）を押し、電流表示ランプ『A』（5）を点灯させます。
• （5）プリセットスイッチ『PRESET』（12）を押すと、電圧／電流計（2）に電流制限値が表示されます。
• （6）プリセットスイッチ『PRESET』（12）を押したまま、電流設定ツマミ『CURRENT』（9）を回し、希望する電流制限値に設定します。
• （7）出力ON／OFFスイッチ『OUTPUT』（10）を押すと、出力電圧が立ち上がります。
  また出力表示ランプ『ON』（11）（緑色）と定電圧ランプ『CV』（6）（緑色）が点灯します。
  さらに、出力ON／OFFスイッチ『OUTPUT』（10）を押すと、出力はOFFとなり、『OUTPUT』（10）を押すたびにON⇒OFF⇒ON・・・を繰り返します。
• （8）負荷電流が電流制限値を超えると定電流モードヘ移行し、出力電圧を低下させて負荷電流を制限値に抑えます。このとき、定電流ランプ『CC』（7）（橙色）が点灯します。

操作方法

• （1）入力電源スイッチ『POWER』(1)の『｜』側を押し、電源を「ON」にします。
• （2）電圧／電流表示切換スイッチ『VOLT／CURR』(3)を押し、電流表示ランプ『A』(5)を点灯させます。
• （3）プリセットスイッチ『PRESET』(12)を押すと、電圧／電流計(2)に定電流設定値が表示されます。
• （4）プリセットスイッチ『PRESET』(12)を押したまま、電流設定ツマミ『CURRENT』(9)を回し、希望する電流値に設定します。
• （5）電圧／電流表示切換スイッチ『VOLT/CURR』(3)を押し、電圧表示ランプ『V』(4)を点灯させます。
• （6）プリセットスイッチ『PRESET』(12)を押すと、電圧／電流計(2)に電圧制限値が表示されます。
• （7）プリセットスイッチ『PRESET』(12)を押したまま、電圧設定ツマミ『VOLTAGE』(8)を回し、希望する電圧値に設定します。
• （8）出力ON／OFFスイッチ『OUTPUT』(10)を押すと、出力電流が立ち上がります。
  また、出力表示ランプ『ON』(11)（緑色）と定電流ランプ『CC』(7)（橙色）が点灯します。
  さらに、出力ON／OFFスイッチ『OUTPUT』(10)を押すと、出力はOFFとなり、『OUTPUT』(10)を押すたびにON⇒OFF⇒ON･･･を繰り返します。
• （9）負荷電圧が電圧制限値を超えると定電圧モードヘ移行し、負荷電圧を電圧制限値に抑えます。このとき、定電圧ランプ『CV』(6)（緑色）が点灯します。
