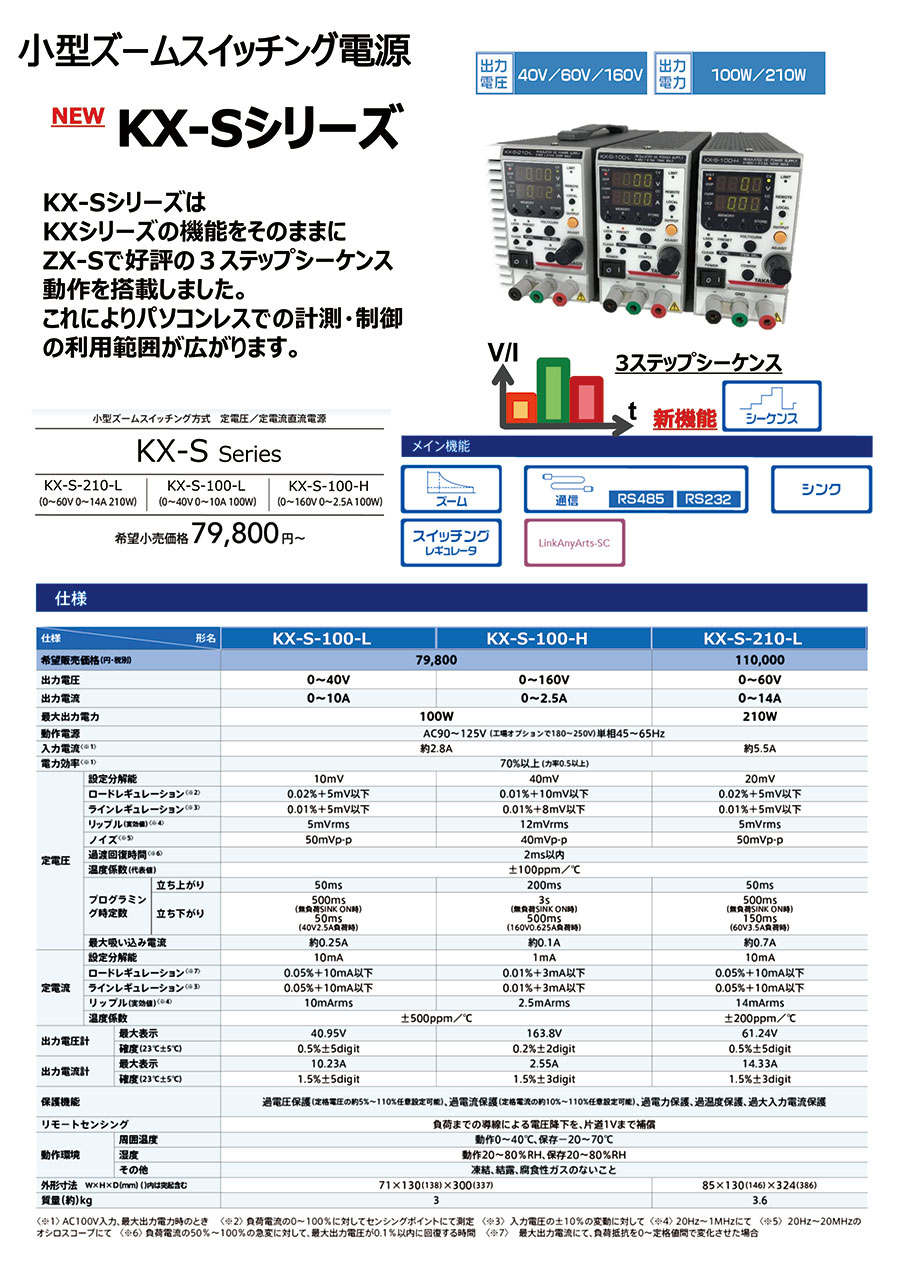

小型ズームスイッチング電源 KX-Sシリーズ

操作方法

• （1）入力電源スイッチ『POWER』（1）の「｜」を押し、「ON」にします。
• （2) プリセットキー『PRESET』（18）を押し、プリセット表示ランプ（19）を点灯させます。
• （3) 電圧・電流制限・OVP・OCPの設定を行います。
• （4）『PRESET』（18）キーを押し、プリセット表示ランプ（19）を消灯させると設定が確定されます。
  （設定を無効にするにはCLEARキー『CLEAR』（28）を押します。）
• （5）出力ON／OFFキー『OUTPUT』（14）を押すと、出力電圧が立ち上がります。また、出力表示ランプ『OUTPUT』（15）と定電圧ランプ『CV』（8）が点灯します。
• （6）さらに、『OUTPUT』（14）キーを押すと、出力は「OFF」となり、押すたびに、「ON」⇒「OFF」⇒「ON」・・・を繰り返します。
• （7）負荷電流が電流制限値を超えると定電流動作へ移行し、出力電圧を低下させて負荷電流を制限内に抑えます。このとき定電流ランプ『CC』（9）が点灯します。
• （8）プリセットの設定は、OUTPUT 「ON」、「OFF」に関わらず設定できます。
  （OUTPUT 「ON」でプリセットの操作をしても確定（プリセット表示ランプ消灯）するまで実際の設定は変わりません。）
  プリセット表示ランプ消灯状態で『ADJUST』（11）つまみを回すと、OUTPUT 「ON」、「OFF」に関わらず『ADJUST』（11）つまみを回した分だけ変化した値を設定します。
