THE CUT

シート面カッター MSSC

カタログ

通常単価(税別): 31,100円～91,400円

税込単価: 34,210円～100,540円

通常出荷日：2日目～3日目

【特長】・総型バニシングの形成やロー付けタイプでしか出来なかった加工を、標準スローアウェイ化（PF1/...

M125C、M205C、PF145C、PF245Cはヘリカル加工用です。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

THE CUT

通常出荷日：1 日目～

よく一緒に見られています

THE CUT

通常出荷日：2 日目～

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

加工用途：穴面取り
意匠登録済み
シート面加工（面取り+ザグリ）

配管用プラグ

油圧部品におけるシート面は油圧制御を行う重要箇所で、規格も厳しい難加工箇所です。
THE CUTではこれまでに培った加工ノウハウを生かし、シート面加工専用のチップ交換式カッターを開発しました。

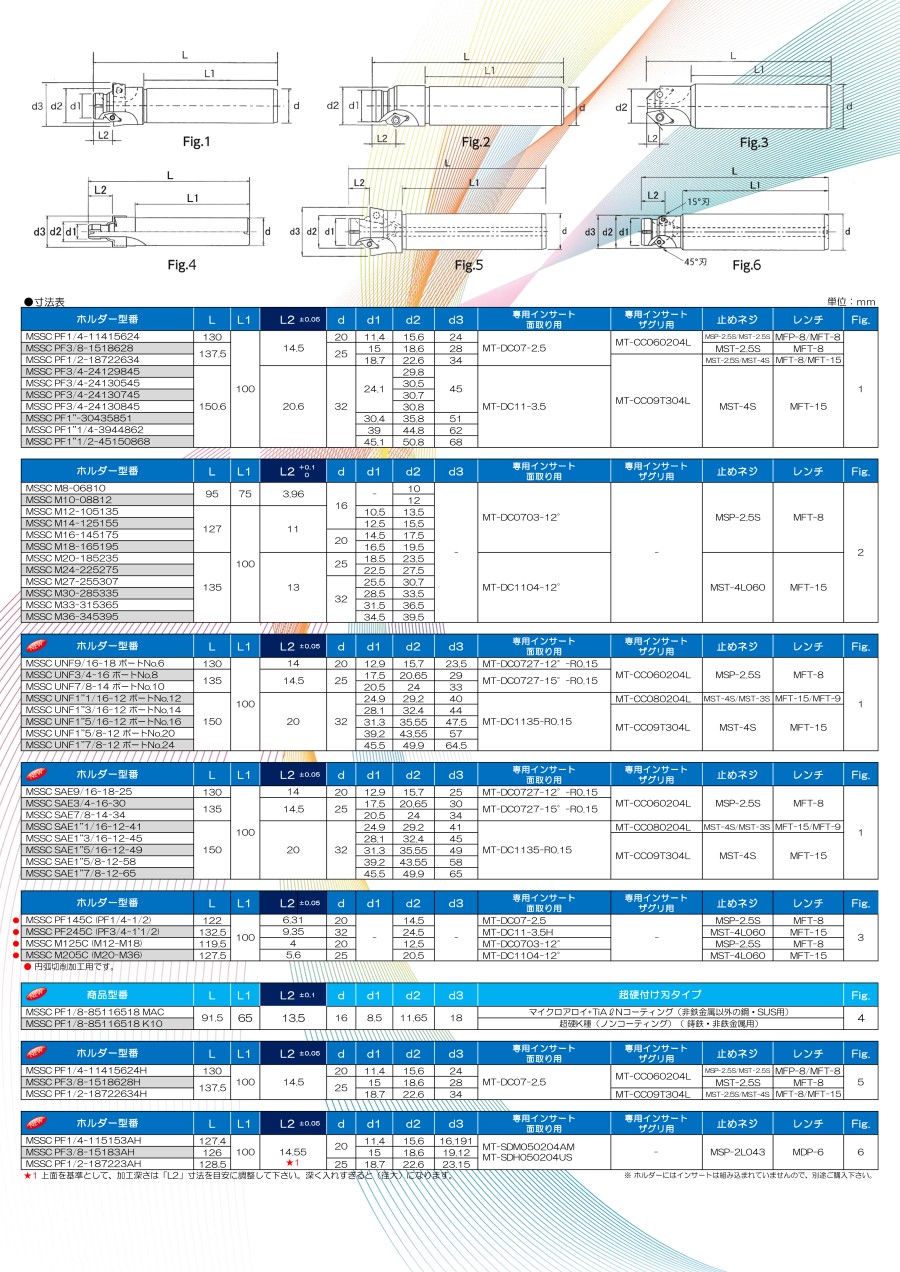

外形図

Fig. 4

Fig. 5

Fig. 6

動画

製品特長紹介動画

選定サポート情報

ポート形状寸法表

単位：mm

プラグネジ規格	d1±0.3	d2		α	β	r	t1		t2	t3	t4
PF1/8	18.0	11.6	+0.1 0	45°	15°	R0.2 ±0.1	2.0	+0.4 0	1.0	10.0	15.0
PF1/4	24.0	15.6	+0.1 0				2.5	+0.4 0	1.5	12.0	18.0
PF3/8	28.0	18.6	+0.1 0						2.0	12.0	18.0
PF1/2	34.0	22.6	+0.1 0						2.5	16.0	24.0
PF3/4	45.0	29.8	+0.1 0				3.5	+0.4 0		17.0	25.0
		30.5	+0.1 0
		30.7	+0.1 0
		30.8	+0.1 0
PF1''	51.0	35.8	+0.1 0							21.0	30.0
PF1''1/4	62.0	44.8	+0.1 0							21.4
PF1''1/2	68.0	50.8	+0.1 0						3.5	21.4
M8	-	10.0	±0.1	60°	12°	R0.5 ±0.1	3.0	+0.3 0	※	※	※
M10		12.0	±0.1
M12		13.5	±0.1
M14		15.5	±0.1
M16		17.5	±0.1
M18		19.5	±0.1
M20		23.5	±0.1				4.0	+0.3 0
M24		27.5	±0.1
M27		30.7	±0.1
M30		33.5	±0.1
M33		36.5	±0.1
M36		39.5	±0.1
9/16-18UNF	23.5	15.70	±0.05	45°	12°	R0.15 ±0.05	2.7	±0.2	1.6	12.7	15.5
3/4-16UNF	29.0	20.65	±0.05		15°				2.4	14.3	17.5
7/8-14UNF	33.0	24.00	±0.05							16.7	20.0
1''1/16-12UNF	40.0	29.20	±0.05				3.5	±0.2		19.0	23.0
1''3/16-12UNF	44.0	32.40	±0.05
1''5/16-12UNF	47.5	35.55	±0.05						3.5
1''5/8-12UNF	57.0	43.55	±0.05
1''7/8-12UNF	64.5	49.90	±0.05
SAE 9/16-18UNF	25.0	15.70	±0.05	45°	12°	R0.15 ±0.05	2.7	±0.2	1.6	12.7	15.5
SAE 3/4-16UNF	30.0	20.65	±0.05		15°				2.4	14.3	17.5
SAE 7/8-14UNF	34.0	24.00	±0.05							16.7	20.0
SAE 1''1/16-12UNF	41.0	29.20	±0.05				3.5	±0.2		19.0	23.0
SAE 1''3/16-12UNF	45.0	32.40	±0.05
SAE 1''5/16-12UNF	49.0	35.55	±0.05						3.2
SAE 1''5/8-12UNF	58.0	43.55	±0.05
SAE 1''7/8-12UNF	65.0	49.90	±0.05

※ t2・t3・t4寸法は、ユーザー様によって異なります。

シート面カッター MSSC ポート形状寸法表

型番リスト

表示件数

型番

MSSC-PF1/8-85116518-K10

MSSC-PF1/8-85116518-MAC

MSSC-UNF1'1/16-12-ﾎﾟｰﾄNO.12

MSSC-UNF1'3/16-12-ﾎﾟｰﾄNO.14

MSSC-UNF1'5/8-12-ﾎﾟｰﾄNO.20

MSSC-UNF1'5/16-12-ﾎﾟｰﾄNO.16

MSSC-UNF1'7/8-12-ﾎﾟｰﾄNO.24

MSSC-UNF3/4-16-ﾎﾟｰﾄNO.8

MSSC-UNF7/8-14-ﾎﾟｰﾄNO.10

MSSC-UNF9/16-18-ﾎﾟｰﾄNO.6

Rサイズ

(mm)

シャンクサイズ

全長

(mm)

寸法 d1

(mm)

寸法 D2

(mm)

寸法 L2

(mm)

寸法 L1

(mm)

適合インサート

止めネジ

最小発注数量

0.5	16	95	-	10	3.96	75	MT-DC0703-12°	MSP-2.5S	1個
0.5	16	95	-	12	3.96	75	MT-DC0703-12°	MSP-2.5S	1個
0.5	16	127	10.5	13.5	11	100	MT-DC0703-12°	MSP-2.5S	1個
0.5	16	127	12.5	15.5	11	100	MT-DC0703-12°	MSP-2.5S	1個
0.5	20	127	14.5	17.5	11	100	MT-DC0703-12°	MSP-2.5S	1個
0.5	20	127	16.5	19.5	11	100	MT-DC0703-12°	MSP-2.5S	1個
0.5	25	135	18.5	23.5	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	25	135	22.5	27.5	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	32	135	25.5	30.7	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	32	135	28.5	33.5	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	32	135	31.5	36.5	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	32	135	34.5	39.5	13	100	MT-DC1104-12°	MST-4L060	1個
0.5	20	119.5	-	12.5	4	100	MT-DC0703-12°	MSP-2.5S	1個
0.5	25	127.5	-	20.5	5.6	100	MT-DC1104-12°	MST-4L060	1個
0.2	32	150.6	30.4	35.8	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	32	150.6	45.1	50.8	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	32	150.6	39	44.8	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	25	137.5	18.7	22.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC09T304L	MST-2.5S/MST4S	1個
0.2	25	128.5	18.7	22.6	14.55	100	MT-SDM050204AM、MT-SDH050204US	MSP-2L043	1個
0.2	25	137.5	18.7	22.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC09T304L	MST-2.5S、MST-4S	1個
0.2	20	130	11.4	15.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC060204L	MST-2.5S	1個
0.2	20	130	11.4	15.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC060204L	MSP-2.5S、MST-2.5S	1個
0.2	20	127.4	11.4	15.6	14.55	100	MT-SDM050204AM、MT-SDH050204US	MSP-2L043	1個
0.2	16	91.5	8.5	11.65	13.5	65	-	-	1個
0.2	16	91.5	8.5	11.65	13.5	65	-	-	1個
0.2	32	150.6	24.1	29.8	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	32	150.6	24.1	30.5	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	32	150.6	24.1	30.7	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	32	150.6	24.1	30.8	20.6	100	MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.2	25	137.5	15	18.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC060204L	MST-2.5S	1個
0.2	20	126	15	18.6	14.55	100	MT-SDM050204AM、MT-SDH050204US	MSP-2L043	1個
0.2	25	137.5	15	18.6	14.5	100	MT-DC07-2.5、（ザグリ加工用）MT-CC060204L	MST-2.5S	1個
0.2	20	122	-	14.5	6.31	100	MT-DC07-2.5	MSP-2.5S	1個
0.2	32	132.5	-	24.5	9.35	100	MT-DC11-3.5H	MST-4L060	1個
0.15	32	150	24.9	29.2	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC080204L	MST-4S/MST-3S	1個
0.15	32	150	28.1	32.4	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	39.2	43.55	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	31.3	35.55	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	45.5	49.9	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	25	135	17.5	20.65	14.5	100	MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個
0.15	25	135	20.5	24	14.5	100	MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個
0.15	20	130	12.9	15.7	14	100	MT-DC0727-12°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個
0.15	32	150	24.9	29.2	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC080204L	MST-4S/MST-3S	1個
0.15	32	150	28.1	32.4	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	39.2	43.55	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	31.3	35.55	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	32	150	45.5	49.9	20	100	MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L	MST-4S	1個
0.15	25	135	17.5	20.65	14.5	100	MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個
0.15	25	135	20.5	24	14.5	100	MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個
0.15	20	130	12.9	15.7	14	100	MT-DC0727-12°-R0.15、（ザグリ加工用）MT-CC060204L	MSP-2.5S	1個

通常単価(税別) (税込単価)	通常出荷日

41,461円 ( 45,607円 )	3日目
41,461円 ( 45,607円 )	3日目
43,620円 ( 47,982円 )	3日目
44,731円 ( 49,204円 )	2日目
45,768円 ( 50,345円 )	3日目
46,890円 ( 51,579円 )	3日目
49,049円 ( 53,954円 )	3日目
54,565円 ( 60,022円 )	3日目
56,713円 ( 62,384円 )	3日目
57,749円 ( 63,524円 )	3日目
63,265円 ( 69,592円 )	3日目
65,424円 ( 71,966円 )	2日目
54,565円 ( 60,022円 )	3日目
66,547円 ( 73,202円 )	3日目
66,547円 ( 73,202円 )	3日目
74,124円 ( 81,536円 )	3日目
71,976円 ( 79,174円 )	3日目
62,142円 ( 68,356円 )	3日目
78,200円 ( 86,020円 )	3日目
80,000円 ( 88,000円 )	3日目
55,602円 ( 61,162円 )	3日目
72,800円 ( 80,080円 )	3日目
71,300円 ( 78,430円 )	3日目
31,100円 ( 34,210円 )	3日目
38,000円 ( 41,800円 )	3日目
64,301円 ( 70,731円 )	3日目
64,301円 ( 70,731円 )	3日目
64,301円 ( 70,731円 )	3日目
74,600円 ( 82,060円 )	3日目
58,872円 ( 64,759円 )	2日目
74,800円 ( 82,280円 )	3日目
76,100円 ( 83,710円 )	3日目
54,565円 ( 60,022円 )	3日目
66,547円 ( 73,202円 )	3日目
78,800円 ( 86,680円 )	3日目
78,800円 ( 86,680円 )	3日目
88,800円 ( 97,680円 )	3日目
78,800円 ( 86,680円 )	3日目
91,400円 ( 100,540円 )	3日目
74,200円 ( 81,620円 )	3日目
76,100円 ( 83,710円 )	3日目
69,600円 ( 76,560円 )	3日目
74,600円 ( 82,060円 )	3日目
74,600円 ( 82,060円 )	3日目
83,500円 ( 91,850円 )	3日目
74,600円 ( 82,060円 )	3日目
86,000円 ( 94,600円 )	3日目
68,300円 ( 75,130円 )	3日目
72,100円 ( 79,310円 )	3日目
64,500円 ( 70,950円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・総型バニシングの形成やロー付けタイプでしか出来なかった加工を、標準スローアウェイ化（PF1/8以外）
・各ネジのシート面加工と上面のR加工、ザグリ加工までの工程を集約
・再研磨不要で、工具費用を含むランニングコストを飛躍的に低減（PF1/8以外）

ご注意

M125C、M205C、PF145C、PF245Cはヘリカル加工用です。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シート面カッター MSSCのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品シート面カッター MSSC	面取りカッタースーパー面取丸 MTMS 20／30	面取りカッタースーパー面取丸 MTMS 6.5／9	スーパー面取丸零～ZERO～MTMS	Cカッターボーイ	刻印カッター用インサート
メーカー	THE CUT	THE CUT	THE CUT	THE CUT	大昭和精機	Ｎｉｎｅ９
通常価格	31,100円-	29,479円 -	26,348円	14,740円 -	15,816円	4,767円 -
通常出荷日	2日目〜	3日目	2日目〜	3日目	在庫品1日目	1日目
種類	カッター本体	-	-	-	-	インサート・ブレード
用途	その他	穴面取り / 面取り・横走り / V溝 / その他	穴面取り / 面取り・横走り / V溝 / その他	穴面取り / 面取り・横走り / V溝 / その他	面取り・横走り	モミツケ / 刻印
インサート材種	その他	-	-	-	-	超硬
コーティング	有	-	-	-	-	有
