三興製作所

OE（Sシリーズ）Oリング溝加工用

OE（Sシリーズ）Oリング溝加工用
通常単価(税別)
13,256円～71,011円
税込単価
14,582円～78,112円
通常出荷日：3日目

【特長】・Oリング溝に最適です。・内圧用に設計してあります（Oリング呼び番号S用）。

よく一緒に見られています

OE（Pシリーズ）Oリング溝加工用

三興製作所

OE（Pシリーズ）Oリング溝加工用
通常価格(税別)： 12,585円 (税込価格：13,844円)

通常出荷日：3 日目

未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

・材質：コバルトハイス
・外径許容差：-0.02～0
・ねじれ角：30°

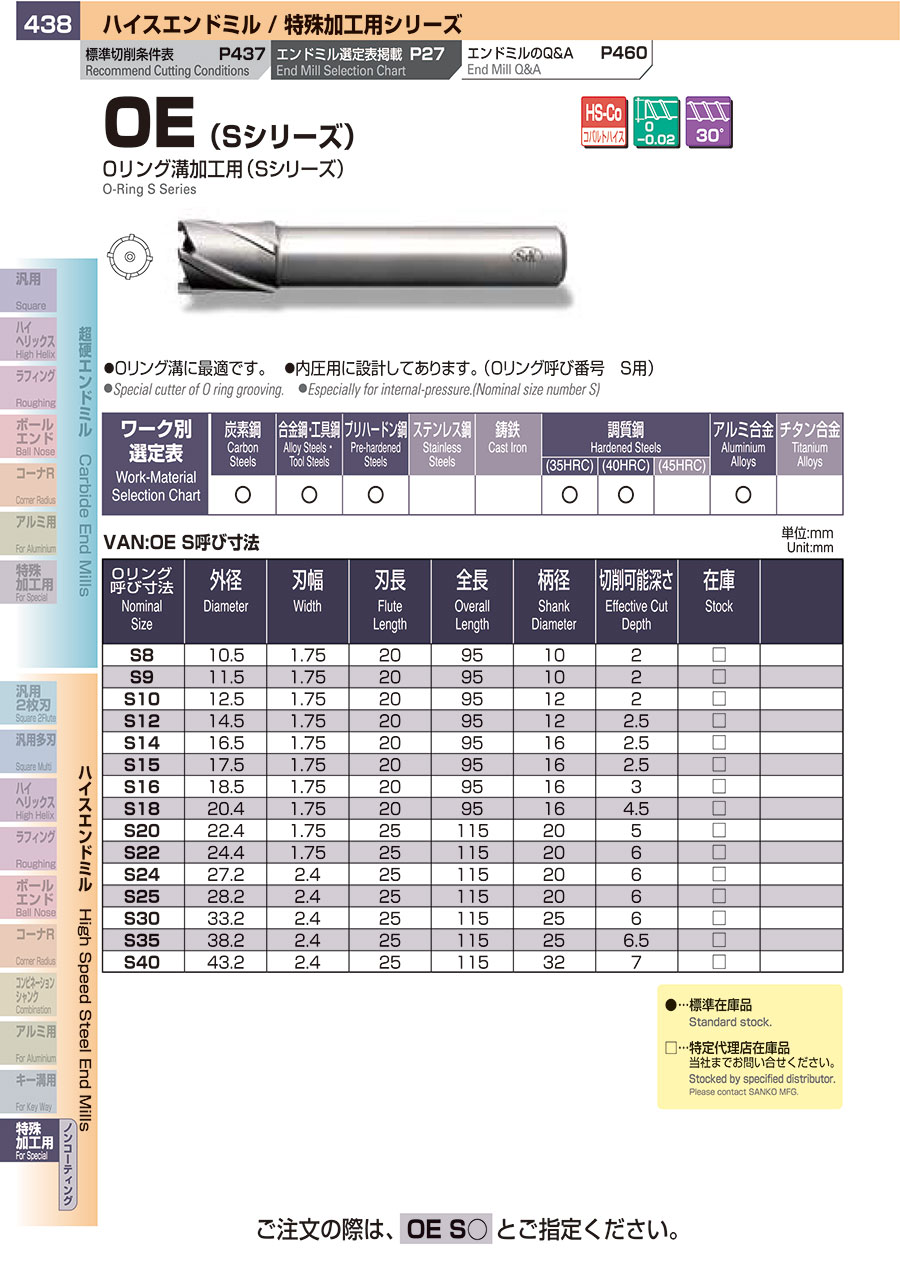

外形図

OE（Sシリーズ）Oリング溝加工用 外形図

推奨切削条件

推奨切削条件表

OE（Pシリーズ）Oリング溝加工用 切削条件表

切削条件時の注意

●溝深さHは、下表より浅くしないでください。

●溝深さH
OE（Sシリーズ）Oリング溝加工用 切削条件時の注意1
OE（Sシリーズ）Oリング溝加工用 切削条件時の注意
OE（Sシリーズ）Oリング溝加工用 切削条件時の注意2

適用被削材

炭素鋼合金鋼・工具鋼プリハードン鋼ステンレス鋼鋳鉄調質鋼アルミ合金チタン合金
（35HRC）（40HRC）（45HRC）
○○○--○○-○-

型番リスト

表示件数
  • 1
    • 型番
    OE-S8
    OE-S9
    OE-S10
    OE-S12
    OE-S14
    OE-S15
    OE-S16
    OE-S20
    OE-S22
    OE-S24
    OE-S25
    OE-S35
    OE-S40

    呼び寸法

    刃径

    (mm)

    刃長ℓ

    (mm)

    刃幅

    (mm)

    シャンク径

    (mm)

    全長L

    (mm)

    		最小発注数量
    S8
    10.5
    20
    1.75
    10
    95
    1個
    S9
    11.5
    20
    1.75
    10
    95
    1個
    S10
    12.5
    20
    1.75
    12
    95
    2個
    S12
    14.5
    20
    1.75
    12
    95
    1個
    S14
    16.5
    20
    1.75
    16
    95
    1個
    S15
    17.5
    20
    1.75
    16
    95
    1個
    S16
    18.5
    20
    1.75
    16
    95
    1個
    S20
    22.4
    25
    1.75
    20
    115
    1個
    S22
    24.4
    25
    1.75
    20
    115
    1個
    S24
    27.2
    25
    2.4
    20
    115
    1個
    S25
    28.2
    25
    2.4
    20
    115
    1個
    S35
    38.2
    25
    2.4
    25
    115
    1個
    S40
    43.2
    25
    2.4
    32
    115
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,256円
    ( 14,582円 )
    3日目
    13,256円
    ( 14,582円 )
    3日目
    13,256円
    ( 14,582円 )
    3日目
    14,926円
    ( 16,419円 )
    3日目
    19,097円
    ( 21,007円 )
    3日目
    19,023円
    ( 20,925円 )
    3日目
    19,023円
    ( 20,925円 )
    3日目
    24,875円
    ( 27,363円 )
    3日目
    27,991円
    ( 30,790円 )
    3日目
    35,264円
    ( 38,790円 )
    3日目
    37,852円
    ( 41,637円 )
    3日目
    60,146円
    ( 66,161円 )
    3日目
    71,011円
    ( 78,112円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・Oリング溝に最適です。
    ・内圧用に設計してあります（Oリング呼び番号S用）。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    OE（Sシリーズ）Oリング溝加工用のレビュー
    3平均満足度：3.01件のレビュー
    金型の加工に使用しました
    3
    満足度：3.02019/10/02
    当社で客先より製作を依頼された金型部品のO-リング溝の加工に使用しました。O-リング溝の仕様が通常ですと、P・Gシリーズ...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    OE（Sシリーズ）Oリング溝加工用
    OE（Pシリーズ）Oリング溝加工用
    ハイス鋼Ｏリング溝加工用カッター（ＪＩＳ規格Ｐシリーズ対応） 4枚刃
    Oリング用アリ溝カッター 4枚刃
    Oリング用アリ溝カッター 2枚刃
    超硬Oリング用アリ溝カッター2枚刃 アルミ用
    メーカー三興製作所三興製作所ミスミ栄工舎栄工舎栄工舎
    通常価格13,256円-12,585円 -4,250円 -22,720円 -19,520円 -14,144円 -
    通常出荷日3日目3日目在庫品1日目3日目3日目〜在庫品1日目〜
    材質コバルトハイスコバルトハイス----
    刃数44----
    ネジレ角標準ネジレ30°標準ネジレ30°----
