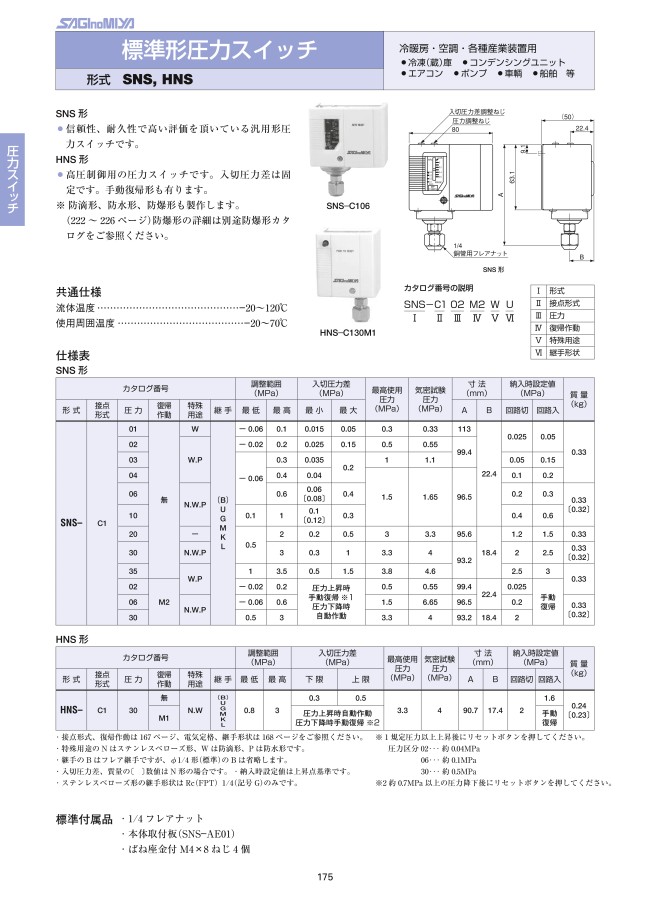

製品特長・仕様
SNS形
- 信頼性、耐久性で高い評価を頂いている汎用形圧力スイッチです。
HNS 形
- 高圧制御用の圧力スイッチです。入切圧力差は固定です。手動復帰形も有ります。
共通仕様
- 流体温度：-20～+120℃
- 使用周囲温度：-20～+70℃
製品仕様
| カタログ番号 | 調整範囲（MPa） | 入力圧力差（MPa） | 最高使用 圧力 （MPa） | 気密試験 圧力 （MPa） | 寸法（mm） | 納入時設定値 （MPa） | 質量（kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | 接点形式 | 圧力 | 復帰作動 | 特殊用途 | 継手 | 最低 | 最高 | 最小 | 最大 | A | B | 回路切 | 回路入 | |||
| SNS- | C1 | 01 | 無 | W | （B） U G M K L | -0.06 | 0.1 | 0.015 | 0.5 | 0.3 | 0.33 | 113 | 22.4 | 0.025 | 0.05 | 0.33 |
| 02 | W.P | -0.02 | 0.2 | 0.025 | 0.154 | 0.5 | 0.55 | 99.4 | ||||||||
| 03 | -0.06 | 0.3 | 0.035 | 0.2 | 1 | 1.1 | 0.05 | 0.15 | ||||||||
| 04 | 0.4 | 0.04 | 1.5 | 1.65 | 96.5 | 0.1 | 0.2 | |||||||||
| 06 | N.W.P | 0.6 | 0.06〔0.08〕 | 0.4 | 0.2 | 0.3 | 0.33〔0.32〕 | |||||||||
| 10 | 0.1 | 1 | 0.1〔0.12〕 | 0.3 | 0.4 | 0.6 | ||||||||||
| 20 | - | 0.5 | 2 | 0.2 | 0.5 | 3 | 3.3 | 95.6 | 18.4 | 1.2 | 1.5 | 0.33 | ||||
| 30 | N.W.P | 3 | 0.3 | 1 | 3.3 | 4 | 93.2 | 2 | 2.5 | 0.33〔0.32〕 | ||||||
| 35 | W.P | 1 | 3.5 | 0.5 | 1.5 | 3.8 | 4.6 | 2.5 | 3 | 0.33 | ||||||
| 02 | M2 | -0.02 | 0.2 | 圧力上昇時 手動復帰※1 圧力下降時 自動作動 | 0.5 | 0.55 | 99.4 | 22.4 | 0.025 | 手動復帰 | ||||||
| 06 | N.W.P | -0.06 | 0.6 | 1.5 | 6.65 | 96.5 | 0.2 | 0.33〔0.32〕 | ||||||||
| 30 | 0.5 | 3 | 3.3 | 4 | 93.2 | 18.4 | 2 | |||||||||
- 特殊用途のN はステンレスベローズ形、W は防滴形、P は防水形です。
- 継手のB はフレア継手ですが、φ1/4 形（標準）のB は省略します。
- 入切圧力差、質量の〔 〕数値はN 形の場合です。 ・納入時設定値は上昇点基準です。
- ステンレスベローズ形の継手形状はRc（FPT）1/4（記号G）のみです。
※ 1 規定圧力以上上昇後にリセットボタンを押してください。 - 圧力区分
02：約0.04MPa
06：約0.1MPa
30：約0.5MPa
- 標準付属品
1/4 フレアナット
本体取付板（SNS-AE01）
ばね座金付M4×8 ねじ4 個
外形図
絞り込み条件：9 項目の仕様が未選択です
最低調整範囲(MPa)
- -0.06
- -0.02
- 0.1
- 0.5
最高調整範囲(MPa)
- 0.1
- 0.2
- 0.3
- 0.4
- 0.6
- 1
- 3
最小入切圧力差(MPa)
- 0.015
- 0.025
- 0.035
- 0.04
- 0.06
- 0.1
- 0.3
最大入切圧力差(MPa)
- 0.05
- 0.15
- 0.2
- 0.3
- 0.4
- 1
最高使用圧力(MPa)
- 0.3
- 0.5
- 1
- 1.5
- 3.3
気密試験圧力(MPa)
- 0.33
- 0.55
- 1.1
- 1.65
- 4
寸法
- A93.2、B18.4mm
- A96.5、B22.4mm
- A99.4、B22.4mm
- A113、B22.4mm
納入時設定値・回路切(MPa)
- 0.025
- 0.05
- 0.1
- 0.2
- 0.4
- 2
納入時設定値・回路入(MPa)
- 0.05
- 0.15
- 0.2
- 0.3
- 0.6
- 2.5
タイプ
- SNS-C
出荷日
- すべて
- 当日出荷可能
- 10日以内
詳細情報
基本情報
【特長】
・信頼性、耐久性で高い評価を頂いている汎用形圧力スイッチ
【用途】
・冷暖房、空調、各種産業装置用
・冷凍（蔵）庫、コンデンシングユニット
・エアコン、ポンプ、車輌、船舶など
商品担当おすすめ
標準形圧力スイッチのレビュー
コンプレッサーのアッセンブリー部品
5
5.02022/07/20
今まで使っていた市販のコンプレッサーでは，音が大きく作業環境が悪くなってしまうので，静音コンプレッサーを購入し，圧力スイ...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
QSNS-C110の受圧部の材質を教えてください。
A
SNS-C110の受圧部の材質は銅合金です。
