圧力スイッチ CQ20

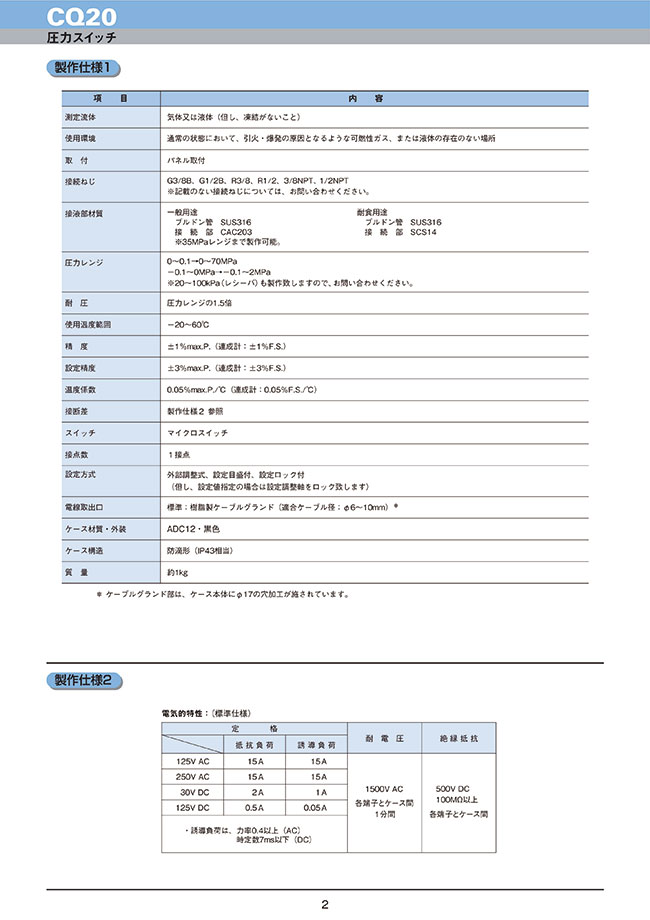

製品特長・仕様

感圧エレメントにブルドン管を使用した圧力スイッチで、このブルドン管の動きにより、マイクロスイッチを直接作動させて、回路をON・OFFします。
液面制御、流量制御等、空圧、水圧、油圧その他各種の流体の圧力制御に適しています。

圧力レンジと接断差・耐圧：

使用方法・使用事例

• （1） ご注文時に設定値のご要求がある場合、設定ロック用ボルト（六角穴付ボルトM4）を締め付けております。
  再度設定する場合、前面カバーを外して頂き、設定ロック用ボルトを設定調整軸が回せる程度（1/8回転程度）に緩めた後、ドライバー等を利用して設定調整軸を回して行います。
  設定後、設定ロック用ボルトの締め付けにより作動値が変化する場合がありますので、再度作動値を確認してください。設定値が変化している場合、再度設定してください。
• （2） ご注文時に設定値のご要求がない場合、設定調整軸のトルクを規定して製作しておりますので、外部から設定できます。
  ケース前面のプラグを取り外し、ドライバー等を使用し設定調整軸を回します。
  尚、設定ロック用ボルトを締め付けずに使用する際は、以下規定トルクの範囲内でご使用ください。
  【設定調整軸トルク：0.78～1.18 N・m】
• （3） 以下に接点形式毎の設定方法を記述します。

3-1 上限式（H）
上昇する圧力が設定針の示す設定点に到達した時ONします。
設定針を設定目盛の高い方向から移動して設定点に合わせます。

3-2 逆上限式（HR）
上昇する圧力が設定針の示す設定点に到達した時OFFします。
設定針を設定目盛の高い方向から移動して設定点に合わせます。

3-3 下限式（L）
下降する圧力が設定針の示す設定点に到達した時ONします。
設定針を設定目盛の低い方向から移動して設定点に合わせます。

3-4 逆下限式（LR）
下降する圧力が設定針の示す設定点に到達した時OFFします。
設定針を設定目盛の低い方向から移動して設定点に合わせます。

注意・禁止事項

• （1）本器は長野計器社の許可なく、生命維持に関する装置類への使用を禁止します。
• （2）本器は圧力導入口に加えられた圧力を計測する目的で製作されており、それ以外の用途への使用を禁止します。
• （3）圧力レンジを超える圧力を加えないで下さい。
• （4）使用温度範囲内でご使用下さい。
  使用温度範囲外で使用されますと計器が故障または破損し、けがや周囲を破壊する原因となります。
• （5）ダンピング
  本圧力スイッチにはダンピング機構が設けられていませんので脈動圧が加わる場合には、外部にダンプナ等のスナッバが必要となります。
• （6）スイッチングの“ON-OFF”信号確認に市販テスターを使用しますと、微小電流のためテスターの指針が不安定な状態を示す場合があります。これは必ずしもスイッチ不良ではありません。ON-OFF信号確認は、ブザーまたは実際に使用する負荷で行ってください。
• （7）硫化ガス（H₂S、SO₂）、アンモニアガス（NH₃）、硝酸ガス（HNO₃）、塩素ガス（Cl₂）等の悪性ガス雰囲気は、接点の接触不良や腐食による接点障害が起きますので使用は避けてください。
• （8）雰囲気中にシリコーンガスが存在しますと、アークエネルギーにより接点に酸化ケイ素（SiO₂）が堆積し、接点障害を発生することがあります。シリコーンオイル、シリコーン充填剤等シリコーン製品がある場合、圧力スイッチを遠ざけた場所へ取り付けるかシリコーンガス発生源を取り除いてください。
• （9）標準の電気定格は、3項の通りですが、特殊マイクロスイッチを内蔵した場合、異なることがありますので、本器に示す定格内で突入電流等を考慮し、余裕を持って
  使用してください。
• （10）誘導負荷で使用の場合、接点の寿命を延ばすため、保護回路（アークキラー）をご使用ください。リレーを使用する場合、接点保護回路内蔵形を選定してください。

【直流用】
逆耐電圧が回路電圧の10倍以上、順方向電流が
負荷電流以上のダイオードをご使用ください。

【交流用】
R：数10Ω
C：0.1～0.2μF

• （11）ケーブルグランドのシールナットの締め付けは手締めでも十分ですが、工具で締め付ける場合、負荷を感じた時点から90°（＝1/4回転）の増し締めが適正で、それ以上の締め込みは避けてください。過剰トルクはケーブルの損傷、シールナットの破損等の原因となります。
• （12）接液・接ガス部材質に対し腐食性のある測定流体には、使用しないで下さい。
  圧力エレメントが破損または破裂し、測定流体が放出することにより、けがや周囲を破壊する原因となります。
• （13）圧力スイッチ取り付け場所に機械的振動がある場合、可能であれば振動源から離して別のパネルを設けて取り付けてください。
  圧力スイッチ取出し口との間を、フレキシブルな銅パイプなどで配管する方法で行ってください。振動源と圧力スイッチを離しても、配管材質が鉄やステンレスのような硬いものですと、振動がこの配管を通して圧力スイッチに伝達し、離した意味がなくなる場合がありますので、注意してください。
• （14）ブルドン管々先に力を加えてマイクロスイッチを動作させないでください。
• （15）測定流体が酸素あるいは酸素を多量に含む流体の場合には禁油処理を施した圧力スイッチを使用してください。一般の製品では内部に油分が残留している場合があり、酸素と反応して発火・爆発の危険があります。
• （16）計器を取り外す際は、必ずバルブを閉じて測定流体が突出しないようにしてください。測定流体が突出すると、けがや周囲を破壊する可能性があります。
• （17）圧力スイッチ内の可動部への注油はしないでください。
• （18）圧力スイッチのフタを開けるときは必ず事前に電源を遮断してください。
  通電したまま配線作業を行うと感電の危険があります。尚、電源の遮断は必ず両切りとしてください。
• （19）製品自体の改造、またはあらたな機能付加による改造等は行わないでください。
  尚、修理は長野計器社にご相談ください。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-20～60℃です。
