棒状テンションゲージ（0点調整付水平垂直兼用）丸型バネ式

通常単価(税別): 17,541円～63,851円

税込単価: 19,295円～70,236円

通常出荷日：15日目

【特長】・水平垂直兼用タイプ（0点調整付）のばね式ハカリ。・丸型ばね式テンションゲージはばねの押力・...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：6 日目～

商品タイプ
棒形

ご注意

画像は「棒状テンションゲージ（0点調整付水平垂直兼用）丸型バネ式」用の代表画像です。

未確定 18 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

棒状テンションゲージ(0点調整付水平垂直兼用)丸型バネ式:関連画像

商品TOP

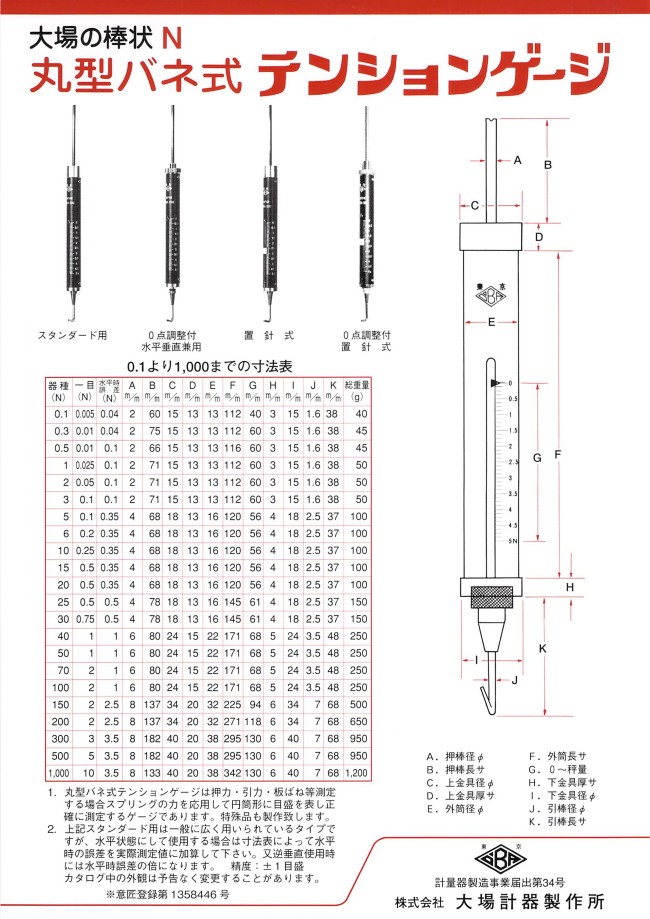

カタログ (見開き版)

絞り込み条件：12 項目の仕様が未選択です

器種
- 0.5N
- 1N
- 2N
- 3N
- 5N
- 6N
- 10N
- 15N
- 20N
- 25N
- 30N
- 40N
- 50N
- 70N
- 100N
- 150N
- 200N
- 300N
- 500N
- 1000N
一目盛
- 0.01N
- 0.025N
- 0.05N
- 0.1N
- 0.2N
- 0.25N
- 0.5N
- 0.75N
- 1N
- 2N
- 3N
- 5N
- 10N
押棒の長さ(mm)
- 66
- 68
- 71
- 78
- 80
- 137
- 182
- 133
押棒径(φ)
- 2
- 4
- 6
- 8
外筒サイズ(mm)
- 112（長さ)×13（径（φ）
- 116（長さ)×13（径（φ）
- 120（長さ)×16（径（φ）
- 145（長さ)×16（径（φ）
- 171（長さ)×22（径（φ）
- 225（長さ)×32（径（φ）
- 271（長さ)×32（径（φ）
- 295（長さ)×38（径（φ）
- 342（長さ)×38（径（φ）
引棒長さ(mm)
- 37
- 38
- 48
- 68
引棒径(φ)
- 1.6
- 2.5
- 3.5
- 7
水平時誤差(N)
- 0.1
- 0.35
- 0.5
- 1
- 2.5
- 3.5
上金具径(φ)
- 15
- 18
- 24
- 34
- 40
上金具厚さ(mm)
- 13
- 15
- 20
下金具径(φ)
- 15
- 18
- 24
- 34
- 40
下金具厚さ(mm)
- 3
- 4
- 5
- 6
タイプ
- □N-BOUTEN-ZEROTEN
出荷日
すべて
15日以内

型番リスト

表示件数

型番

器種

一目盛

押棒の長さ

(mm)

押棒径

(φ)

外筒サイズ

(mm)

引棒長さ

(mm)

引棒径

(φ)

水平時誤差

(N)

上金具径

(φ)

上金具厚さ

(mm)

下金具径

(φ)

下金具厚さ

(mm)

重量

(g)

最小発注数量

0.5N	0.01N	66	2	116（長さ)×13（径（φ）	38	1.6	0.1	15	13	15	3	45	1個
1N	0.025N	71	2	112（長さ)×13（径（φ）	38	1.6	0.1	15	13	15	3	50	1個
2N	0.05N	71	2	112（長さ)×13（径（φ）	38	1.6	0.1	15	13	15	3	50	1個
3N	0.1N	71	2	112（長さ)×13（径（φ）	38	1.6	0.1	15	13	15	3	50	1個
5N	0.1N	68	4	120（長さ)×16（径（φ）	37	2.5	0.35	18	13	18	4	100	1個
6N	0.2N	68	4	120（長さ)×16（径（φ）	37	2.5	0.35	18	13	18	4	100	1個
10N	0.25N	68	4	120（長さ)×16（径（φ）	37	2.5	0.35	18	13	18	4	100	1個
15N	0.5N	68	4	120（長さ)×16（径（φ）	37	2.5	0.35	18	13	18	4	100	1個
20N	0.5N	68	4	120（長さ)×16（径（φ）	37	2.5	0.35	18	13	18	4	100	1個
25N	0.5N	78	4	145（長さ)×16（径（φ）	37	2.5	0.5	18	13	18	4	150	1個
30N	0.75N	78	4	145（長さ)×16（径（φ）	37	2.5	0.5	18	13	18	4	150	1個
40N	1N	80	6	171（長さ)×22（径（φ）	48	3.5	1	24	15	24	5	250	1個
50N	1N	80	6	171（長さ)×22（径（φ）	48	3.5	1	24	15	24	5	250	1個
70N	2N	80	6	171（長さ)×22（径（φ）	48	3.5	1	24	15	24	5	250	1個
100N	2N	80	6	171（長さ)×22（径（φ）	48	3.5	1	24	15	24	5	250	1個
150N	2N	137	8	225（長さ)×32（径（φ）	68	7	2.5	34	20	34	6	500	1個
200N	2N	137	8	271（長さ)×32（径（φ）	68	7	2.5	34	20	34	6	650	1個
300N	3N	182	8	295（長さ)×38（径（φ）	68	7	3.5	40	20	40	6	950	1個

通常単価(税別) (税込単価)	通常出荷日

17,754円 ( 19,529円 )	15日目
19,600円 ( 21,560円 )	15日目
19,600円 ( 21,560円 )	15日目
17,541円 ( 19,295円 )	15日目
21,600円 ( 23,760円 )	15日目
19,378円 ( 21,316円 )	15日目
20,769円 ( 22,846円 )	15日目
19,378円 ( 21,316円 )	15日目
19,378円 ( 21,316円 )	15日目
23,600円 ( 25,960円 )	15日目
20,372円 ( 22,409円 )	15日目
26,241円 ( 28,865円 )	15日目
26,241円 ( 28,865円 )	15日目
27,924円 ( 30,716円 )	15日目
29,923円 ( 32,915円 )	15日目
53,626円 ( 58,989円 )	15日目
53,626円 ( 58,989円 )	15日目
63,851円 ( 70,236円 )	15日目

詳細情報

基本情報

【特長】
・水平垂直兼用タイプ（0点調整付）のばね式ハカリ。
・丸型ばね式テンションゲージはばねの押力・引力等を測定する場合、スプリングの力を応用して円筒形に目盛を表し正確に測定するゲージです。
・水平状態にして使用する場合は0点を調整すれば、誤差なく実際の測定値をそのまま表示します。
【用途】
・ばねの押力・引力を測定します。

ご注意

画像は「棒状テンションゲージ（0点調整付水平垂直兼用）丸型バネ式」用の代表画像です。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
