製品特長・仕様
規格表
意匠登録 第1224274号
※外観は予告なく変更することがあります。

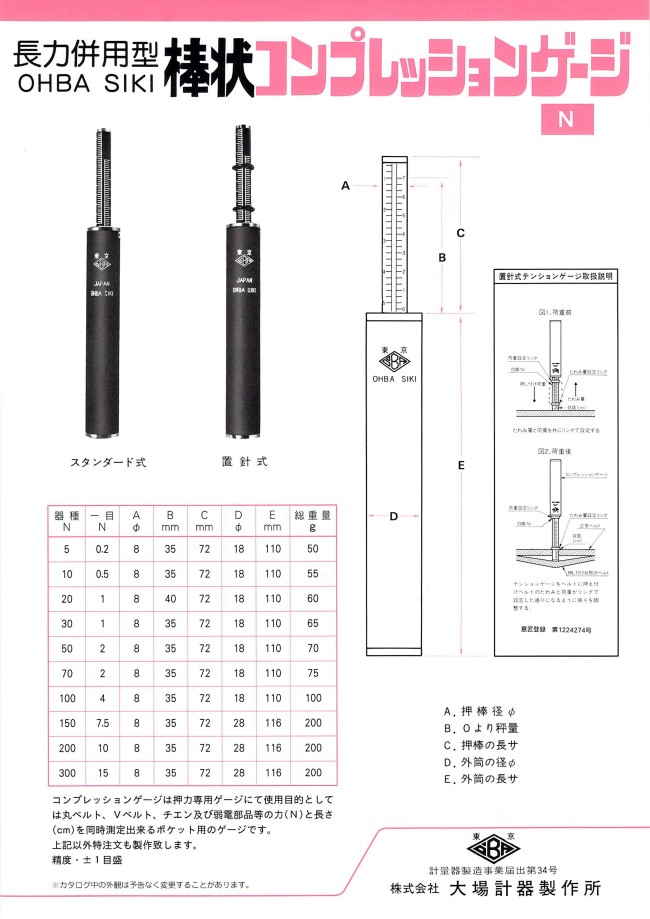

外形図
A. 押棒径φ B. 0より秤量 C. 押棒の長サ D. 外筒の径φ E. 外筒の長サ
使用方法・使用事例
置針式テンションゲージ取り扱い説明
図1. 荷重前
たわみ量と荷重を共にリングで設定する
図2. 荷重後
テンションゲージをベルトに押え付けベルトのたわみと荷重がリングで設定した通りになるように張りを調整する。
絞り込み条件：3 項目の仕様が未選択です
器種
- 5N
- 10N
- 20N
- 30N
- 50N
- 70N
- 100N
- 150N
- 200N
- 300N
一目盛
- 0.2N
- 0.5N
- 1N
- 2N
- 4N
- 7.5N
- 10N
- 15N
外筒サイズ(mm)
- 110（長さ）×18（径（Ф）
- 116（長さ）×28（径（Ф）
タイプ
- □N-KONPU
出荷日
- すべて
- 6日以内
- 13日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,865円 ( 22,952円 ) | 6日目 |
22,705円21,022円 ( 23,124円 ) | 6日目 |
20,724円 ( 22,796円 ) | 6日目 |
28,965円26,277円 ( 28,905円 ) | 6日目 |
38,620円34,070円 ( 37,477円 ) | 6日目 |
38,620円 ( 42,482円 ) | 6日目 |
47,297円42,231円 ( 46,454円 ) | 6日目 |
45,061円 ( 49,567円 ) | 13日目 |
60,540円54,056円 ( 59,462円 ) | 13日目 |
詳細情報
基本情報
【特長】
・コンプレッションゲージは押力専用ゲージです（置針式）。
・精度：±1目盛。
【用途】
・丸ベルト、Vベルト、チェン及び弱電部品等の力（N）と長さ（cm）を同時測定できるポケット用のゲージです。
ご注意
- 画像は「棒状コンプレッションゲージ 置針式 長力併用型」の代表画像です。
