ＥＡＲＴＨ　ＭＡＮ

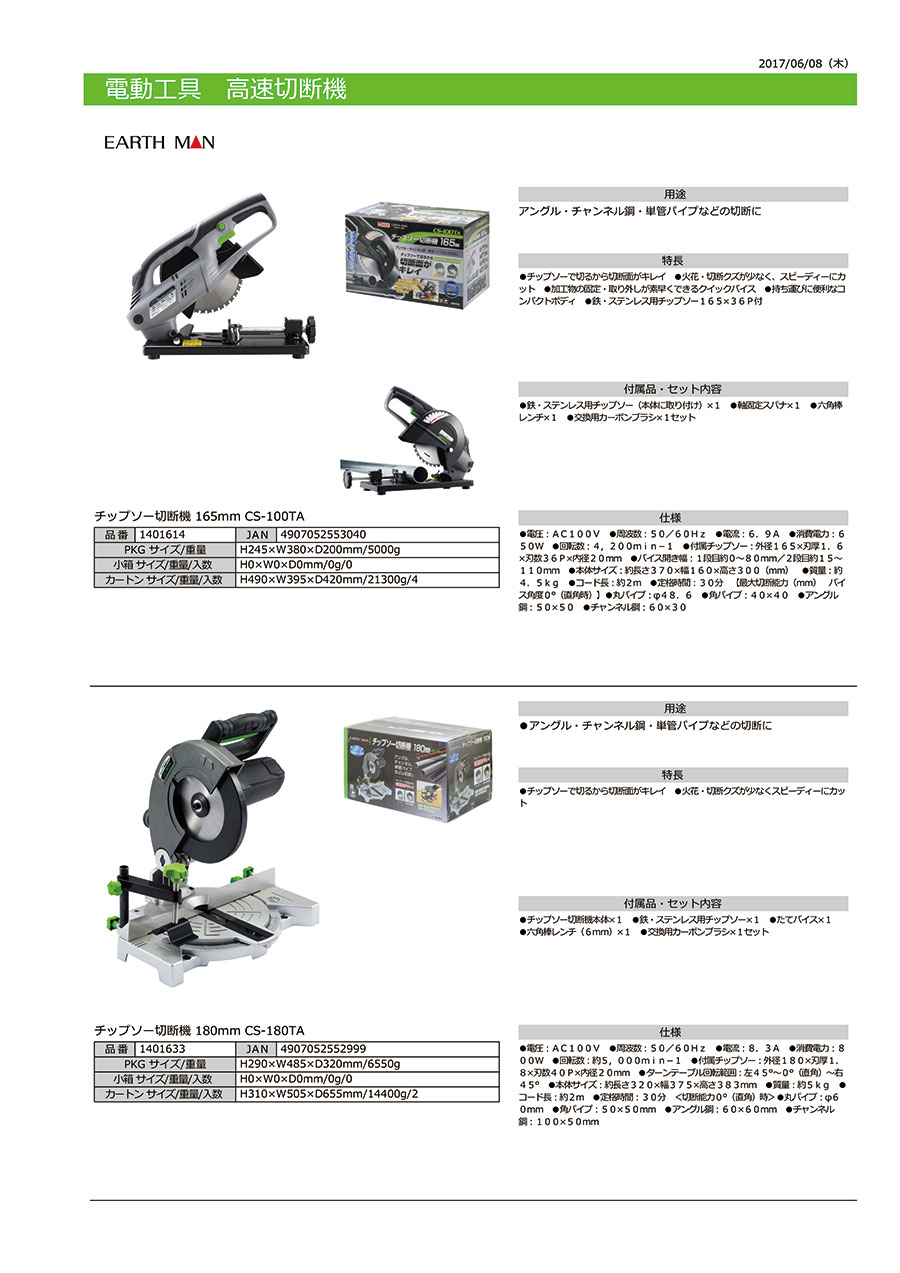

チップソー切断機 180mm CS-180TA

チップソー切断機 180mm CS-180TA 1401633

型番:

1401633
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

電気丸のこ電気丸のこミニボール盤 BB-100Aミニボール盤 BB-100Aスプレーブースセットスプレーブースセット
－閉じる

1401633の仕様・寸法情報

商品タイプ
チップソー切断機
用途
鉄工用
定格電流(A)
8.3
電圧(V)
AC100
最大無負荷回転数(rpm)
約5000
消費電力(W)
800
コード長さ(m)
約2
パッケージサイズ(mm)
H290×W485×D320
重量(g)
6550（本体：約5000）
付属チップソー(mm)
外径180×刃厚1.8×刃数40P×内径20
本体サイズ(mm)
約320×375×383
定格時間(分)
30
JANコード
4907052552999
ターンテーブル回転範囲
左45°～0°（直角）～右45°

型番リスト

表示件数
  • 1
    • 型番
    1401633
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,608円
    ( 18,269円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・チップソーで切るから切断面がキレイ
    ・火花・切断クズが少なくスピーディーにカット
    【用途】
    ・アングル・チャンネル鋼・単管パイプなどの切断に
    【付属品・セット内容】
    ・チップソー切断機本体×1
    ・鉄・ステンレス用チップソー×1
    ・たてバイス×1
    ・六角棒レンチ（6mm）×1
    ・交換用カーボンブラシ×1セット
    【仕様】
    ・電圧：AC100V
    ・周波数：50／60Hz
    ・電流：8.3A
    ・消費電力：800W
    ・回転数：約5,000min-1
    ・付属チップソー：外径180×刃厚1.8×刃数40P×内径20mm
    ・ターンテーブル回転範囲：左45°～0°（直角）～右45°
    ・本体サイズ：約長さ320×幅375×高さ383mm
    ・質量：約5kg
    ・コード長：約2m
    ・定格時間：30分<切断能力0°（直角）時>
    ・丸パイプ：Φ60mm
    ・角パイプ：50×50mm
    ・アングル鋼：60×60mm
    ・チャンネル鋼：100×50mm

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    【最大切断能力（mm）】

    加工材ターンテーブル角度
    0°（直角）45°
    丸パイプφ60φ60
    角パイプ50×5050×50
    アングル鋼60×6050×50
    チャンネル鋼100×5075×45

    使用方法・使用事例

    使用方法

    切断角度の調整

    1. ターンテーブル固定ツマミをゆるめてターンテーブルを回転させ、切断角度を調整することができます。合わせ位置をターンテーブル角度目盛に合わせて、お好みの角度に調整してください。

    2. ターンテーブル角度調整後はターンテーブル固定ツマミをしっかりと締め付けて、切断中にターンテーブルが動かないように固定してください。
    チップソー切断機 180mm CS-180TA 使用方法1

    加工物の固定

    たてバイスの使い方
    1. たてバイスの支柱をガイドフェンスの左右2ヶ所にある、たてバイス取付穴の一方に差し込み、たてバイス固定ネジをしっかり締めてください。
    チップソー切断機 180mm CS-180TA 使用方法2
    2. 加工物をターンテーブルとガイドフェンスに密着させ、たてバイスの押さえプレートの中心と加工物の中心が合うようにアームの位置を調節してください。
    アームの位置が決まったら、アームの固定ネジをしっかりと締めてください。

    3. 加工物固定ノブを締め付けて、加工物が動かないよう確実に固定してください。
    ※加工物固定ノブは適度な力で締め付けてください。
    締め過ぎると、たてバイスやたてバイス取付穴が破損する場合があります。
    チップソー切断機 180mm CS-180TA 使用方法3

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    チップソー切断機 180mm CS-180TAの型番1401633のページです。 型番1401633に関する仕様情報を記載しております。
    チップソー切断機 180mm CS-180TAのレビュー
    4平均満足度：4.01件のレビュー
    金属切断
    4
    満足度：4.02019/03/31
    切断能力は問題なく使える。 ただ材を抑えるバイスの剛性に不安があり、 もう一方をしっかり押さえていないとズレが生じる。
