MSTコーポレーション

テストバーチェックメイトCMA型

カタログ |

通常単価(税別): 85,500円～104,500円

税込単価: 94,050円～114,950円

通常出荷日：3日目

バランス修正（オプション）により、動的精度チェックもできる。【特長】・機械主軸の振れ精度を管理し、更...

BT主軸には市販のプルスタッドを取付けてご使用下さい。
・NT30は0°と180°方向のみ取付けできます。
・自動工具交換はできません。（NT30を除く）

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

簡単に機械主軸の振れ精度チェックが行える

本体は、中空構造で軽いため、日頃のメンテナンスが楽になります。特に横型マシニングセンタでお使いいただく場合は、倒れが少なく、測定に最適です。

お手軽 CMA型
バランス修正（オプション）
G2.5以下/30000min-1により
動的精度チェックが可能

本格 CMB型
Z軸の倒れや移動精度が測定できる
テストバーチェックメイトCMB型はこちら

本体に実測値をマーキング

本体にマーキングされた振れ精度と位相を利用する事で正確に測定できます。

・長さ（実測値）
・直径（実測値）
・振れ精度（実測値）
・位相（45° 毎）

また、ドライブキーがないため、どの位相でも取り付けできるので振れの測定が簡単です。

ネームリングと目盛リングが傷や打痕を防ぐ

横置きしてもテーパ部やストレート部の接触がありません。

外形図

左の「絞り込み条件」よりご希望の外形をご指定ください

使用方法・使用事例

使用例

型番リスト

表示件数

型番

重量

(ｇ)

ホルダ長さ L

(mm)

φD

(mm)

バランス修正

Fig.

備考

最小発注数量

400	125	20	なし	3	35	75	HSK-A/-E 兼用	1個
500	125	20	なし	3	45	65	HSK-A/-E 兼用	1個
1000	175	25	なし	3	50	110	HSK-A/-E 兼用	1個
1200	175	25	なし	3	50	110	HSK-A/-E 兼用	1個
3000	225	30	なし	3	65	145	HSK-A/-E 兼用	1個
700	125	20	なし	1	45	65	BT 兼用	1個
1300	175	25	なし	2	50	110	BT 兼用	1個
3500	225	30	なし	2	65	145	BT 兼用	1個

通常単価(税別) (税込単価)	通常出荷日

90,250円 ( 99,275円 )	3日目
90,250円 ( 99,275円 )	3日目
95,000円 ( 104,500円 )	3日目
99,750円 ( 109,725円 )	3日目
104,500円 ( 114,950円 )	3日目
85,500円 ( 94,050円 )	3日目
90,250円 ( 99,275円 )	3日目
99,750円 ( 109,725円 )	3日目

詳細情報

基本情報

基本情報

バランス修正（オプション）により、動的精度チェックもできる。
【特長】
・機械主軸の振れ精度を管理し、更なる高精度加工の実現！
・ツールホルダの性能を最大限に発揮！
・中空で軽量！扱いやすい！
・実測値を本体にマーキング。
・Z軸原点出しにも便利。
・正確な振れ精度と位相がわかる。
・どの位相でも取付けができる。
・傷や打痕を防ぐ。

ご注意

BT主軸には市販のプルスタッドを取付けてご使用下さい。
・NT30は0°と180°方向のみ取付けできます。
・自動工具交換はできません。（NT30を除く）

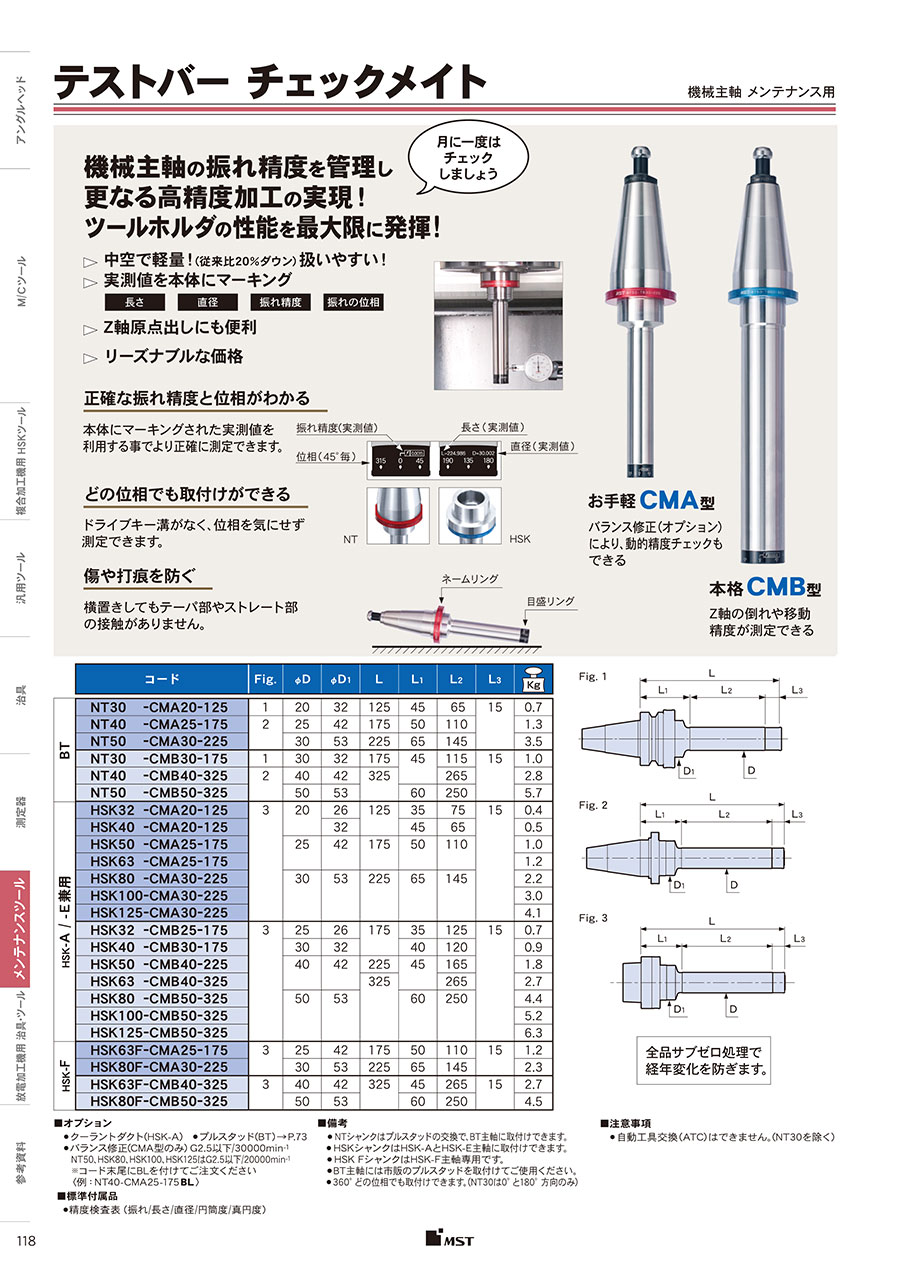

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MSTコーポレーション
テストバーチェックメイトCMB型
日研工作所
HSKテストバー

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
