大昭和精機

二面拘束HSKシャンクメガダブルパワーチャックジェットスルータイプ（Aタイプ）

カタログ |

通常単価(税別): 37,592円～63,300円

税込単価: 41,351円～69,630円

通常出荷日：5日目～6日目

ナットとボディが完全密着。スピンドルと一体化に迫る高速・高剛性チャック。

レンチは付属しておりません。クーラントパイプは付属していません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

高精度二面拘束をフルに発揮するHSKツーリングシステム

HSKはドイツで生まれた中空ショートテーパのツーリングシステムです。機械主軸とホルダがテーパとフランジ端面の二面を同時密着させることによって、剛性と精度向上を目的とした主軸インターフェイスです。

トルク伝達に重要なドライブーキー

HSK A シャンク（DIN 69893-1）（ISO 12164）ではトルク伝達はテーパ小端にあるドライブキー溝で行ないます。この時重要となるのはドライブキー溝の外側にあるR 面です。このR 面でトルクを受けるように設計されています。大昭和精機ではこのドライブキー溝幅およびR 面を正確な寸法にするため全てのツールを熱処理後の加工で仕上げています。

二面拘束HSKシャンクメガダブルパワーチャックジェットスルータイプ（Aタイプ）製品特長関連画像1

厳選した材料を使用

中空の1/10テーパであるHSKシャンクは、表のように非常に薄肉になっており、割れなどのトラブル発生が懸念されます。
そのために、大昭和精機では最適な硬度と強度を有する厳選した材質を採用し、トラブルの防止を行なっています。

二面拘束HSKシャンクメガダブルパワーチャックジェットスルータイプ（Aタイプ）製品特長関連画像2

HSKサイズ	T
25	1.09
32	1.25
40	1.92
50	2.60
63	3.47
100	5.17

豊富な商品アイテム

高速対応ツーリングを初め、高精度・高剛性タイプ・旋削加工ツーリングなど、数多くの商品アイテムを取り揃え、最先端の加工ニーズにお応えします。

タイプ	テーパ
HSK A	40, 50, 63, 100, 125
HSK E	25, 32, 40, 50
HSK F	63
HSK T	63, 100

二面拘束HSKシャンクメガダブルパワーチャックジェットスルータイプ（Aタイプ）製品特長関連画像3

外形図

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

最高回転数

(min-1)

図面タイプ

CADデータ有無

φD1

(mm)

質量

(g)

適合メガレンチ

最小発注数量

50	16.0以下	16.0以上	16	52	64	87.5	46	28000	1	-	-	28	1000	MGR46L	1個
50	20.0以下	20.0以上	20	53	65	88.5	50	28000	1	-	-	33	1100	MGR50L	1個
63	12.0以下	12.0以上	12	43	51	76	38	30000	-	-	43	25	1100	MGR38	1個
63	12.0以下	12.0以上	12	43	65	106	38	30000	-	-	43	25	1500	MGR38	1個
63	16.0以下	16.0以上	16	52	57	82	42	28000	2	2D/3D	53	27	1300	MGR42L	1個
63	20.0以下	20.0以上	20	58	67	92	50	28000	2	2D/3D	55	36	1600	MGR50L	1個
63	20.0以下	20.0以上	20	58	87	122	50	28000	2	2D/3D	55	36	2100	MGR50L	1個
63	20.1以上	20.0以上	25	59	77	102	62	28000	1	2D/3D	-	41	2000	MGR62L	1個
63	20.1以上	20.0以上	32	66	82	107	70	28000	1	2D/3D	-	35	2200	MGR70L	1個
100	12.0以下	12.0以上	12	43	65	106	38	30000	-	-	43	25	3000	MGR38	1個
100	12.0以下	12.0以上	12	43	65	136	38	30000	-	-	43	25	3500	MGR38	1個
100	16.0以下	16.0以上	16	52	73	107.5	46	28000	2	-	55	26	3500	MGR46L	1個
100	16.0以下	16.0以上	16	52	73	137.5	46	28000	2	-	55	26	4100	MGR46L	1個
100	20.0以下	20.0以上	20	58	75	107.5	60	28000	2	-	69	28	4100	MGR60L	1個
100	20.0以下	20.0以上	20	58	87	137.5	60	28000	2	-	69	28	5000	MGR60L	1個
100	20.0以下	20.0以上	20	58	71	167.5	60	28000	2	-	69	28	5900	MGR60L	1個
100	20.1以上	20.0以上	25	67	75	107.5	70	28000	2	-	77	34	4500	MGR70L	1個
100	20.1以上	20.0以上	25	67	92	137.5	70	28000	2	-	77	34	5600	MGR70L	1個
100	20.1以上	20.0以上	25	67	78	167.5	70	28000	2	-	77	34	6800	MGR70L	1個
100	20.1以上	20.0以上	32	73	85	117.5	80	28000	2	-	86	42	5000	MGR80L	1個
100	20.1以上	20.0以上	32	73	105	137.5	80	28000	2	-	86	42	5800	MGR80L	1個
100	20.1以上	20.0以上	32	73	107	167.5	80	28000	2	-	86	42	7100	MGR80L	1個
100	20.1以上	20.0以上	42	73	85	117	99	28000	1	-	-	42	5500	MGR99L	1個

通常単価(税別) (税込単価)	通常出荷日

44,225円 ( 48,648円 )	5日目
45,783円 ( 50,361円 )	5日目
42,488円 ( 46,737円 )	5日目
43,968円 ( 48,365円 )	5日目
37,592円 ( 41,351円 )	5日目
38,916円 ( 42,808円 )	5日目
41,789円 ( 45,968円 )	5日目
41,789円 ( 45,968円 )	5日目
43,129円 ( 47,442円 )	6日目
53,295円 ( 58,625円 )	5日目
54,626円 ( 60,089円 )	5日目
52,700円 ( 57,970円 )	5日目
54,000円 ( 59,400円 )	5日目
54,000円 ( 59,400円 )	5日目
55,400円 ( 60,940円 )	5日目
56,800円 ( 62,480円 )	5日目
55,400円 ( 60,940円 )	5日目
56,800円 ( 62,480円 )	5日目
58,200円 ( 64,020円 )	5日目
56,800円 ( 62,480円 )	5日目
58,200円 ( 64,020円 )	5日目
59,600円 ( 65,560円 )	5日目
63,300円 ( 69,630円 )	5日目

詳細情報

基本情報

基本情報

ナットとボディが完全密着。スピンドルと一体化に迫る高速・高剛性チャック。

ご注意

レンチは付属しておりません。クーラントパイプは付属していません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

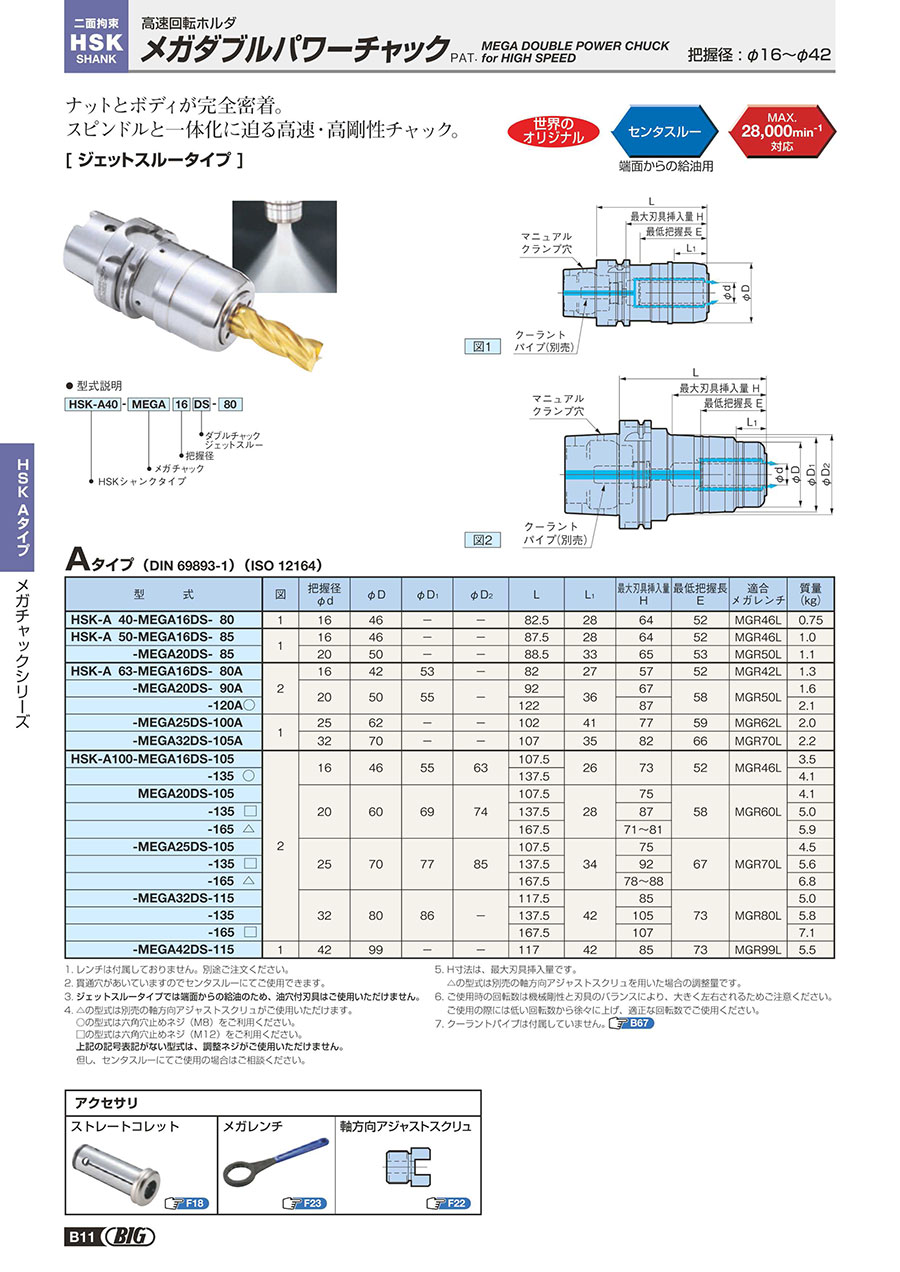

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
大昭和精機
HSKシャンクニューベビーチャック（Aタイプ）HSK-A63
大昭和精機
HSKシャンクニューハイパワーミーリングチャック Sタイプ（Aタイプ）HSK-A63

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
