角型エアーニッパー
- 通常単価(税別)
- 16,535円～30,102円
- 税込単価
- 18,189円～33,112円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
自動機や治具への取付けに最適な機械取付け用エアーニッパー。【特長】・吸気位置が180度調整できる。・豊...
詳細を確認
- 商品タイプ
- エアニッパ
- ホース内径 (mm)
- 5
- エアー吸入口ネジ径
- Rc1/8
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 割れ、欠け、摩耗、変形などの異常が認められた場合には使用しないでください。
工具は、本来の使用目的以外で使用しないでください。無理な姿勢で作業しないでください。
常に足元をしっかりさせ、バランスを保つようにしてください。改造しないでください。
加熱、加工などをした場合は著しく品質の低下を招きます。
作業時は、必ず保護メガネを着用してください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
角型エアーニッパーの特長

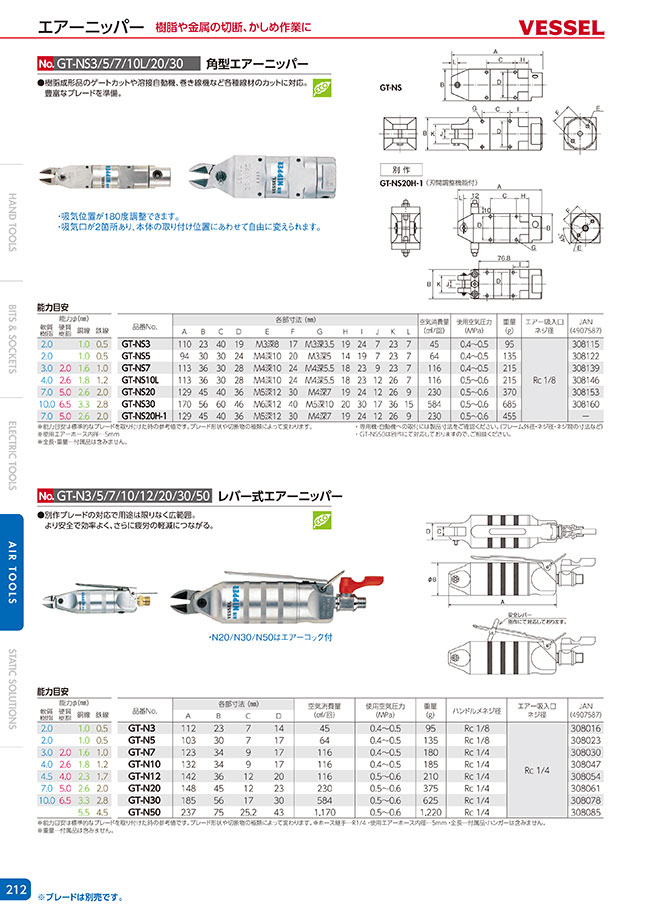

GT-NSの外形寸法図
GT-NS20H-1（刃開調整機能付）の外形寸法図
| 能力φ（mm） | 品番No. | 各部寸法（mm） | 空気消費量 （cm3/回） | 使用空気圧力 （MPa） | 重量 （g) | エアー吸入口ネジ径 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軟質樹脂 | 硬質樹脂 | 銅線 | 鉄線 | A | B | C | D | E | F | G | H | I | J | K | L | |||||
| 2.0 | - | 1.0 | 0.5 | GT-NS5 | 94 | 30 | 30 | 24 | M4深10 | 20 | M3深5 | 14 | 19 | 7 | 23 | 7 | 64 | 0.4～0.5 | 135 | Rc 1/8 |
| 4.0 | 2.6 | 1.8 | 1.2 | GT-NS10L | 113 | 36 | 30 | 28 | M4深10 | 24 | M4深5.5 | 18 | 23 | 12 | 26 | 7 | 116 | 0.5～0.6 | 215 | |
| 7.0 | 5.0 | 2.6 | 2.0 | GT-NS20H-1 | 129 | 45 | 40 | 36 | M5深12 | 30 | M4深7 | 19 | 24 | 12 | 26 | 9 | 230 | 0.5～0.6 | 455 | |
- ※ 能力目安は標準的なブレードを取り付けた時の参考値。ブレード形状や切断物の種類によって変わる。
- ※ 使用エアーホース内径：5mm。
- ※ 全長・重量：付属品は含まない。
- ※ 専用機・自動機への取付には製品寸法をご確認ください（フレーム外径・ネジ径・ネジ間の寸法など）。
製品仕様
製品の3Dイメージ
- 樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。
- 豊富なブレードを準備。
- 吸気位置が180度調整できる。
- 吸気口が6箇所あり、本体の取り付け位置にあわせて自由に変えられる。
製品仕様
製品の3Dイメージ
ブレード取付例の画像
- 樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。
- 豊富なブレードを準備。
- 吸気位置が180度調整できる。
- 吸気口が2箇所あり、本体の取り付け位置にあわせて自由に変えられる。
製品仕様
製品のイメージ画像（画像はGT-NS20）
- 樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。
- 豊富なブレードを準備。
- 吸気位置が180度調整できる。
- 吸気口が2箇所あり、本体の取り付け位置にあわせて自由に変えられる。
絞り込み条件：10 項目の仕様が未選択です
切断能力(鉄線)(mm)
- 0.5
- 1.2
- 2
- 2.8
切断能力(銅線)(mm)
- 1
- 1.8
- 2.6
- 3.3
空気消費量(cm³/回)
- 64
- 116
- 230
- 584
使用空気圧(MPa)
- 0.4～0.5
- 0.5～0.6
能力(軟質樹脂)φ(mm)
- 2.0
- 4
- 7.0
- 10
能力(硬質樹脂)φ(mm)
- 2.6
- 5.0
- 6.5
幅(mm)
- 30
- 36
- 45
- 56
奥行(mm)
- 94
- 113
- 129
- 170
高さ(mm)
- 30
- 36
- 45
- 56
質量(g)
- 135
- 215
- 370
- 455
- 685
タイプ
- GT-NS10L
- GT-NS20
- GT-NS20H
- GT-NS30
- GT-NS5
出荷日
- すべて
- 当日出荷可能
- 2日以内
- 6日以内
詳細情報
基本情報
自動機や治具への取付けに最適な機械取付け用エアーニッパー。
【特長】
・吸気位置が180度調整できる。
・豊富なブレードを準備。
【用途】
・樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。
・吸気口が2箇所あり、本体の取り付け位置にあわせて自由に変えられる。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 割れ、欠け、摩耗、変形などの異常が認められた場合には使用しないでください。
工具は、本来の使用目的以外で使用しないでください。無理な姿勢で作業しないでください。
常に足元をしっかりさせ、バランスを保つようにしてください。改造しないでください。
加熱、加工などをした場合は著しく品質の低下を招きます。
作業時は、必ず保護メガネを着用してください。
