京セラ

ミーリング用ホルダ 極小径

ミーリング用ホルダ 極小径
通常単価(税別)
15,670円～34,073円
税込単価
17,237円～37,480円
通常出荷日：2日目～5日目

【特長】・極小径・高送りカッタです・低抵抗でびびりにくく、高能率加工を実現します【用途】・高送りエンド...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

MEC型 エンドミル

京セラ

MEC型 エンドミル
通常価格(税別)： 16,909円 (税込価格：18,600円)

通常出荷日：在庫品1日目

よく一緒に見られています

MFH型 高送りカッタ MFH mini エンドミル

京セラ

MFH型 高送りカッタ MFH mini エンドミル
通常価格(税別)： 22,295円 (税込価格：24,525円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

仕様

MFH12-S12-01-3T【特長】
・極小径・高送りカッタです。
・低抵抗でびびりにくく、高能率加工を実現します。
・BT32など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル。
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工。
【商品仕様】
・刃径(mm)：12
・刃数：3
・全長(mm)：80
・シャンク径(mm)：12
・適合チップ：LPGT0102
・スクリュークランプ方式
・標準シャンク
・クーラントホール有り
・JANコード：4960664778379
・トラスココード：823-0088
・質量：75.9g
MFH14-S12-01-3T【特長】
・極小径・高送りカッタです。
・低抵抗でびびりにくく、高能率加工を実現します。
・BT33など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル。
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工。
【商品仕様】
・刃径(mm)：14
・刃数：3
・全長(mm)：80
・シャンク径(mm)：12
・適合チップ：LPGT0102
・スクリュークランプ方式
・オーバーサイズシャンク
・クーラントホール有り
・JANコード：4960664778386
・トラスココード：823-0089
・質量：81.7g
MFH14-W12-01-3T【特長】
・MFH Micro型：極小径・高送りカッタ。低抵抗でびびりにくく、高能率加工を実現します。BT30など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工
【商品仕様】
・適合チップ：LPGT0102
・スクリュークランプ方式
・オーバーサイズシャンク
・クーラントホール有り
・JANコード：4960664778430
・トラスココード：827-6553
・質量：68.7g
MFH08-S10-01-1T【特長】
・極小径・高送りカッタです。
・低抵抗でびびりにくく、高能率加工を実現します。
・BT30など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル。
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工。
【商品仕様】
・刃径(mm)：8
・刃数：1
・全長(mm)：75
・シャンク径(mm)：10
・適合チップ：LPGT0102
・スクリュークランプ方式
・標準シャンク
・クーラントホール有り
・JANコード：4960664778355
・トラスココード：823-0086
・質量：51.4g
MFH10-S10-01-2T【特長】
・低抵抗でびびりに強く、高能率加工を実現。
・切削可能領域が広く、安定した高送り加工が可能。
MFH16-S16-01-4T【特長】
・極小径・高送りカッタです。
・低抵抗でびびりにくく、高能率加工を実現します。
・BT34など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル。
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工。
【商品仕様】
・刃径(mm)：16
・刃数：4
・全長(mm)：90
・シャンク径(mm)：16
・適合チップ：LPGT0102
・スクリュークランプ方式
・標準シャンク
・クーラントホール有り
・JANコード：4960664778393
・トラスココード：823-0090
・質量：136.5g
MFH08-W10-01-1T【特長】
・MFH Micro型：極小径・高送りカッタ。低抵抗でびびりにくく、高能率加工を実現します。BT30など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工
【商品仕様】
・適合チップ：LPGT0102
・スクリュークランプ方式
・ウェルドンシャンク
・クーラントホール有り
・JANコード：4960664778409
・トラスココード：827-6550
・質量：41.8g
MFH10-W10-01-2T【特長】
・低抵抗でびびりに強く、高能率加工を実現。
・切削可能領域が広く、安定した高送り加工が可能。
MFH12-W12-01-3T【特長】
・MFH Micro型：極小径・高送りカッタ。低抵抗でびびりにくく、高能率加工を実現します。BT30など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工
【商品仕様】
・適合チップ：LPGT0102
・スクリュークランプ方式
・ウェルドンシャンク
・クーラントホール有り
・JANコード：4960664778423
・トラスココード：827-6552
・質量：64g
MFH16-W16-01-4T【特長】
・MFH Micro型：極小径・高送りカッタ。低抵抗でびびりにくく、高能率加工を実現します。BT30など小型マシニングセンタにも対応します。
【用途】
・高送りエンドミル
・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工
【商品仕様】
・適合チップ：LPGT0102
・スクリュークランプ方式
・ウェルドンシャンク
・クーラントホール有り
・JANコード：4960664778447
・トラスココード：827-6554
・質量：114.9g




製品特長・仕様

製品の基本仕様・特長

MFH型　極小径・高送りカッタ MFH Micro エンドミル 3次元凸型切れ刃

3次元凸型切れ刃：MFH Micro

・低抵抗でびびりに強い

G級品で高精度。3次元凸型切れ刃の働きにより、切削抵抗の上昇を抑制

切削抵抗比較（参考値）
MFH型　極小径・高送りカッタ MFH Micro エンドミル 切削抵抗比較グラフ
切削条件：Vc=120m/min、fz=0.6mm/t、ap=0.4mm
カッタ径φ10mm、溝加工、Dry 被削材：S50C
ワーク食い付き時の切削抵抗（参考値）
MFH型　極小径・高送りカッタ MFH Micro エンドミル 切削抵抗比較グラフ（ワーク食い付き時）
切削条件：Vc=120m/min、fz=0.6mm/t、ap×ae=0.4×5mm
カッタ径φ10mm、溝加工、Dry 被削材：S50C

・広範囲な加工領域に対応

最大縦切込み0.5mmで広範囲な加工領域
小型マニシングセンタでも安定加工が可能

・ソリッドエンドミルからの置換でコストダウン

びびりを抑制し、ソリッドエンドミルを超える加工能率を実現

切削能力マップ（カッタ径φ10mm）
MFH型　極小径・高送りカッタ MFH Micro エンドミル 切削能力マップ
MFH Microとソリッドエンドミルの能率比較例（機械部品 溝加工 被削材：S50C）
MFH型　極小径・高送りカッタ MFH Micro エンドミル 能率比較例図

性能・試験情報

切削能力

カッタ径：φ8-φ12
MFH型　極小径・高送りカッタ MFH Micro エンドミル カッタ径φ8/-φ12
カッタ径：φ14-φ16
MFH型　極小径・高送りカッタ MFH Micro エンドミル カッタ径φ14-φ16

加工実例

金型 SKD61
MFH型　極小径・高送りカッタ MFH Micro エンドミル 加工実例1

PR1535は他社品Iに対し、加工能率が1.3倍以上に向上
加工後の刃先状態も良好で、約2倍の寿命向上が可能
（ユーザー様の評価による）

産業機械部品 SUS440C
MFH型　極小径・高送りカッタ MFH Micro エンドミル 加工実例2

PR1535は他社品Jに対し、加工時間が30％以上向上
（ユーザー様の評価による）

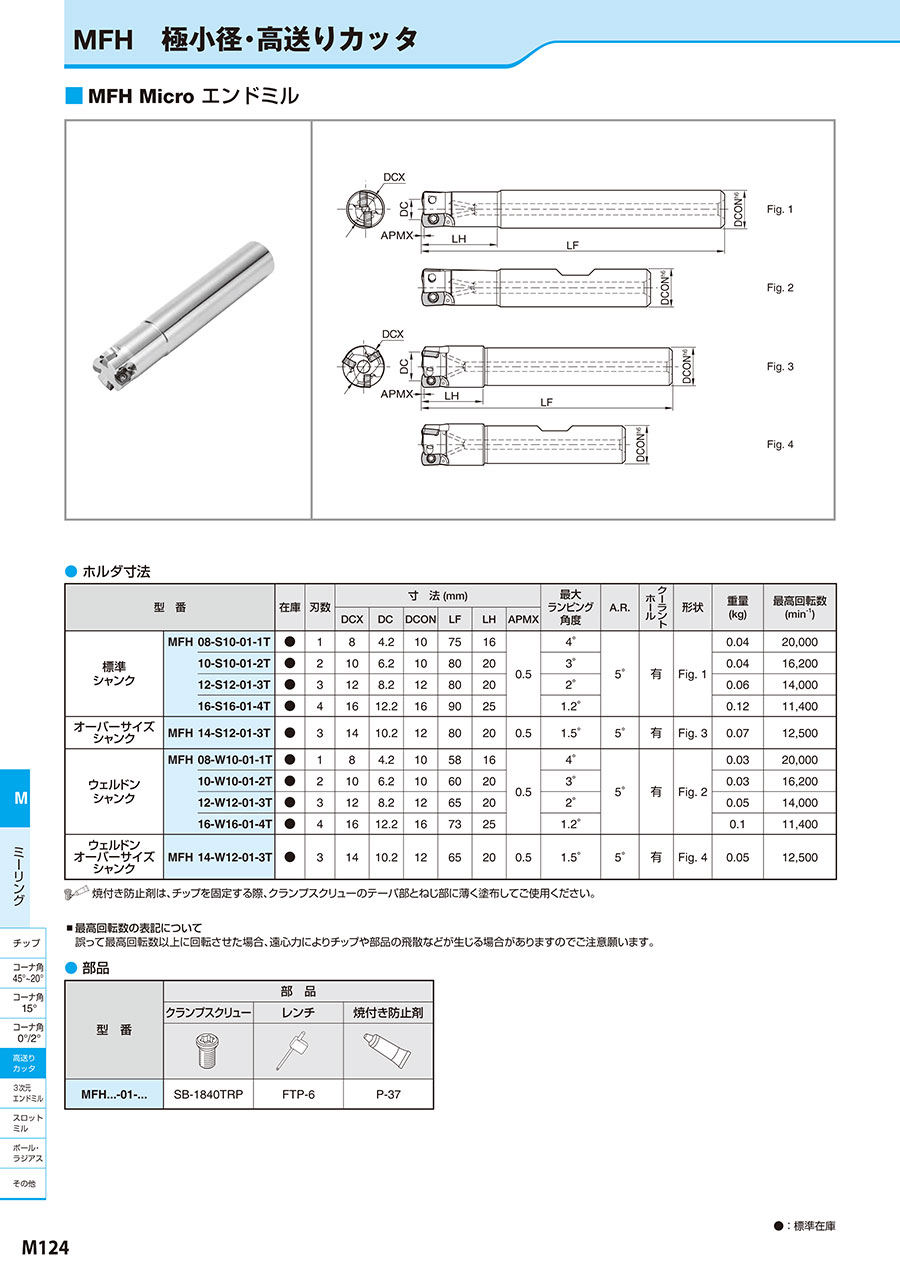

外形図

MFH型　極小径・高送りカッタ MFH Micro エンドミル 外形図



使用方法・使用事例

使用方法

バーチカル（プランジ）加工

MFH型　極小径・高送りカッタ MFH Micro エンドミル
バーチカル（プランジ）加工が可能です。
送りはfz=0.2（mm/t）以内に設定してください。
型番最大横切込み（ae）
MFH Micro1.7mm



推奨切削条件

推奨切削条件表

★：第1推奨 ☆：第2推奨

MFH型　極小径・高送りカッタ MFH Micro エンドミル 推奨切削条件表

Ni基耐熱合金、チタン合金は湿式加工を推奨します
表中の太字は推奨値を示します。実際の加工条件に応じて、切削速度、送りを範囲内で調整してください
溝加工時はセンタースルークーラントを推奨します

注意・禁止事項

加工プログラム上の注意点（近似Rの設定）

MFH型　極小径・高送りカッタ MFH Micro エンドミル 加工プログラム上の注意点図
※切込み角度：12°、等高線加工時のワーク最大傾斜角90°
MFH Micro
近似R（mm）最大食い込み量（mm）最大削り残し量（mm）
R1.000.21
R1.2（推奨）00.17
R1.50.080.1
R2.00.280.01

斜め沈み加工（ランピング加工）の注意点

斜め沈み加工の角度はRMPX以下に設定してください
送りは70％以下を目安として設定してください

MFH型　極小径・高送りカッタ MFH Micro エンドミル 斜め沈み加工（ラッピング加工）の注意点


ヘリカル加工の注意点

ヘリカル加工時には、最小～最大加工穴直径内で使用してください

MFH型　極小径・高送りカッタ MFH Micro エンドミル ヘリカル加工の注意点図1
MFH型　極小径・高送りカッタ MFH Micro エンドミル ヘリカル加工の注意点図2

カッタ方向は、反時計回り（ダウンカット）となるようにしてください（上図参照）
テーブル送りは、推奨条件の50％に下げてください
切りくずが繋がる場合がありますので安全な環境下で加工してください

型番最小加工穴直径φDh1最大加工穴直径φDh21周あたりの沈み込み最大深さ
MFH Micro2×DCX-3.52×DCX-20.5mm


ドリリング加工の注意点

MFH型　極小径・高送りカッタ MFH Micro エンドミル ドリリング加工時の注意点図

ドリリング後、そのまま横送りを加工を行う場合は、削り残し部分が切削されるまでは
内径も切削に使用するため、テーブル送りを推奨条件の25％以下にしてください
ドリリング加工時は、軸方向送り速度を0.2mm/rev以下にしてください

型番最大加工深さPd底面が平坦となる最小切削長X
MFH Micro0.5DCX-3.5

型番リスト

表示件数
  • 1
    • 型番
    MFH08-S10-01-1T
    MFH08-W10-01-1T
    MFH10-S10-01-2T
    MFH10-W10-01-2T
    MFH12-S12-01-3T
    MFH14-S12-01-3T
    MFH16-S16-01-4T

    刃径 D

    (φ)

    全長

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    首下長

    (mm)

    トラスココード

    すくい角（° ）A.R.

    仕様1

    仕様2

    仕様3

    レンチ

    クランプスクリュー

    適合チップ

    最高回転数（min⁻¹）

    焼付き防止剤

    クーラントホール

    重量（Kｇ）

    		RoHS2（10物質）?最小発注数量
    8
    75
    10
    1
    20
    -
    -
    ・極小径・高送りカッタです。・低抵抗でびびりにくく、高能率加工を実現します。・BT30など小型マシニングセンタにも対応します。・高送りエンドミル。・平面削り・斜め沈み加工・ヘリカル加工
    ・バーチカル加工・刃径(mm)：8・刃数：1・全長(mm)：75・シャンク径(mm)：10・適合チップ：LPGT0102・スクリュークランプ方式・標準シャンク
    ・クーラントホール有り・JANコード：4960664778355・トラスココード：823-0086・質量：51.4g
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    8
    58
    10
    1
    16
    -
    -
    ・MFH Micro型：極小径・高送りカッタ。低抵抗でびびりにくく、高能率加工を実現します。BT30など小型マシニングセンタにも対応します。・高送りエンドミル・平面削り・斜め沈み加工・ヘリカル加工
    ・バーチカル加工・適合チップ：LPGT0102・スクリュークランプ方式・ウェルドンシャンク・クーラントホール有り・JANコード：4960664778409
    ・トラスココード：827-6550・質量：41.8g
    -
    -
    -
    -
    -
    -
    -
    -
    1個
    10
    80
    10
    2
    20
    823-0087
    5
    ・低抵抗でびびりに強く、高能率加工を実現。・切削可能領域が広く、安定した高送り加工が可能。
    -
    -
    FTP-6
    SB-1840TRP
    LPGT010210ER-GM
    16200
    MP-1
    有
    0.04
    -
    1個
    10
    60
    10
    2
    20
    827-6551
    5
    ・低抵抗でびびりに強く、高能率加工を実現。・切削可能領域が広く、安定した高送り加工が可能。
    -
    -
    FTP-6
    SB-1840TRP
    LPGT010210ER-GM
    16200
    MP-1
    有
    0.03
    -
    1個
    12
    80
    12
    3
    20
    -
    -
    ・極小径・高送りカッタです。・低抵抗でびびりにくく、高能率加工を実現します。・BT32など小型マシニングセンタにも対応します。・高送りエンドミル。・平面削り・斜め沈み加工・ヘリカル加工
    ・バーチカル加工。・刃径(mm)：12・刃数：3・全長(mm)：80・シャンク径(mm)：12・適合チップ：LPGT0102・スクリュークランプ方式・標準シャンク
    ・クーラントホール有り・JANコード：4960664778379・トラスココード：823-0088・質量：75.9g
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    14
    80
    12
    3
    20
    -
    -
    ・極小径・高送りカッタです。・低抵抗でびびりにくく、高能率加工を実現します。・BT33など小型マシニングセンタにも対応します。・高送りエンドミル。・平面削り・斜め沈み加工・ヘリカル加工
    ・バーチカル加工。・刃径(mm)：14・刃数：3・全長(mm)：80・シャンク径(mm)：12・適合チップ：LPGT0102・スクリュークランプ方式・オーバーサイズシャンク
    ・クーラントホール有り・JANコード：4960664778386・トラスココード：823-0089・質量：81.7g
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    16
    90
    16
    4
    25
    -
    -
    ・極小径・高送りカッタです。・低抵抗でびびりにくく、高能率加工を実現します。・BT34など小型マシニングセンタにも対応します。・高送りエンドミル。・平面削り・斜め沈み加工・ヘリカル加工
    ・バーチカル加工。・刃径(mm)：16・刃数：4・全長(mm)：90・シャンク径(mm)：16・適合チップ：LPGT0102・スクリュークランプ方式・標準シャンク
    ・クーラントホール有り・JANコード：4960664778393・トラスココード：823-0090・質量：136.5g
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,219円
    ( 18,941円 )
    4日目
    21,934円
    ( 24,127円 )
    4日目
    15,670円
    ( 17,237円 )
    2日目
    17,330円
    ( 19,063円 )
    2日目
    21,236円
    ( 23,360円 )
    5日目
    27,161円
    ( 29,877円 )
    4日目
    34,073円
    ( 37,480円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・極小径・高送りカッタです
    ・低抵抗でびびりにくく、高能率加工を実現します
    【用途】
    ・高送りエンドミル
    ・平面削り・斜め沈み加工・ヘリカル加工・バーチカル加工

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
