ダイジェット

ミラーボール BNM形

ミラーボール BNM形
通常単価(税別)
17,984円～20,498円
税込単価
19,782円～22,548円
通常出荷日：3日目

ミラーボールBNM形【特長】・有効2枚刃の高精度刃先交換式ボールエンドミル・高精度で強固なクランプシス...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

ミラーボールCボディ BNM-S-C形

ダイジェット

ミラーボールCボディ BNM-S-C形
通常価格(税別)： 34,274円 (税込価格：37,701円)

通常出荷日：1 日目 ～

よく一緒に見られています

ミラーラジアスエンドミル（超硬シャンク） RNM-S-C形

ダイジェット

ミラーラジアスエンドミル（超硬シャンク） RNM-S-C形
通常価格(税別)： 35,246円 (税込価格：38,771円)

通常出荷日：1 日目 ～

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

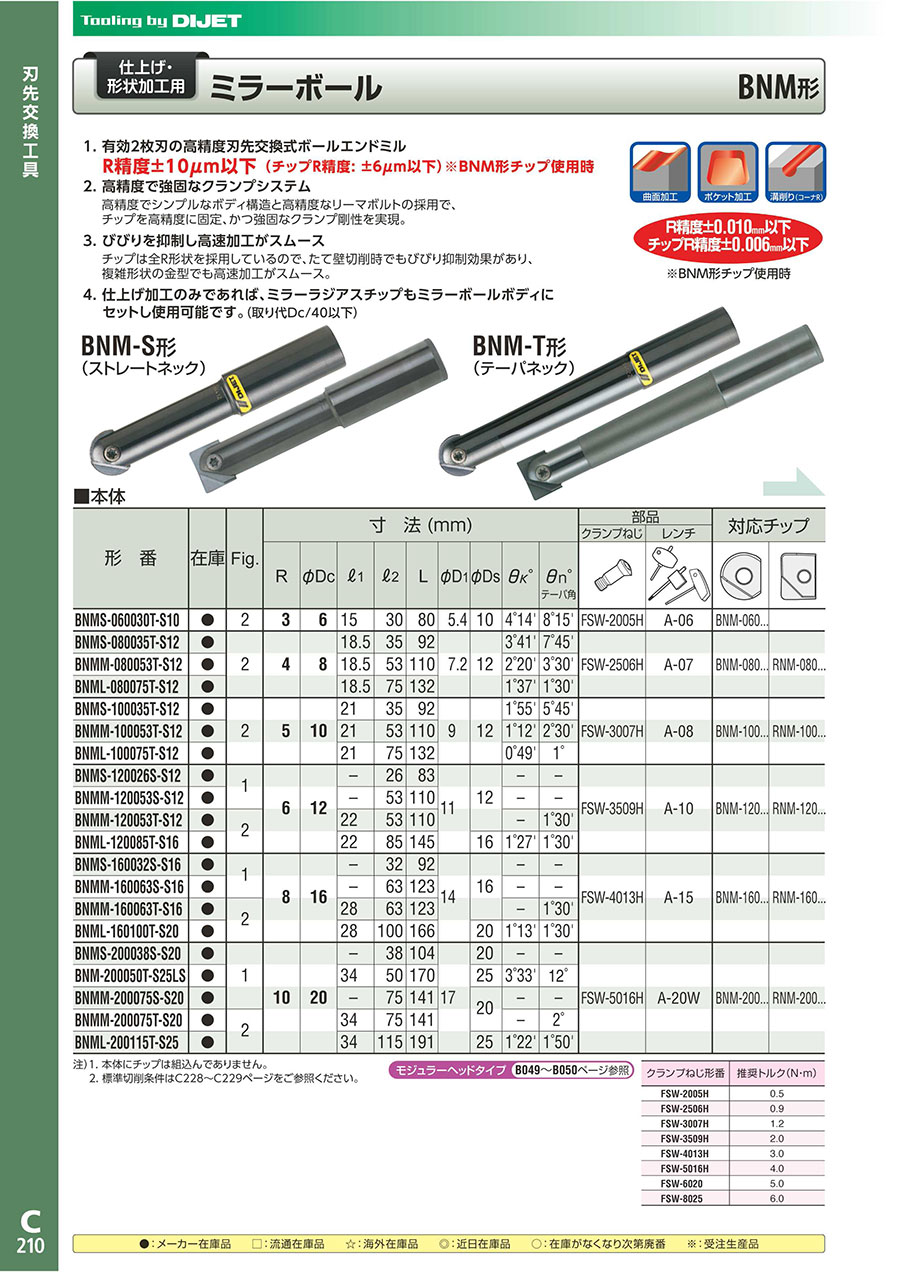

ミラーボール BNM形の仕様

BNM-S形（ストレートネック） イメージ

BNM-S形（ストレートネック） イメージ

BNM-T形（テーパネック） イメージ

BNM-T形（テーパネック） イメージ

ミラーボール BNM形の寸法

BNM-S形（ストレートネック）の寸法図

BNM-S形（ストレートネック）の寸法図

BNM-T形（テーパネック）の寸法図

BNM-T形（テーパネック）の寸法図

形番Fig.寸法（mm）部品対応チップ
RφDcl1l2LφD1φDsθk°θn°
テーパ角		クランプねじレンチ
BNMS-060030T-S102361530805.4104°14’8°15’FSW-2005HA-06BNM-060...-
BNMS-080035T-S1224818.535927.2123°41’7°45’FSW-2506HA-07BNM-080...RNM-080...
BNMM-080053T-S1218.5531102°20’3°30’
BNML-080075T-S1218.5751321°37’1°30’
BNMS-100035T-S1225102135929121°55’5°45’FSW-3007HA-08BNM-100...RNM-100...
BNMM-100053T-S1221531101°12’2°30’
BNML-100075T-S1221751320°49’1°
BNMS-120026S-S121612-26831112--FSW-3509HA-10BNM-120...RNM-120...
BNMM-120053S-S12-53110--
BNMM-120053T-S1222253110-1°30’
BNML-120085T-S162285145161°27’1°30’
BNMS-160032S-S161816-32921416--FSW-4013HA-15BNM-160...RNM-160...
BNMM-160063S-S16-63123--
BNMM-160063T-S1622863123-1°30’
BNML-160100T-S2028100166201°13’1°30’
BNMS-200038S-S2011020-381041720--FSW-5016HA-20WBNM-200...RNM-200...
BNMM-200075S-S20-7514120--
BNMM-200075T-S2023475141-2°
BNML-200115T-S2534115191251°22’1°50’

型番リスト

表示件数
  • 1
    • 型番
    BNMM-160063S-S16
    BNMM-200075S-S20

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    首下長（ℓ1）

    (mm)

    種類

    寸法R

    (mm)

    対応チップ

    寸法θｎ°

    寸法φD1

    (mm)

    寸法ℓ2

    θｋ°

    適用部品クランプねじ

    適用部品レンチ

    		最小発注数量
    16
    123
    16
    -
    ストレートネックシャンク
    8
    BNM-160…/RNM-160…
    -
    14
    63
    -
    FSW-4013H
    A-15
    1個
    20
    141
    20
    -
    ストレートネックシャンク
    10
    BNM-200…/RNM-200…
    -
    17
    75
    -
    FSW-5016H
    A-20W
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,984円
    ( 19,782円 )
    3日目
    20,498円
    ( 22,548円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ミラーボールBNM形
    【特長】
    ・有効2枚刃の高精度刃先交換式ボールエンドミル
    ・高精度で強固なクランプシステム
    ・びびりを抑制し高速加工がスムース
    ・仕上げ加工のみであれば、ミラーラジアスチップもミラーボールボディにセットし使用可能です。（取り代Dc／40以下）
    【用途】
    ・仕上げ・高送り形状加工用
    ・高精度加工用

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
