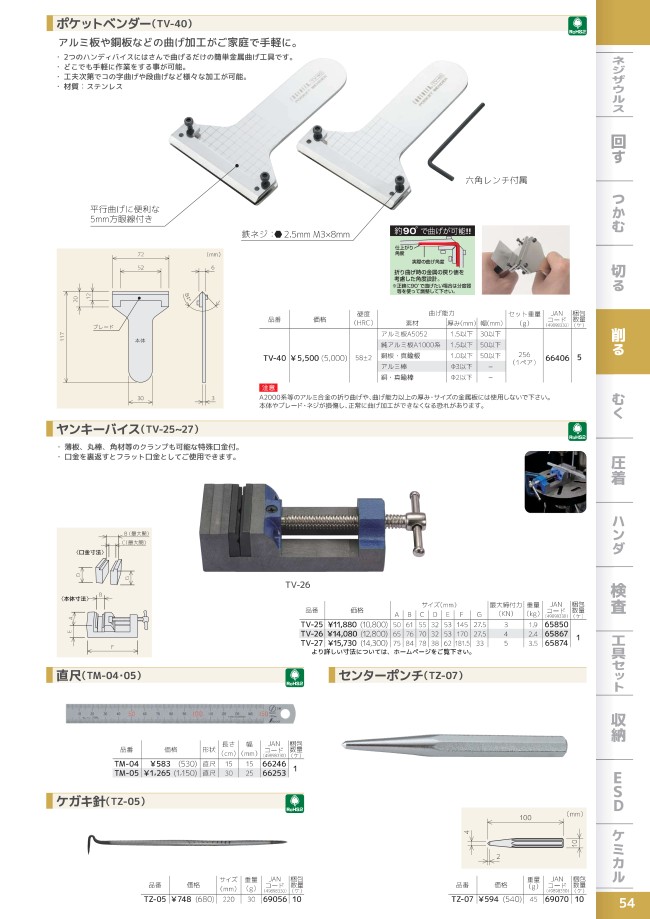

金属曲げ工具（ポケットベンダー）の特長
本体と制作例
水平曲げに便利な5mm方眼線付／六角レンチ付属
制作例
湾曲部以外は全てTV-40ポケットベンダーを使用して製作
アルミ加工例
90°曲げ／コの字曲げ／段曲げ
挟んで曲げる簡単操作
- 1.ネジをゆるめ、金属板の片側を固定。
- 2.曲げたい位置で、残りの片側も固定する。
- 3.しっかり持って直角に曲げる。
約90°で曲げが可能
折り曲げ時の金属の戻り値を考慮した角度設計。
正確に90°で曲げたい場合は分度器等を使って調整してください。
外形寸法図（単位：mm）
製品仕様
| 品番 | 材質 | 硬度 | 表面処理 | 重量（g） |
|---|---|---|---|---|
| TV-40 | ステンレス | HRC58±2 | 鏡面研磨 | 256 （1ペア） |
ネジ：六角2.5mm／M3×8mm
曲げ能力
| 素材 | 厚み（mm） | 幅（mm） |
|---|---|---|
| アルミ板A5052 | 1.5以下 | 30以下 |
| 純アルミ板A1000系 | 1.5以下 | 50以下 |
| 銅板・真鍮板 | 1.0以下 | |
| アルミ棒 | φ3以下 | - |
| 銅・真鍮棒 | φ2以下 | |
- ※ 2000系等のアルミ合金の折り曲げには使用しないでください。
ブレードやネジの損傷の恐れがある。 - ※ 適応以外の厚みやサイズの金属板には絶対しないでください。
本体やブレード、ネジの損傷原因になり、正常に曲げ加工出来なくなる恐れがある。
注意・禁止事項
素材を差し込む際、本体ネジをゆるめ更にブレードについているブレードネジも上図の様にゆるめた状態にしておくと素材をスムーズに固定出来る。
素材を固定する際は、先に本体ネジで固定してください。
次にブレードネジを締めこんでブレードと本体が必ず平行になるよう調整し、固定してください。
ブレードが傾いているとブレードやネジが損傷する恐れがある。ブレードが傾いていたり素材とブレードに隙間があると綺麗に曲げる事は出来ない。
ブレードが傾いたまま無理に曲げを行うと本体ネジやブレードネジが折れたり、ネジ山がつぶれネジが廻らなくなる恐れがある。
またブレードが歪む原因になりますのでご注意ください。
TV-40の仕様・寸法情報
絞り込み条件
タイプ
- TV-40
出荷日
- すべて
- 1日以内
詳細情報
基本情報
アルミ板や銅板など曲げ加工がご家庭で手軽に出来ます。
【特長】
・2つのハンディタイプバイスにはさんで手で曲げるだけの簡単折り曲げ工具です
・設置場所も要らずどこでも手軽に作業をする事が可能です
・工夫次第でコの字曲げから段曲げなど様々な加工が可能です
・水平曲げに便利な5mm方眼線付
・六角レンチ（対辺2.5mm）付属
