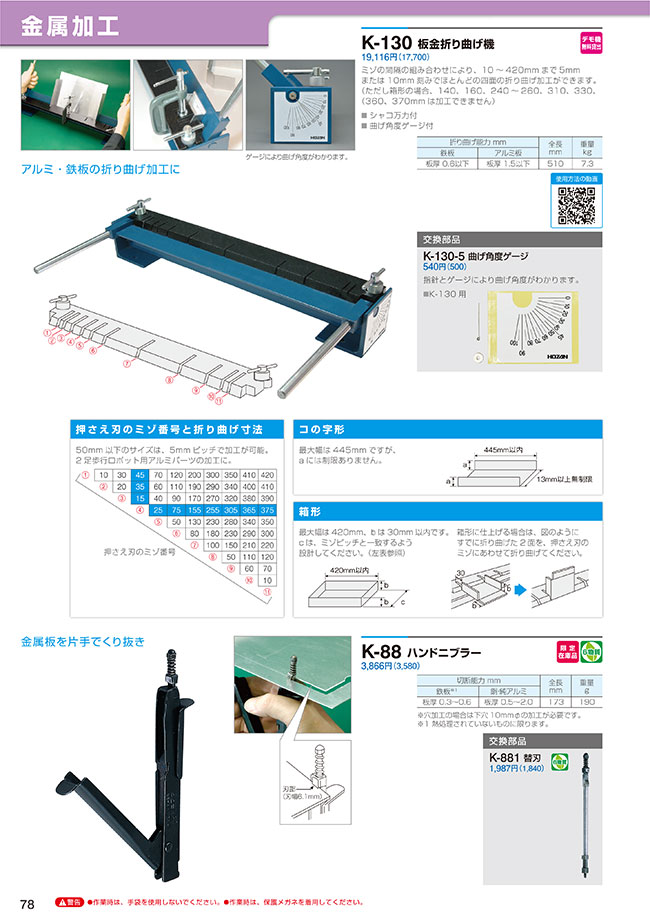

板金折り曲げ機
板金折り曲げ機
押さえ刃のミゾ番号と折り曲げ寸法
50mm以下のサイズは、5mmピッチで加工が可能。
2足歩行ロボット用アルミパーツの加工に。
この商品の仕様・寸法情報
折り曲げ能力: 鉄板 0.6mm・アルミ板 1.5mm厚以下 / 全長: 510mm /重量: 7.3kg / シャコ万力付 / 曲げ角度ゲージ付
折り曲げ方一覧
正面から見た折り曲げ方
万力で固定
ゲージにより曲げ角度がかわる
折り曲げ方・コの字形
最大幅は445mm、aには制限は無い。
折り曲げ方・箱形
最大幅は420mm、bは30mm以内。
cは、ミゾピッチと一致するように設計すること。
（ミゾ番号表参照）
箱形に仕上げる場合は、図のように折り曲げた2面を、押さえ刃のミゾにあわせて折り曲げる。
注意・禁止事項
- ※ 作業時は、手袋を使用しないでください。
- ※ 作業時は、保護メガネを着用してください。
絞り込み条件：6 項目の仕様が未選択です
詳細タイプ
- ハンドルセット
- 厚み調整リング
- 押え刃
- 曲げ角度ゲージ
- 板金折り曲げ機
- 締め付けネジ
全長(mm)
- 510
折り曲げ能力(mm)
- 鉄板0.6/アルミ板1.5厚以下
質量(g)
- 7300
JANコード
- 4962772441176
- 4962772441183
- 4962772441190
- 4962772441206
- 4962772441251
トラスココード
- 370-7903
タイプ
- K-130
出荷日
- すべて
- 2日以内
- 3日以内
詳細情報
基本情報
アルミ・鉄板の、美しい折り曲げ加工を手軽に行える板金加工具。
【特長】
・軽い力で稜線がすっきりと出た上質の折り曲げが可能です。
・熱処理の無い鉄板で厚さ0.6mm、純アルミ板で1.5mmまで、長さ445mmの折り曲げができます。
・ミゾの間隔の組み合わせにより、10～420mmまで5mmまたは10mm刻みでほとんどの四面の折り曲げ加工ができます（ただし箱形の場合、140、160、240～260、310、330、360、370mmは加工できません）。
【用途】
・自動車のメーターパネルやロボット工作などに、最も基本の折り曲げ。
・各種カバー類やラジコンカーのシャシ、フレームに応用可能なコの字形。
・曲げ高さには制限がなく、樋状の受け皿の製作やロの字断面の曲げも可能（曲げ寸法に制限あり）。
