トルクグリップ 軸長32mm
- 通常単価(税別)
- 2,122円～2,435円
- 税込単価
- 2,334円～2,679円
工作機械のチップ取付けに最適なトルクグリップ。【特長】・手に伝わるクリック感で誰でも適切に簡易のトルク...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
工作機械のチップ取付けに最適なトルクグリップ。
【特長】
・手に伝わるクリック感で誰でも適切に簡易のトルク管理が可能！！
・トルク値はあらかじめ設定された固定タイプ。
・先端のビットを交換することで、様々なねじに対応。
・締付トルク別に7サイズラインアップ。
・ビット二面幅：6.35mm。
【用途】
・トルク管理が必要な精密機械の組立に。
・切削工具の先端チップ交換に。
商品仕様
製品特長・仕様
製品の基本仕様・特長
型番：TG3の画像
型番：TG5の画像
・N・m仕様
・付属品：取扱説明書
規格表
| 型番 | 能力（N・m） | トルク精度（%） | ビット差込口二面幅S（mm） | ハンドル タイプ | 寸法（mm） | 質量（g） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | H | φd | L1 | L2 | L | ||||||
| TG0.6 | 0.6 | ±15 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG0.9 | 0.9 | ±15 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG1.2 | 1.2 | ±15 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG1.4 | 1.4 | ±15 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG2 | 2 | ±10 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG3 | 3 | ±10 | 6.35 | I | 52 | 23 | 14 | 10 | 32 | 9 | 77.5 | 48 |
| TG5 | 5 | ±10 | 6.35 | II | 81 | 25 | 16 | 10 | 32 | 9 | 64.5 | 65 |
- ※ ビットは付属しておりませんので、別途お買い求めください。
- ※ グリップに表示されている単位（kg･cm）（In･Ib）（Ft･oz）の数値はN･mの換算値。
- ※ TORX、TORX PLUSおよびトルクス、トルクスプラスは米国Acument Intellectual Properties LLC.社の商標登録。
- ※ 右回転使用時のみ、あらかじめ設定されているトルクでクリック。
外形図
タイプI
タイプII
使用方法・使用事例
【トルクグリップの使い方】
- 1. 締付けトルクに適したトルクグリップを選び、ねじサイズに合ったビットをセットする。
- 2. 締付対象に対して、トルクグリップを垂直にセットし、ゆっくりと締付ける。
- 3. あらかじめセットされたトルクに達するとクリック感を感じ､締付けが完了。
※クリックを感じた後は、それ以上トルクを掛けないでください（オーバートルクや故障の原因になります）
注意・禁止事項
警告- プラスチック柄は絶縁のためのものではありません。電気の流れているものには使用しないでください｡
- 作業時は、必ず保護めがねを着用してください。
- 工具は本来の使用目的以外に使用しないでください。
- 力の入れ過ぎに注意してください。
- 割れ、欠け、摩耗、変形などの異常があれば使用しないでください｡
- ビットを差し込むとき､ ビット先端に手を当てて差し込まないでください｡
- ビットはねじの溝・規格に合ったものを使用してください｡
- サイズに合ったものを奥まで差し込んで使用してください｡
- 改造しないでください｡
- 磁気による悪影響を及ぼす場所での使用はしないでください｡
- 無理な姿勢で作業しないでください｡
- 精密なトルク管理が必要な場合は、トルクレンチを使用してください。

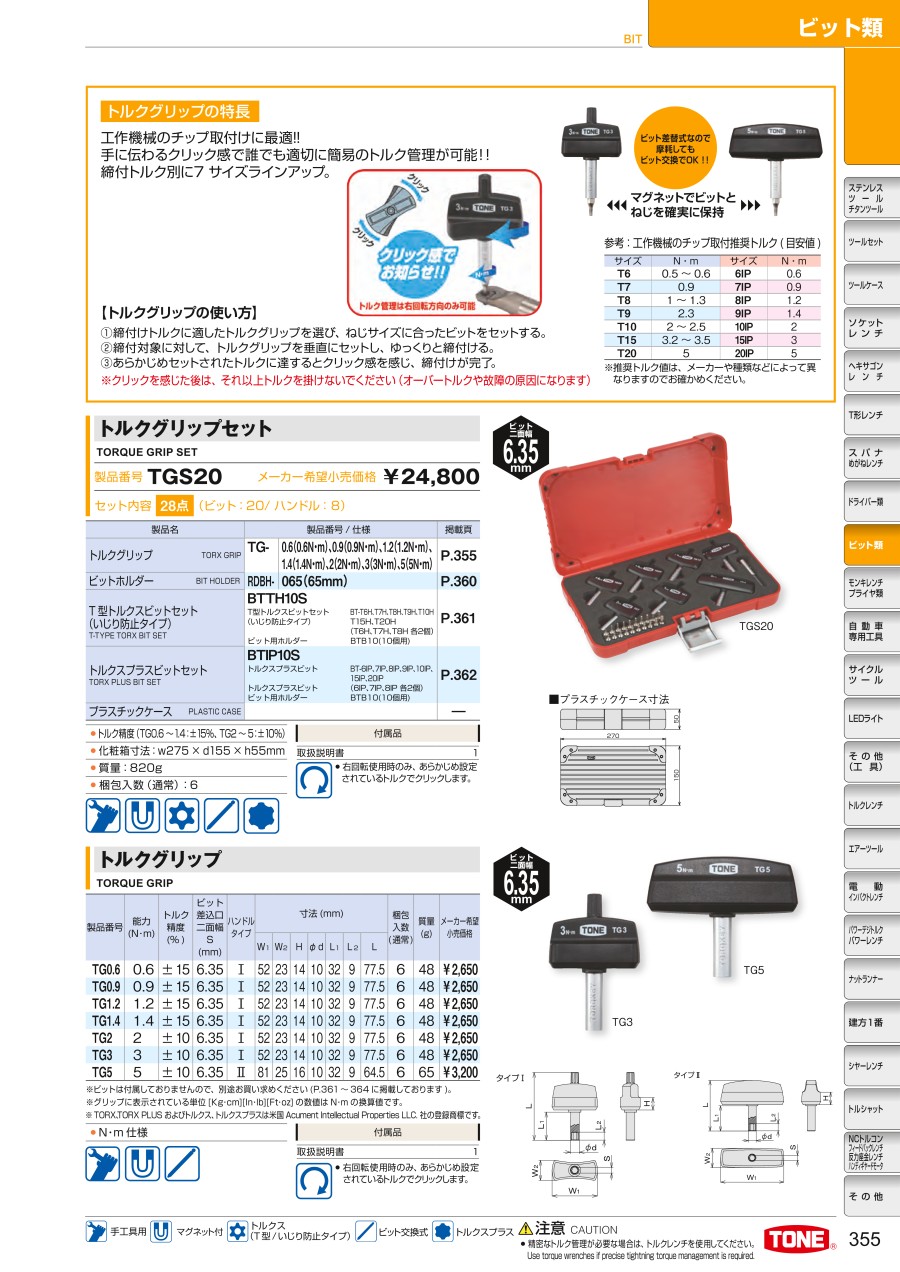

カタログ
