溝付きストラップ（BJ153）
- 通常単価(税別)
- 2,069円～6,298円
- 税込単価
- 2,276円～6,928円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
・BJ153 （グリッパーなし）・BJ153-S （セレーションタイプ）・BJ153-F （フラットタ...
詳細を確認未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
規格表
| 型番 | L | W | H | W1 | L2 | M | L1 | L3 | クランプ力 （kN） 突出量 max.～min. | 許容締付トルク （N・m） | 質量 （g） | 本体 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ153-08040 | 40 | 19 | 12 | 9 | 6 | M8×1.25 | 10 | 32 | 5.3～7.3 | 17 | 50 |
|
| BJ153-08050 | 50 | 14 | 12 | 42 | 4～7.6 | 60 | ||||||
| BJ153-08063 | 63 | 27 | 55 | 3.1～8.3 | 70 | |||||||
| BJ153-10050 | 50 | 25 | 12 | 11 | 8 | M10×1.5 | 12 | 40 | 8.5～11.9 | 34 | 80 | |
| BJ153-10063 | 63 | 18 | 15 | 53 | 6.4～12.2 | 100 | ||||||
| BJ153-10080 | 80 | 16 | 32 | 70 | 7.4～17.7 | 45 | 170 | |||||
| BJ153-10100 | 100 | 40 | 90 | 8.8～18.8 | 220 | |||||||
| BJ153-10125 | 125 | 50 | 115 | 9.8～19.6 | 280 | |||||||
| BJ153-12063 | 63 | 32 | 16 | 13 | 14 | M12×1.75 | 14 | 52 | 13.7～21.6 | 71 | 190 | |
| BJ153-12080 | 80 | 25 | 20 | 69 | 10.3～21 | 240 | ||||||
| BJ153-12100 | 100 | 19 | 40 | 89 | 10.9～25.8 | 80 | 350 | |||||
| BJ153-12125 | 125 | 50 | 114 | 12.9～27.5 | 440 | |||||||
| BJ153-12160 | 160 | 60 | 149 | 15.4～28.8 | 570 | |||||||
| BJ153-16080 | 80 | 38 | 19 | 17 | 17 | M16×2 | 18 | 65 | 16.6～26 | 115 | 320 | |
| BJ153-16100 | 100 | 25 | 30 | 25 | 85 | 14.2～28.4 | 129 | 540 | ||||
| BJ153-16125 | 125 | 45 | 110 | 14.7～31.1 | 670 | |||||||
| BJ153-16160 | 160 | 65 | 145 | 15.3～33.4 | 850 | |||||||
| BJ153-20160 | 160 | 50 | 25 | 21 | 60 | M20×2.5 | 32 | 144 | 16.5～35.6 | 183 | 1,140 | |
| BJ153-20200 | 200 | 80 | 184 | 17.9～37.8 | 1,440 |
外形図
使用方法・使用事例
使用事例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,069円 ( 2,276円 ) | 在庫品1日目当日出荷可能 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,284円 ( 2,512円 ) | 在庫品1日目当日出荷可能 |
2,306円 ( 2,537円 ) | 3日目 |
2,298円 ( 2,528円 ) | 在庫品1日目当日出荷可能 |
2,664円 ( 2,930円 ) | 在庫品1日目当日出荷可能 |
3,123円 ( 3,435円 ) | 在庫品1日目当日出荷可能 |
3,098円 ( 3,408円 ) | 在庫品1日目当日出荷可能 |
3,022円 ( 3,324円 ) | 在庫品1日目当日出荷可能 |
3,274円 ( 3,601円 ) | 在庫品1日目当日出荷可能 |
4,005円 ( 4,406円 ) | 在庫品1日目当日出荷可能 |
4,232円 ( 4,655円 ) | 在庫品1日目当日出荷可能 |
4,398円 ( 4,838円 ) | 4日目 |
3,999円 ( 4,399円 ) | 在庫品1日目当日出荷可能 |
3,999円 ( 4,399円 ) | 在庫品1日目当日出荷可能 |
5,252円 ( 5,777円 ) | 在庫品1日目当日出荷可能 |
5,098円 ( 5,608円 ) | 在庫品1日目当日出荷可能 |
5,715円 ( 6,287円 ) | 在庫品1日目当日出荷可能 |
6,298円 ( 6,928円 ) | 在庫品1日目当日出荷可能 |

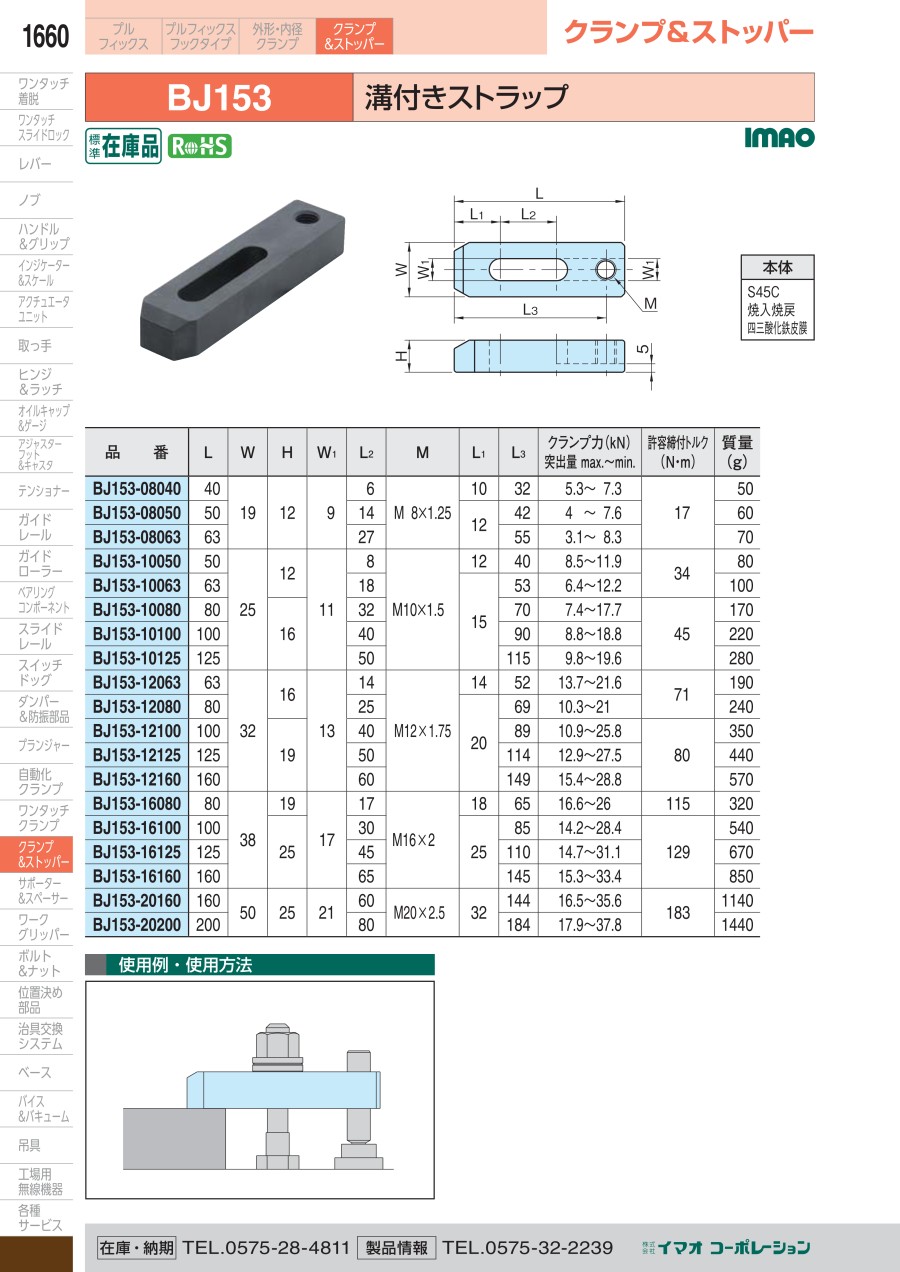

カタログ
商品担当おすすめ
溝付きストラップ（BJ153）のレビュー
ワーク押さえクランプ
4
4.02020/05/26
ワーク押さえクランプとして使用しています。治具によっては数量も増えてくるので材質がＳ45Ｃ程度でしたらミスミブランドで安...もっと読む
0人が参考にしています。
製品のクランプ
4
4.02020/02/15
製造を終了したらしくメーカーでは
購入することが出来ませんでしたが、
在庫品だったのか、必要数購入できたので助かりました...もっと読む
0人が参考にしています。
ワイヤ放電加工機のクランプで利用
4
4.02019/05/08
三菱電機のワイヤ放電加工機を購入した際に治具のセット品になっておりましたが、セット品で購入するより、ミスミで単品購入する...もっと読む
0人が参考にしています。
製品組み立て用治具にてワークのクランプに使用しています
5
5.02019/01/29
ワークに対する把持や強度、耐久性にも満足しています。クランプ力や長さのバリエーションが豊富でワークのサイズにより組み合わ...もっと読む
0人が参考にしています。
自社生産設備に使用
4
4.02019/01/29
ナチュラルサポーターとの組み合わせ利用により長物ワークのクランプ用治具に使用しました。長さやクランプ力含め様々なタイプが...もっと読む
0人が参考にしています。
