TONE

インパクト用エクステンションソケット3AEX-L150

インパクト用エクステンションソケット3AEX-L150
通常単価(税別)
3,050円～3,475円
税込単価
3,355円～3,823円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

六角ボルト・ナットの締付け・緩め作業用インパクトソケット9.5mm差込ロングタイプソケット。【特長】・...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    3AEX-06L150
    3AEX-07L150
    3AEX-08L150
    3AEX-10L150
    3AEX-13L150
    3AEX-14L150
    3AEX-15L150
    3AEX-16L150
    3AEX-17L150
    3AEX-18L150
    3AEX-19L150

    二面幅寸法(S寸法)

    対辺寸法

    (mm)

    JANコード

    トラスココード

    質量(g)

    二面幅部外径(D1寸法)

    (mm)

    最大外径(D1orD2寸法)

    (mm)

    二面幅部深さ（L1寸）

    (mm)

    貫通穴内径(d寸)

    (mm)

    質量

    (g)

    		最小発注数量
    6
    6
    4953488221268
    810-9436
    98
    10.0
    19
    5
    8
    98
    1個
    7
    7
    4953488221251
    810-9440
    100
    11.5
    19
    6
    8
    100
    1個
    8
    8
    4953488221244
    810-9444
    105
    13
    19
    6
    8
    105
    1個
    10
    10
    4953488221237
    810-9448
    125
    15.5
    19
    8
    10
    125
    1個
    13
    13
    4953488221213
    810-9456
    175
    20
    20
    9
    12
    175
    1個
    14
    14
    4953488221206
    810-9460
    180
    21
    21
    10
    12
    180
    1個
    15
    15
    4953488221190
    810-9464
    215
    22
    22
    10
    14.3
    215
    1個
    16
    16
    4953488221183
    810-9468
    230
    24
    24
    11
    14.3
    230
    1個
    17
    17
    4953488221176
    810-9472
    235
    25
    25
    11
    14.3
    235
    1個
    18
    18
    4953488221169
    810-9476
    240
    26
    26
    13
    14.3
    240
    1個
    19
    19
    4953488221152
    810-9480
    245
    27
    27
    13
    14.3
    245
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,050円
    ( 3,355円 )
    4日目
    3,050円
    ( 3,355円 )
    5日目
    3,050円
    ( 3,355円 )
    5日目
    3,135円
    ( 3,449円 )
    5日目
    3,135円
    ( 3,449円 )
    5日目
    3,135円
    ( 3,449円 )
    5日目
    3,235円
    ( 3,559円 )
    5日目
    3,235円
    ( 3,559円 )
    5日目
    3,235円
    ( 3,559円 )
    5日目
    3,475円
    ( 3,823円 )
    4日目
    3,475円
    ( 3,823円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    六角ボルト・ナットの締付け・緩め作業用インパクトソケット9.5mm差込ロングタイプソケット。
    【特長】
    ・インパクトレンチ・動力工具用。
    ・産ラインでの作業性向上に奥まった箇所、狭い箇所にあるボルト・ナットの締付け、緩め作業に最適。
    ・サイズに応じて軸部の径を最適化することで、軽量化を実現。
    ・全長150mm。
    【用途】
    ・生産ライン・機械の組立・整備・自動車・バイクのメンテナンスに最適。

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    • 差込角：9.5mm
    • 全長：150mm
    商品画像

    商品画像

    ピン・Oリング適応表
    ピンP3016S
    OリングRINGP14S

    規格表

    型番二面幅寸法（mm）
    S    		寸法（mm）
    D1    		寸法（mm）
    L1    		寸法（mm）
    L    		寸法（mm）
    d    		質量（g）
    3AEX-06L150610.051508.098
    3AEX-07L150711.561508.0100
    3AEX-08L150813.061508.0105
    3AEX-10L1501015.5815010.0125
    3AEX-12L1501219.0915012.0170
    3AEX-13L1501320.0915012.0175
    3AEX-14L1501421.01015012.0180
    3AEX-15L1501522.01015014.3215
    3AEX-16L1501624.01115014.3230
    3AEX-17L1501725.01115014.3235
    3AEX-18L1501826.01315014.3240
    3AEX-19L1501927.01315014.3245

    外形図

    寸法図

    寸法図

    注意・禁止事項

    警告
    • 危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
    • 回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
    • Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
    • Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。
    注意
    • 工具は本来の使用目的以外には使用しないでください。
    • 使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
    • ボルト・ナットのサイズに合ったものを使用してください。
    • ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
    • インパクトレンチを回転させながらナットに差し込まないでください。
    • ジョイントはエクステンションバーに比べると約半分の強さです。
    • アタッチメント類を2ヶ以上連結しないでください。
    • 錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）

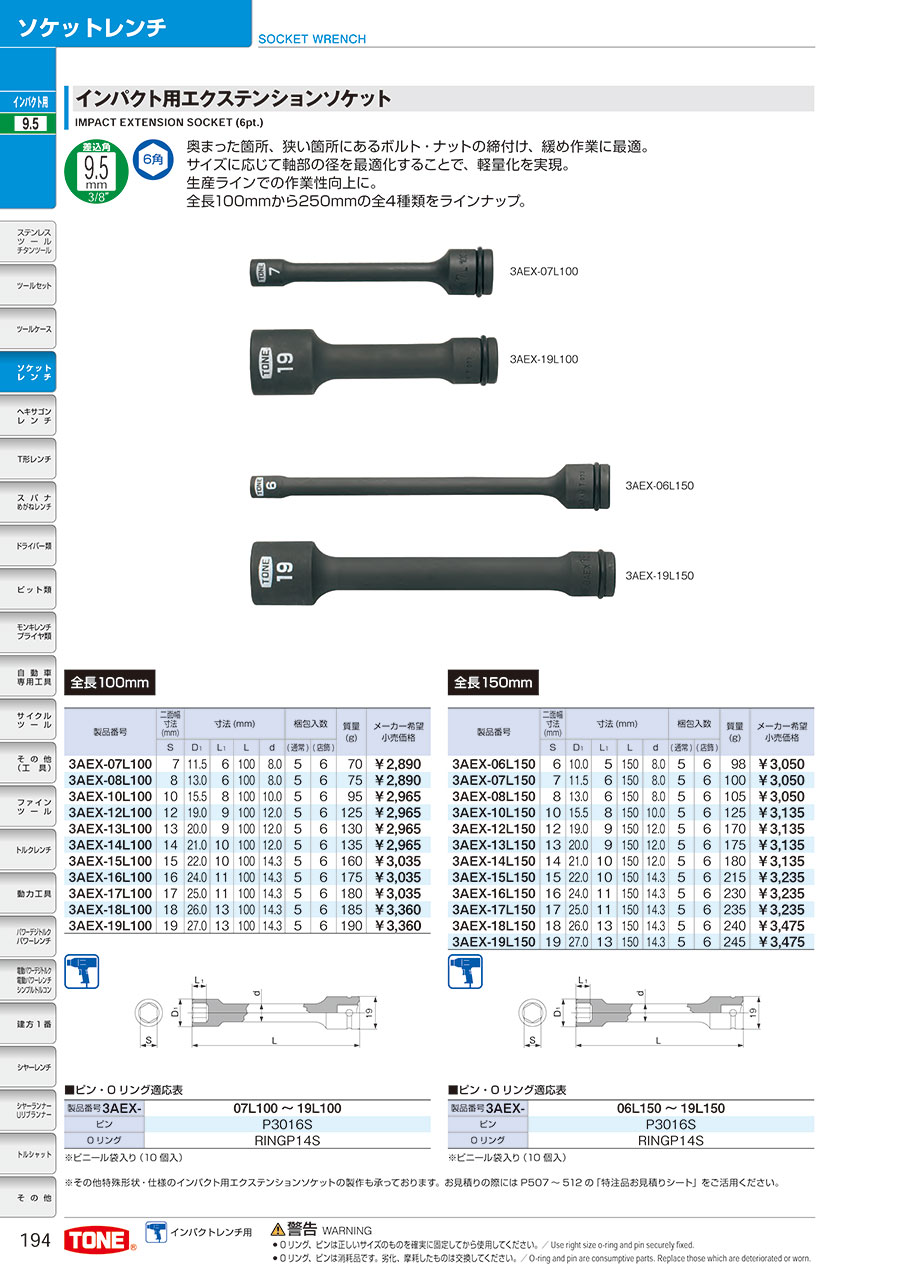

    インパクト用エクステンションソケット3AEX-L150

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
