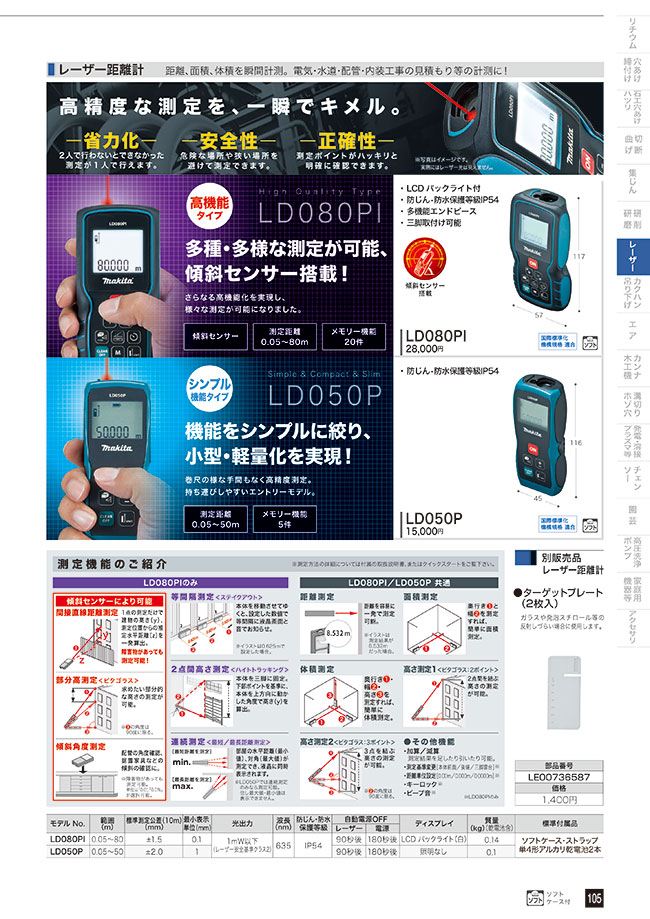

<h3 class="m-h3--wysiwyg">製品特長・仕様</h3><h4 class="m-h4--wysiwyg">製品の基本仕様・特長</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><table class="m-table" summary="レーザー距離計 LD080PI 製品仕様"><colgroup><col width="17.5%" /><col width="17.5%" /><col width="64.9%" /></colgroup><tbody><tr><th colspan="2" style="text-align: center;">範囲（m）</th><td>0.05～80</td></tr><tr><th colspan="2" style="text-align: center;">標準測定公差（10m）<br />（mm）</th><td>&plusmn;1.5</td></tr><tr><th colspan="2" style="text-align: center;">最小表示単位（mm）</th><td>0.1</td></tr><tr><th colspan="2" style="text-align: center;">光出力</th><td>1mW以下（レーザー安全基準クラス2）</td></tr><tr><th colspan="2" style="text-align: center;">波長（nm）</th><td>635</td></tr><tr><th rowspan="2" style="text-align: center;">自動電源OFF</th><th>レーザー</th><td>90秒後</td></tr><tr><th>電源</th><td>180秒後</td></tr><tr><th colspan="2" style="text-align: center;">ディスプレイ</th><td>LCDバックライト（白）</td></tr><tr><th colspan="2" style="text-align: center;">質量（kg）（乾電池含）</th><td>0.14</td></tr><tr><th colspan="2" style="text-align: center;">標準付属品</th><td>ソフトケース・ストラップ<br />単4形アルカリ乾電池2本</td></tr></tbody></table></div><div class="m-cols__1of2">&nbsp;</div></div></div><p><span class="u-bold">■測定機能のご紹介</span></p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">等間隔測定〈ステイクアウト〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像9" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_009_20230801115901.jpg" /></div><p>本体を移動させてゆくと、設定した数値で等間隔に液晶画面と音でお知らせ。<br />※イラストは0.625mで設定した場合。</p></div></div><div class="m-cols__1of2"><span class="u-bold">2点間高さ測定〈ハイトトラッキング〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像10" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_010_20230801115901.jpg" /></div><p>本体を三脚に固定。下部ポイントを基準に、本体を上方向に動かした角度で高さ（y）を算出。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">連続測定〈最短／最長距離測定〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像11" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_011_20230801115901.jpg" /></div><p>部屋の水平距離（最小値）、対角（最大値）が測定でき、液晶に同時表示されます。</p></div></div><div class="m-cols__1of2"><span class="u-bold">距離測定</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_002_20230801115901.jpg" /></div><p>距離を容易に一発で測定可能。<br />※イラストは測定結果が8.532mだった場合。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">面積測定</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_003_20230801115901.jpg" /></div><p>奥行き（1）と幅（2）を測定すれば、簡単に面積測定。</p></div></div><div class="m-cols__1of2"><span class="u-bold">体積測定</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像3" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_004_20230801115901.jpg" /></div><p>奥行き（1）・幅（2）・高さ（3）を測定すれば、簡単に体積測定。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">高さ測定1〈ピタゴラス：2ポイント〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像4" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_012_20230801115901.jpg" /></div><p>2点間を結ぶ高さの測定が可能。</p></div></div><div class="m-cols__1of2"><span class="u-bold">高さ測定2〈ピタゴラス：3ポイント〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像5" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_005_20230801115901.jpg" /></div><p>3点を結ぶ高さの測定が可能。<br />※（2）の角度は90度に限る。</p></div></div></div></div><p><span class="u-bold">●その他機能</span></p><ul class="m-list"><li>加算／減算<br />測定結果を足したり引いたり可能。</li><li>測定基準変更［本体前面／後端／三脚雲台］</li><li>距離単位設定［0.00m／0.000m／0.0000m］</li><li>キーロック</li><li>ビープ音</li></ul><div>&nbsp;</div><p><span class="u-bold">【傾斜センサーにより可能】</span></p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">間接直線距離測定</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像6" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_006_20230801115901.jpg" /></div><p>1点の測定だけで建物の高さ（y）、測定位置からの推定水平距離（z）を一発算出。<br />障害物があっても測定可能。</p></div></div><div class="m-cols__1of2"><span class="u-bold">部分高測定〈ピタゴラス〉</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像7" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_007_20230801115901.jpg" /></div><p>求めたい部分的な高さの測定が可能。<br />※（3）の角度は90度に限る。</p></div></div></div></div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">傾斜角度測定</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 製品仕様関連画像8" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_008_20230801115901.jpg" /></div><p>配管の角度確認、据置家具などの傾斜の確認に。<br />※障害物があっても測定可能。単位は「0.0&deg;」「0.0%」が選択可能。</p></div></div><div class="m-cols__1of2">&nbsp;</div></div></div><h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="レーザー距離計 LD080PI 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005451877/223005451877_001_20230801115901.jpg" /></div></div>
