栄工舎

六角ボルト沈め用段付ドリル（ストレートシャンク）R型 DCB-SRM

カタログ |

通常単価(税別): 8,148円～39,424円

税込単価: 8,963円～43,366円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ドリルと沈み加工一体型段付きドリル（ハイス）。【特長】・六角穴付ボルト穴及び沈め穴を同時に加工出来る。...

詳細を確認

4.34.3

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

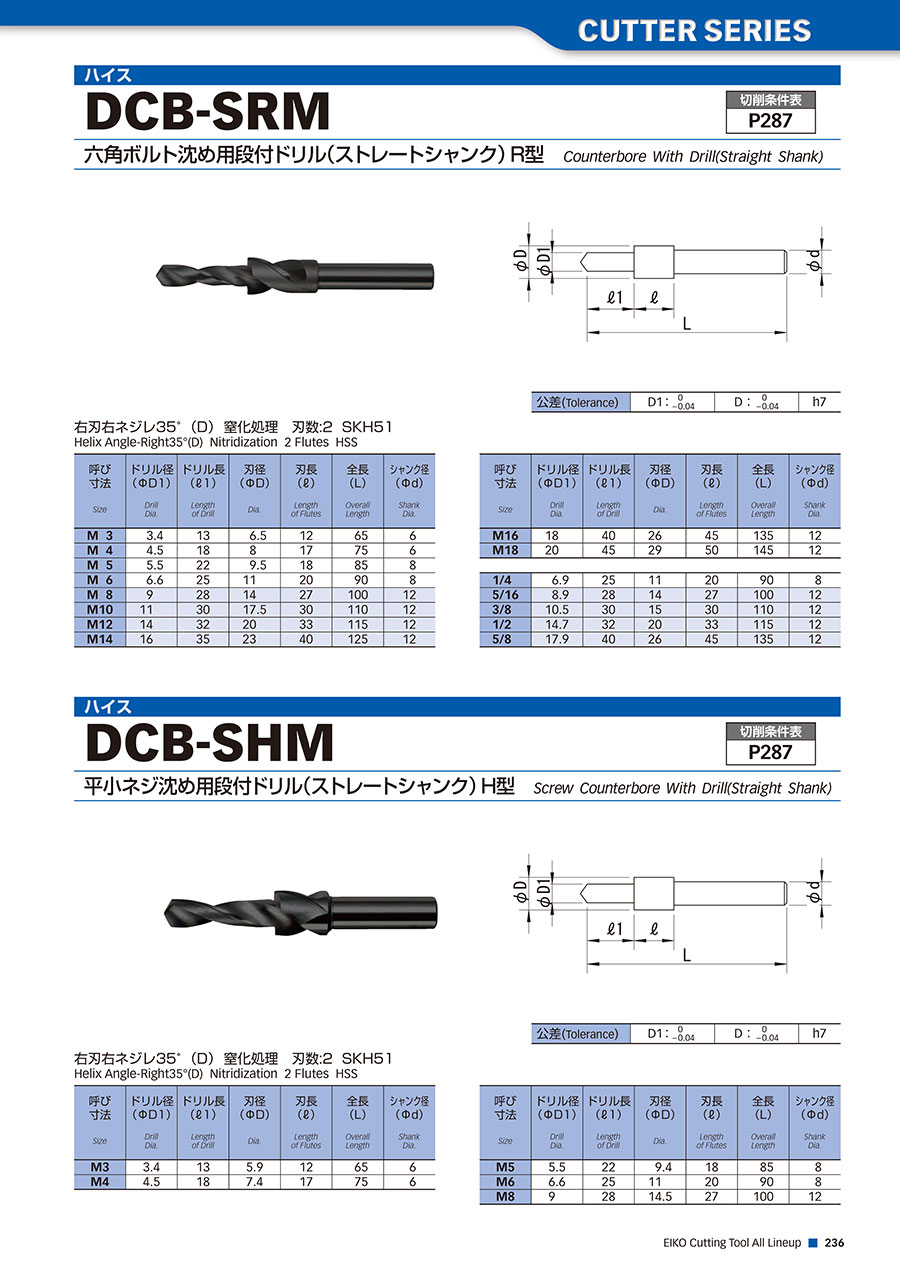

六角ボルト沈め用段付ドリル R型の外形図と寸法

六角ボルト沈め用段付ドリル R型

六角ボルト沈め用段付ドリル R型の外形図

呼び寸法 size	ドリル径 (φD1) Drille Dia.	ドリル長 ( l1 ) Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
M3	3.4	13	6.5	12	65	6
M4	4.5	18	8	17	75	6
M5	5.5	22	9.5	18	85	8
M6	6.6	25	11	20	90	8
M8	9	28	14	27	100	12
M10	11	30	17.5	30	110	12
M12	14	32	20	33	115	12
M14	16	35	23	40	125	12

呼び寸法 size	ドリル径 (φD1) Drille Dia.	ドリル長 ( l1 ) Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
M16	18	40	26	45	135	12
M18	20	45	29	50	145	12

1/4	6.9	25	11	20	90	8
5/16	8.9	28	14	27	100	12
3/8	10.5	30	15	30	110	12
1/2	14.7	32	20	33	115	12
5/8	17.9	40	26	45	135	12

	D1	D	h7
公差 (Tolerance)	0 -0.04	0 -0.04	h7

右刃右ネジレ35°（D）窒化処理刃数:2 SKH51

型番リスト

表示件数

型番

小径(ドリル径)

(mm)

ステップ長

(mm)

全長

(mm)

シャンク径、MTNo

刃長

(mm)

刃径

(mm)

最小発注数量

14.7	32	115	12	33	20	1個
6.9	25	90	8	20	11	1個
3.4	13	65	6	12	6.5	1個
10.5	30	110	12	30	15	1個
4.5	18	75	6	17	8	1個
5.5	22	85	8	18	9.5	1個
17.9	40	135	12	45	26	1個
8.9	28	100	12	27	14	1個
6.6	25	90	8	20	11	1個
9	28	100	12	27	14	1個
11	30	110	12	30	17.5	1個
14	32	115	12	33	20	1個
16	35	125	12	40	23	1個
18	40	135	12	45	26	1個
20	45	145	12	50	29	1個

通常単価(税別) (税込単価)	通常出荷日

22,016円 ( 24,218円 )	1日目
10,112円 ( 11,123円 )	5日目
8,148円 ( 8,963円 )	1日目
13,420円 ( 14,762円 )	1日目
9,268円 ( 10,195円 )	在庫品1日目当日出荷可能
9,717円 ( 10,689円 )	在庫品1日目当日出荷可能
31,296円 ( 34,426円 )	1日目
13,376円 ( 14,714円 )	5日目
10,112円 ( 11,123円 )	在庫品1日目当日出荷可能
13,376円 ( 14,714円 )	在庫品1日目当日出荷可能
16,832円 ( 18,515円 )	5日目
22,016円 ( 24,218円 )	5日目
29,632円 ( 32,595円 )	1日目
33,856円 ( 37,242円 )	1日目
39,424円 ( 43,366円 )	1日目

詳細情報

基本情報

基本情報

ドリルと沈み加工一体型段付きドリル（ハイス）。
【特長】
・六角穴付ボルト穴及び沈め穴を同時に加工出来る。
・ストレートシャンク。
【用途】
・ドリル加工と沈み加工を同時加工する際に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角ボルト沈め用段付ドリル（ストレートシャンク）R型 DCB-SRMのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

実験備品

満足度：5.02016/05/12

性能も優れており価格的にもなっとくできる金額で購入してよかったです次回も購入したいです

1人が参考にしています。

加工用ドリル

満足度：4.02022/11/10

この商品は自社で加工用のドリルとして購入しました。主には座繰り用のドリルとしての使用になりますが、ドリル加工と沈み加工が...もっと読む

0人が参考にしています。

加工工具として使用しています

満足度：4.02020/02/27

この六角ボルト沈め用段付ドリルは、六角穴付ボルトのボルト用穴と頭部の座ぐり加工がいっぺんに加工できます。以前は他から購入...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q同じDCBの中で何個か種類がありますが違いはなんですか？

形状、規格の違いになります。
