栄工舎

ロングテーパーエンドミル TEL

カタログ

通常単価(税別): 7,808円～70,975円

税込単価: 8,589円～78,073円

通常出荷日：3日目

ロング刃タイプのテーパーエンドミル。【特長】・ロング刃タイプ等ネジレ刃の採用により、安定した切れ味と高...

詳細を確認

よく一緒に見られています

栄工舎

テーパーエンドミル 2枚刃 TE-2

通常価格(税別)： 5,606円 (税込価格：6,167円)

通常出荷日：3 日目～

よく一緒に見られています

栄工舎

テーパーエンドミル 4枚刃 TE-4

通常価格(税別)： 5,979円 (税込価格：6,577円)

通常出荷日：3 日目～

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

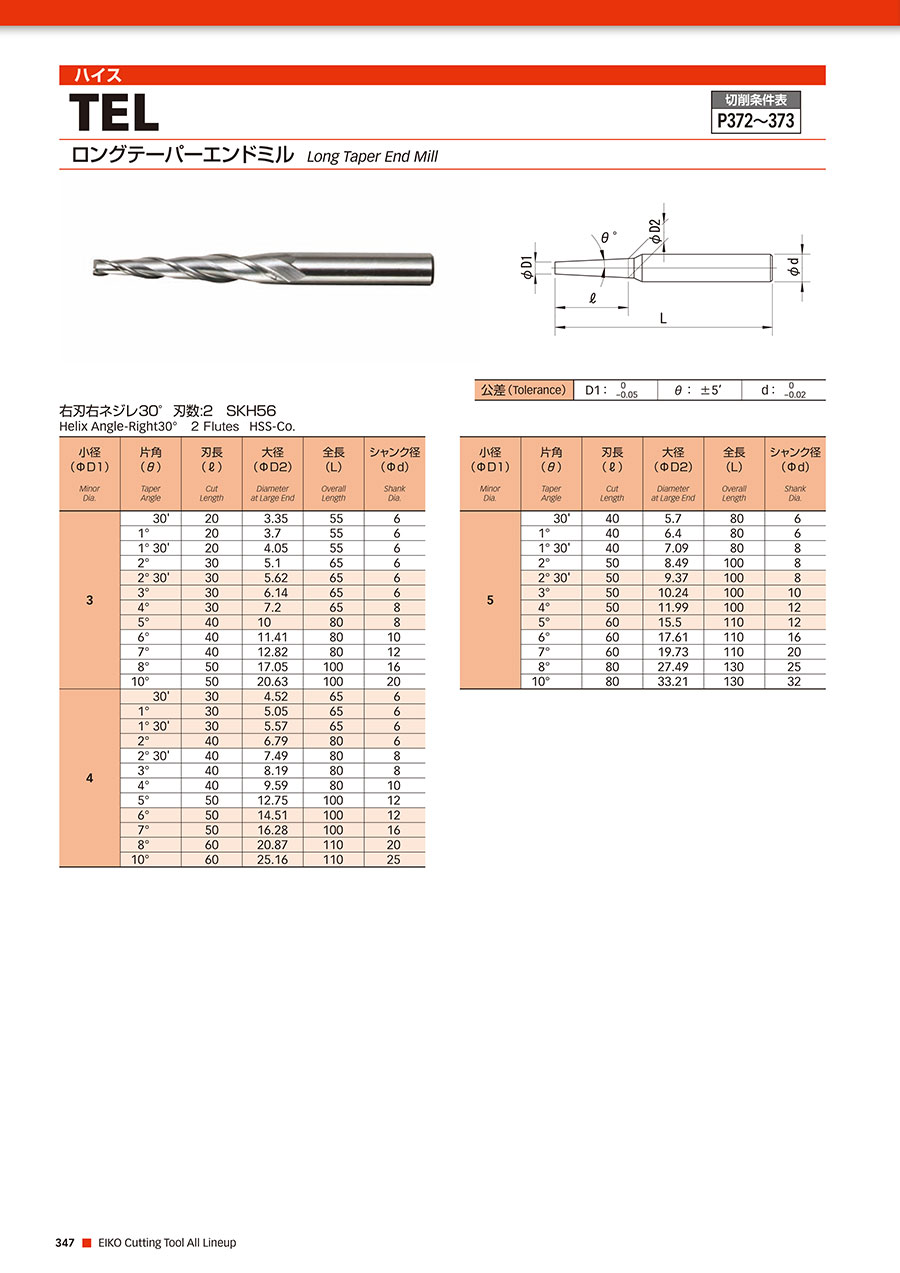

製品仕様

公差（Tolerance）	D1:	0 -0.05	θ:	±5'	d:	0 -0.02

右刃右ネジレ30度
刃数：2
SKH56

小径（Φd1）Ｍinor Dia.	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
3	30'	20	3.35	55	6
	1°	20	3.7	55	6
	1°30'	20	4.05	55	6
	2°	30	5.1	65	6
	2°30'	30	5.62	65	6
	3°	30	6.14	65	6
	4°	30	7.2	65	8
	5°	40	10	80	8
	6°	40	11.41	80	10
	7°	40	12.82	80	12
	8°	50	17.05	100	16
	10°	50	20.63	100	20
4	30'	30	4.52	65	6
	1°	30	5.05	65	6
	1°30'	30	5.57	65	6
	2°	40	6.79	80	6
	2°30'	40	7.49	80	8
	3°	40	8.19	80	8
	4°	40	9.59	80	10
	5°	50	12.75	100	12
	6°	50	14.51	100	12
	7°	50	16.28	100	16
	8°	60	20.87	110	20
	10°	60	25.16	110	25
5	30'	40	5.7	80	6
	1°	40	6.4	80	6
	1°30'	40	7.09	80	8
	2°	50	8.49	100	8
	2°30'	50	9.37	100	8
	3°	50	10.24	100	10
	4°	50	11.99	100	12
	5°	60	15.5	110	12
	6°	60	17.61	110	16
	7°	60	19.73	110	20
	8°	80	27.49	130	25
	10°	80	33.21	130	32

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

3	20	0.5	3.35	6	55	1個
3	20	1	3.7	6	55	1個
3	20	1.5	4.05	6	55	1個
3	30	2	5.1	6	65	1個
3	30	2.5	5.62	6	65	1個
3	30	3	6.14	6	65	1個
3	30	4	7.2	8	65	1個
3	40	5	10	8	80	1個
3	40	6	11.41	10	80	1個
3	40	7	12.82	12	80	1個
3	50	8	17.05	16	100	1個
3	50	10	20.63	20	100	1個
4	30	0.5	4.52	6	65	1個
4	30	1	5.05	6	65	1個
4	30	1.5	5.57	6	65	1個
4	40	2	6.79	6	80	1個
4	40	2.5	7.49	8	80	1個
4	40	3	8.19	8	80	1個
4	40	4	9.59	10	80	1個
4	50	5	12.75	12	100	1個
4	50	6	14.51	12	100	1個
4	50	7	16.28	16	100	1個
4	60	8	20.86	20	110	1個
4	60	10	25.16	25	110	1個
5	40	0.5	5.7	6	80	1個
5	40	1	6.4	6	80	1個
5	40	1.5	7.09	8	80	1個
5	50	2	8.49	8	100	1個
5	50	2.5	9.37	8	100	1個
5	50	3	10.24	10	100	1個
5	50	4	11.99	12	100	1個
5	60	5	15.5	12	110	1個
5	60	6	17.61	16	110	1個
5	60	7	19.73	20	110	1個
5	80	8	27.49	25	130	1個
5	80	10	33.21	32	130	1個

通常単価(税別) (税込単価)	通常出荷日

7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
7,808円 ( 8,589円 )	3日目
7,808円 ( 8,589円 )	3日目
8,832円 ( 9,715円 )	3日目
10,880円 ( 11,968円 )	3日目
12,416円 ( 13,658円 )	3日目
13,952円 ( 15,347円 )	3日目
15,488円 ( 17,037円 )	3日目
22,592円 ( 24,851円 )	3日目
30,976円 ( 34,074円 )	3日目
8,520円 ( 9,372円 )	3日目
8,520円 ( 9,372円 )	3日目
7,808円 ( 8,589円 )	3日目
8,320円 ( 9,152円 )	3日目
10,880円 ( 11,968円 )	3日目
10,880円 ( 11,968円 )	3日目
12,416円 ( 13,658円 )	3日目
13,440円 ( 14,784円 )	3日目
17,536円 ( 19,290円 )	3日目
22,592円 ( 24,851円 )	3日目
33,728円 ( 37,101円 )	3日目
44,864円 ( 49,350円 )	3日目
7,808円 ( 8,589円 )	3日目
8,320円 ( 9,152円 )	3日目
8,813円 ( 9,694円 )	3日目
10,368円 ( 11,405円 )	3日目
11,392円 ( 12,531円 )	3日目
12,416円 ( 13,658円 )	3日目
15,488円 ( 17,037円 )	3日目
20,608円 ( 22,669円 )	3日目
26,880円 ( 29,568円 )	3日目
32,256円 ( 35,482円 )	3日目
55,433円 ( 60,976円 )	3日目
70,975円 ( 78,073円 )	3日目

詳細情報

基本情報

基本情報

ロング刃タイプのテーパーエンドミル。
【特長】
・ロング刃タイプ等ネジレ刃の採用により、安定した切れ味と高い加工精度が得られる。
【用途】
・金型加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
