強ねじれ溝JIS B形60°センタ穴ドリル CESB

強ねじれ溝JIS B形60°センタ穴ドリル CESB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
通常単価:
1,265円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

粘い・軟らかい被削材のセンター穴加工に適した現行JIS規格の強ねじれ溝形センタ穴ドリル。
【特徴】
・ドリルとシャンク径の比が減少した現行JIS規格(ISO規格)のため切削速度差が少なく作業性が安定。
【用途】
・軟質や粘い材料、低炭素鋼やステンレス鋼等への加工に最適。
・粘い被削材、軟らかい被削材のセンター穴加工に最適。

PDF

型番

14 の型番候補があります候補を表示

外形図

外形図

軟質や粘い材料、低炭素鋼やステンレス鋼等への加工に最適なセンタリングドリル

強ねじれ溝JIS B形60°センタ穴ドリル CESB:関連画像

現行JIS規格(ISO規格)

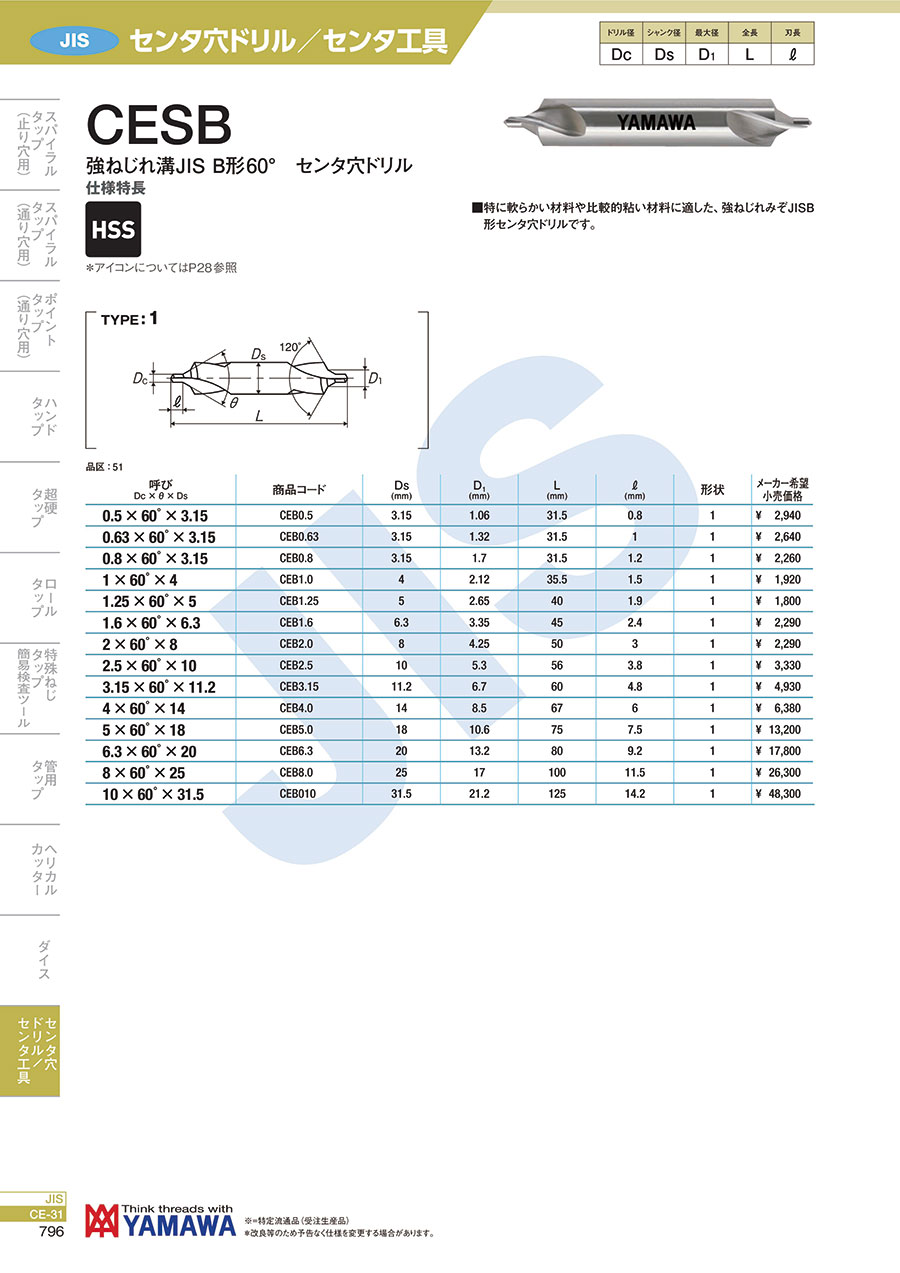

強ねじれ溝JIS B形60°センタ穴ドリル CESBの外形図と寸法

強ねじれ溝JIS B形60°センタ穴ドリル CESB:関連画像

寸法図

呼び
Dc × θ ×Ds
商品コード Ds
(mm)
D1
(mm)
L
(mm)
l
(mm)
形状
0.5 × 60°× 3.15 CEB0.5 3.15 1.06 31.5 0.8 1
0.63 × 60°× 3.15 CEB0.63 3.15 1.32 31.5 1 1
0.8 × 60°× 3.15 CEB0.8 3.15 1.7 31.5 1.2 1
1 × 60°× 4 CEB1.0 4 2.12 35.5 1.5 1
1.25 × 60°× 5 CEB1.25 5 2.65 40 1.9 1
1.6 × 60°× 6.3 CEB1.6 6.3 3.35 45 2.4 1
2 × 60°× 8 CEB2.0 8 4.25 50 3 1
2.5 × 60°× 10 CEB2.5 10 5.3 56 3.8 1
3.15 × 60°× 11.2 CEB3.15 11.2 6.7 60 4.8 1
4 × 60°× 14 CEB4.0 14 8.5 67 6 1
5 × 60°× 18 CEB5.0 18 10.6 75 7.5 1
6.3 × 60°× 20 CEB6.3 20 13.2 80 9.2 1
8 × 60°× 25 CEB8.0 25 17 100 11.5 1
10 × 60°× 31.5 CEB010 31.5 21.2 125 14.2 1
型番
CEB010
CEB0.5
CEB0.8
CEB0.63
CEB1.0
CEB1.6
CEB1.25
CEB2.0
CEB2.5
CEB3.15
CEB4.0
CEB5.0
CEB6.3
CEB8.0
型番通常単価最小発注数量スライド値引通常
出荷日
工具径 (D)
(mm)
呼び 全長L
(mm)

(mm)
D1
(mm)
形状

33,864円

1個あり

1日目

当日出荷可能

31.510X60°X31.512514.221.2Cb

2,060円

1個あり

1日目

当日出荷可能

3.150.5X60°X3.1531.50.81.06Cb

1,584円

1個

1日目

当日出荷可能

3.150.8X60°X3.1531.51.21.7Cb

1,850円

1個

お見積り

3.150.63X60°X3.1531.511.32Cb

1,346円

1個

在庫品1日目

当日出荷可能

41X60°X435.51.52.12Cb

1,605円

1個

在庫品1日目

当日出荷可能

6.31.6X60°X6.3452.43.35Cb

1,265円

1個

在庫品1日目

当日出荷可能

51.25X60°X5401.92.65Cb

1,605円

1個

在庫品1日目

当日出荷可能

82X60°X85034.25Cb

2,332円

1個

在庫品1日目

当日出荷可能

102.5X60°X10563.85.3Cb

3,454円

1個

在庫品1日目

当日出荷可能

11.23.15X60°X11.2604.86.7Cb

4,474円

1個あり

在庫品1日目

当日出荷可能

144X60°X146768.5Cb

9,248円

1個あり

在庫品1日目

当日出荷可能

185X60°X18757.510.6Cb

12,512円

1個

在庫品1日目

当日出荷可能

206.3X60°X20809.213.2Cb

18,428円

1個あり

1日目

当日出荷可能

258X60°X2510011.517Cb

Loading...

  1. 1


商品担当おすすめ

ハイス鋼センタードリル 面取り刃90°タイプ 画像

ハイス鋼センタードリル 面取り刃90°タイプ

ミスミ

使用頻度の高い定番サイズハイス鋼センタードリルを、お求めやすい価格でご提供します。

SG-ESR ドリル SGESR 画像

SG-ESR ドリル SGESR

不二越

鋼からステンレス鋼、アルミまで幅広い被削材に対応した高汎用ドリルです。

KSDSET ステンレス用ドリルセット(スチールケース入り) 画像

KSDSET ステンレス用ドリルセット(スチールケース入り)

三菱マテリアル

コバルトハイスのストレートドリルスチールケース入りセット。刃先の切れ味がよく、ステンレス材の加工に最適です。

基本情報

用途 センタリング(位置決め) / 穴面取り 先端角度(θ) 60° 被削材 一般鋼 / ステンレス鋼 / 鋳鉄
片刃・両刃 両刃 外周刃有無 工具材種 ハイス
コーティング有無

強ねじれ溝JIS B形60°センタ穴ドリル CESBのレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    旋盤加工のセンター押しに使用しました。
    シャンク部分が太くなっているので
    ビビリやブレもなくセンターを押せるので満足しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: ドリル径とシャンク径が半端寸法になっていますが、誤字ではないですよね?
回答: 現行JIS規格は、ISO規格を組み入れたため、インチ寸法が基になっているため半端寸法になっています。
汎用のコレットであれば、把持代を持っているため、把持できると思います。
