センターフライス CF

センターフライス CF
  • 数量スライド割引
通常単価:
2,001円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

センター穴仕上げ、面取り加工。
【特長】
・90度面と60度面のセンター穴仕上げ、面取り加工に対応。
・機械用にテーパーシャンク採用。
【用途】
・センター穴の仕上や面取り仕上加工用。

PDF

型番

59 の型番候補があります候補を表示

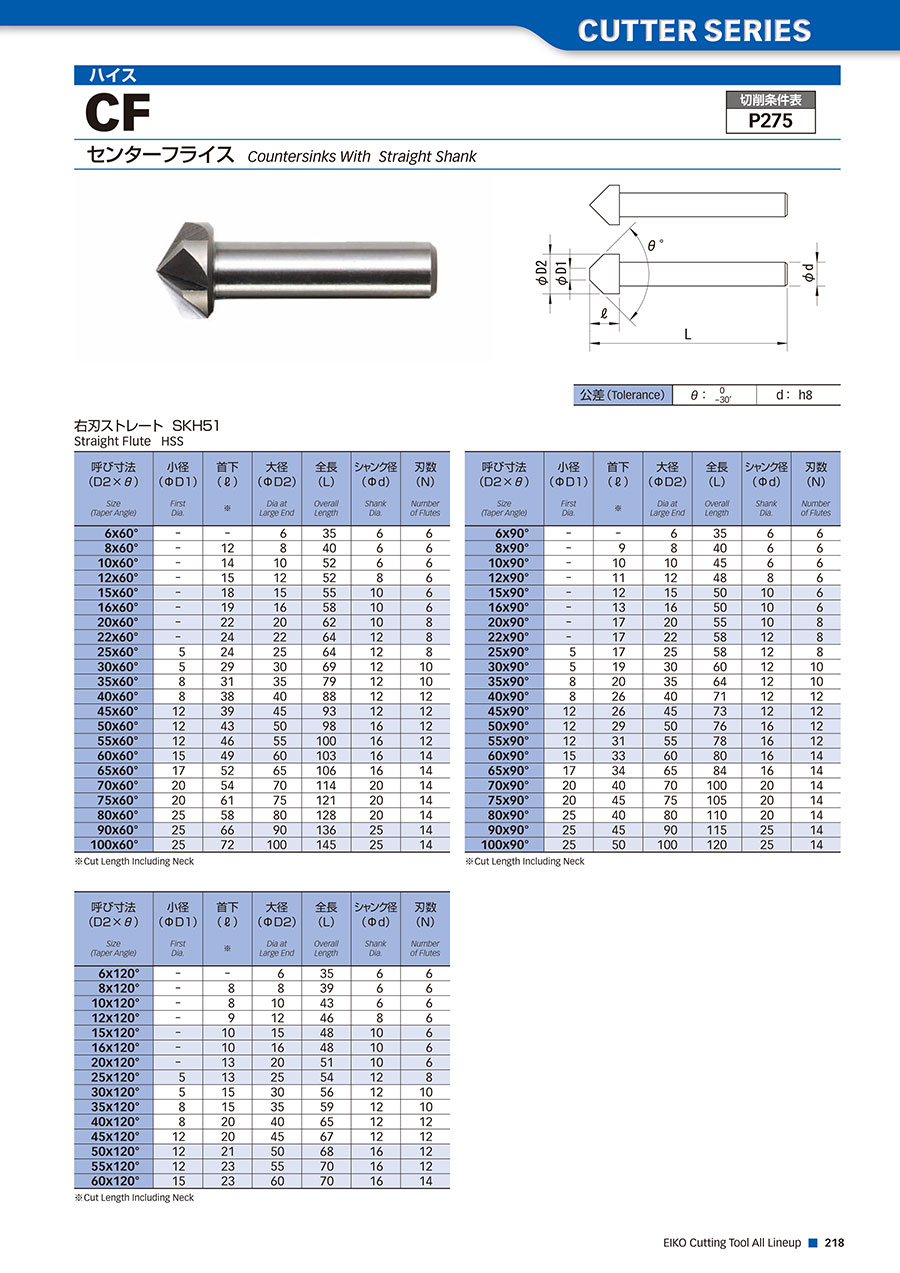

センターフライス(CF)の寸法と仕様

センターフライス CF:関連画像

外形図

センターフライス CF:関連画像

寸法図

仕様

公差(Tolerance) θ: 0
-30°
d: h8
  • 右刃ストレート
  • SKH51
呼び寸法
(D2×θ)
Size
(Taper Angle)
小径
(φD1)
First
Dia.
首下
(l)
大径
(D2)
Dia at
Large End
全長
(L)
Overall
Length
シャンク径
(φd)
Shank
Dia.
刃数
(N)
Number
of Flutes
6×60° - - 6 35 6 6
8×60° - 12 8 40 6 6
10×60° - 14 10 52 6 6
12×60° - 15 12 52 8 6
15×60° - 18 15 55 10 6
16×60° - 19 16 58 10 6
20×60° - 22 20 62 10 8
22×60° - 24 22 64 12 8
25×60° 5 24 25 64 12 8
30×60° 5 29 30 69 12 10
35×60° 8 31 35 79 12 10
40×60° 8 38 40 88 12 12
45×60° 12 39 45 93 12 12
50×60° 12 43 50 98 16 12
55×60° 12 46 55 100 16 12
60×60° 15 49 60 103 16 14
65×60° 17 52 65 106 16 14
70×60° 20 54 70 114 20 14
75×60° 20 61 75 121 20 14
80×60° 25 58 80 128 20 14
90×60° 25 66 90 136 25 14
100×60° 25 72 100 145 25 14
  • ※ Cut Length Including Neck
呼び寸法
(D2×θ)
Size
(Taper Angle)
小径
(φD1)
First
Dia.
首下
(l)
大径
(D2)
Dia at
Large End
全長
(L)
Overall
Length
シャンク径
(φd)
Shank
Dia.
刃数
(N)
Number
of Flutes
6×90° - - 6 35 6 6
8×90° - 9 8 40 6 6
10×90° - 10 10 45 6 6
12×90° - 11 12 48 8 6
15×90° - 12 15 50 10 6
16×90° - 13 16 50 10 6
20×90° - 17 20 55 10 8
22×90° - 17 22 58 12 8
25×90° 5 17 25 58 12 8
30×90° 5 19 30 60 12 10
35×90° 8 20 35 64 12 10
40×90° 8 26 40 71 12 12
45×90° 12 26 45 73 12 12
50×90° 12 29 50 76 16 12
55×90° 12 31 55 78 16 12
60×90° 15 33 60 80 16 14
65×90° 17 34 65 84 16 14
70×90° 20 40 70 100 20 14
75×90° 20 45 75 105 20 14
80×90° 25 40 80 110 20 14
90×90° 25 45 90 115 25 14
100×90° 25 50 100 120 25 14
  • ※ Cut Length Including Neck
呼び寸法
(D2×θ)
Size
(Taper Angle)
小径
(φD1)
First
Dia.
首下
(l)
大径
(D2)
Dia at
Large End
全長
(L)
Overall
Length
シャンク径
(φd)
Shank
Dia.
刃数
(N)
Number
of Flutes
6×120° - - 6 35 6 6
8×120° - 8 8 39 6 6
10×120° - 8 10 43 6 6
12×120° - 9 12 46 8 6
15×120° - 10 15 48 10 6
16×120° - 10 16 48 10 6
20×120° - 13 20 51 10 6
25×120° 5 13 25 54 12 8
30×120° 5 15 30 56 12 10
35×120° 8 15 35 59 12 10
40×120° 8 20 40 65 12 12
45×120° 12 20 45 67 12 12
50×120° 12 21 50 68 16 12
55×120° 12 23 55 70 16 12
60×120° 15 23 60 70 16 14
  • ※ Cut Length Including Neck

型番
CF-6-60
CF-6-90
CF-6-120
CF-8-60
CF-8-90
CF-8-120
CF-10-60
CF-10-90
CF-10-120
CF-12-60
CF-12-90
CF-12-120
CF-15-60
CF-15-90
CF-15-120
CF-16-60
CF-16-90
CF-16-120
CF-20-60
CF-20-90
CF-20-120
CF-22-60
CF-22-90
CF-25-60
CF-25-90
CF-25-120
CF-30-60
CF-30-90
CF-30-120
CF-35-60
CF-35-90
CF-35-120
CF-40-60
CF-40-90
CF-40-120
CF-45-60
CF-45-90
CF-45-120
CF-50-60
CF-50-90
CF-50-120
CF-55-60
CF-55-90
CF-55-120
CF-60-60
CF-60-90
CF-60-120
CF-65-60
CF-65-90
CF-70-60
CF-70-90
CF-75-60
CF-75-90
CF-80-60
CF-80-90
CF-90-60
CF-90-90
CF-100-60
CF-100-90
型番通常単価最小発注数量スライド値引通常
出荷日
先端角度(θ) 刃径 (D)
(mm)
被削材 シャンク径 (d)
(mm)
全長
(mm)
刃数 首下
(mm)
小径
(mm)

2,070円

1個あり

1日目

当日出荷可能

606一般鋼[○] / アルミ[○] / 銅[○]6356--

2,001円

1個あり

1日目

当日出荷可能

906一般鋼[○] / アルミ[○] / 銅[○]6356--

2,001円

1個あり

1日目

当日出荷可能

1206一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]6356--

2,484円

1個あり

1日目

当日出荷可能

608一般鋼[○] / アルミ[○] / 銅[○]640612-

2,277円

1個あり

1日目

当日出荷可能

908一般鋼[○] / アルミ[○] / 銅[○]64069-

2,277円

1個あり

1日目

当日出荷可能

1208一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]63968-

3,381円

1個あり

1日目

当日出荷可能

6010一般鋼[○] / アルミ[○] / 銅[○]652614-

3,105円

1個

在庫品1日目

当日出荷可能

9010一般鋼[○] / アルミ[○] / 銅[○]645610-

3,105円

1個あり

1日目

当日出荷可能

12010一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]64368-

3,657円

1個あり

1日目

当日出荷可能

6012一般鋼[○] / アルミ[○] / 銅[○]852615-

3,105円

1個あり

1日目

当日出荷可能

9012一般鋼[○] / アルミ[○] / 銅[○]848611-

3,588円

1個あり

在庫品1日目

当日出荷可能

12012一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]84669-

4,623円

1個あり

1日目

当日出荷可能

6015一般鋼[○] / アルミ[○] / 銅[○]1055618-

3,795円

1個あり

1日目

当日出荷可能

9015一般鋼[○] / アルミ[○] / 銅[○]1050612-

4,140円

1個あり

在庫品1日目

当日出荷可能

12015一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1048610-

4,692円

1個あり

1日目

当日出荷可能

6016一般鋼[○] / アルミ[○] / 銅[○]1058619-

4,761円

1個あり

1日目

当日出荷可能

9016一般鋼[○] / アルミ[○] / 銅[○]1050613-

4,761円

1個あり

1日目

当日出荷可能

12016一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1048610-

5,589円

1個あり

1日目

当日出荷可能

6020一般鋼[○] / アルミ[○] / 銅[○]1062822-

5,451円

1個あり

1日目

当日出荷可能

9020一般鋼[○] / アルミ[○] / 銅[○]1055817-

5,451円

1個あり

1日目

当日出荷可能

12020一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1051613-

6,969円

1個あり

1日目

当日出荷可能

6022一般鋼[○] / アルミ[○] / 銅[○]1264824-

6,555円

1個あり

1日目

当日出荷可能

9022一般鋼[○] / アルミ[○] / 銅[○]1258817-

7,866円

1個あり

1日目

当日出荷可能

6025一般鋼[○] / アルミ[○] / 銅[○]12648245

7,590円

1個

在庫品1日目

当日出荷可能

9025一般鋼[○] / アルミ[○] / 銅[○]12588175

7,590円

1個あり

1日目

当日出荷可能

12025一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]12548135

9,729円

1個

在庫品1日目

当日出荷可能

6030一般鋼[○] / アルミ[○] / 銅[○]126910295

8,901円

1個あり

1日目

当日出荷可能

9030一般鋼[○] / アルミ[○] / 銅[○]126010195

8,901円

1個あり

1日目

当日出荷可能

12030一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]125610155

17,388円

1個あり

1日目

当日出荷可能

6035一般鋼[○] / アルミ[○] / 銅[○]127910318

14,835円

1個あり

1日目

当日出荷可能

9035一般鋼[○] / アルミ[○] / 銅[○]126410208

14,835円

1個あり

1日目

当日出荷可能

12035一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]125910158

23,322円

1個あり

1日目

当日出荷可能

6040一般鋼[○] / アルミ[○] / 銅[○]128812388

19,596円

1個あり

1日目

当日出荷可能

9040一般鋼[○] / アルミ[○] / 銅[○]127112268

19,596円

1個あり

1日目

当日出荷可能

12040一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]126512208

32,085円

1個あり

1日目

当日出荷可能

6045一般鋼[○] / アルミ[○] / 銅[○]1293123912

30,222円

1個あり

1日目

当日出荷可能

9045一般鋼[○] / アルミ[○] / 銅[○]1273122612

30,222円

1個あり

1日目

当日出荷可能

12045一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1267122012

42,780円

1個あり

1日目

当日出荷可能

6050一般鋼[○] / アルミ[○] / 銅[○]1698124312

36,018円

1個あり

1日目

当日出荷可能

9050一般鋼[○] / アルミ[○] / 銅[○]1676122912

36,018円

1個あり

1日目

当日出荷可能

12050一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1668122112

58,725円

1個あり

1日目

当日出荷可能

6055一般鋼[○] / アルミ[○] / 銅[○]16100124612

45,403円

1個あり

1日目

当日出荷可能

9055一般鋼[○] / アルミ[○] / 銅[○]1678123112

45,403円

1個あり

1日目

当日出荷可能

12055一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1670122312

65,488円

1個あり

1日目

当日出荷可能

6060一般鋼[○] / アルミ[○] / 銅[○]16103144915

52,929円

1個あり

1日目

当日出荷可能

9060一般鋼[○] / アルミ[○] / 銅[○]1680143315

52,929円

1個あり

1日目

当日出荷可能

12060一般鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]1670142315

90,321円

1個あり

1日目

当日出荷可能

6065一般鋼[○] / アルミ[○] / 銅[○]16106145217

72,251円

1個あり

1日目

当日出荷可能

9065一般鋼[○] / アルミ[○] / 銅[○]1684143417

99,015円

1個あり

1日目

当日出荷可能

6070一般鋼[○] / アルミ[○] / 銅[○]20114145420

80,946円

1個あり

1日目

当日出荷可能

9070一般鋼[○] / アルミ[○] / 銅[○]20100144020

116,403円

1個あり

1日目

当日出荷可能

6075一般鋼[○] / アルミ[○] / 銅[○]20121146120

93,160円

1個あり

1日目

当日出荷可能

9075一般鋼[○] / アルミ[○] / 銅[○]20105144520

128,064円

1個あり

1日目

当日出荷可能

6080一般鋼[○] / アルミ[○] / 銅[○]20128145825

104,673円

1個あり

1日目

当日出荷可能

9080一般鋼[○] / アルミ[○] / 銅[○]20110144025

168,774円

1個あり

1日目

当日出荷可能

6090一般鋼[○] / アルミ[○] / 銅[○]25136146625

131,031円

1個あり

1日目

当日出荷可能

9090一般鋼[○] / アルミ[○] / 銅[○]25115144525

213,763円

1個あり

1日目

当日出荷可能

60100一般鋼[○] / アルミ[○] / 銅[○]25145147225

168,774円

1個あり

1日目

当日出荷可能

90100一般鋼[○] / アルミ[○] / 銅[○]25120145025

Loading...

  1. 1

商品担当おすすめ

TiNコートハイス鋼カウンタシンク/3枚刃/90° 画像

TiNコートハイス鋼カウンタシンク/3枚刃/90°

ミスミ

穴面取りやバリ取りの必需品を、低価格でご提供。

パーツクリーナー 画像

パーツクリーナー

ミスミ

大容量・強力・速乾タイプの洗浄剤。金属部品や金型の脱脂洗浄、青ニス除去に最適。

基本情報

用途 穴面取り 工具材種 ハイス コーティング有無
刃形状 右刃ストレート シャンク公差 h8 角度公差 -30′~0
