タングマイスター 面取り用ヘッド VCA

製品特長・仕様

製品の基本仕様・特長

VCA^**-04/06... : 面取り角 45°

最適工具の選択で加工能率を向上。さらに段取り時間も削減し生産性を劇的に改善。

• 機械のダウンタイムを劇的に短縮
• 刃先交換のみで手間要らず

抜群の刃先位置再現性

• テーパ＋端面当たりの2面拘束で精度を確保。
• ヘッド交換のみの作業で一度のホルダセット精度を確保可能。

最新コーティング材種により長寿命を実現
【AH715】

• 3種類の機能を持つNano積層膜を融合した「トリプルNanoテクノロジー」コーティングを採用
• 「耐摩耗性」「耐欠損性」「耐酸化性」「耐溶着性」「耐皮膜剥離性」を高次元で共存

性能・試験情報

工具径公差

JISB0401-2：1998（ISO286-2：1988）より抜粋

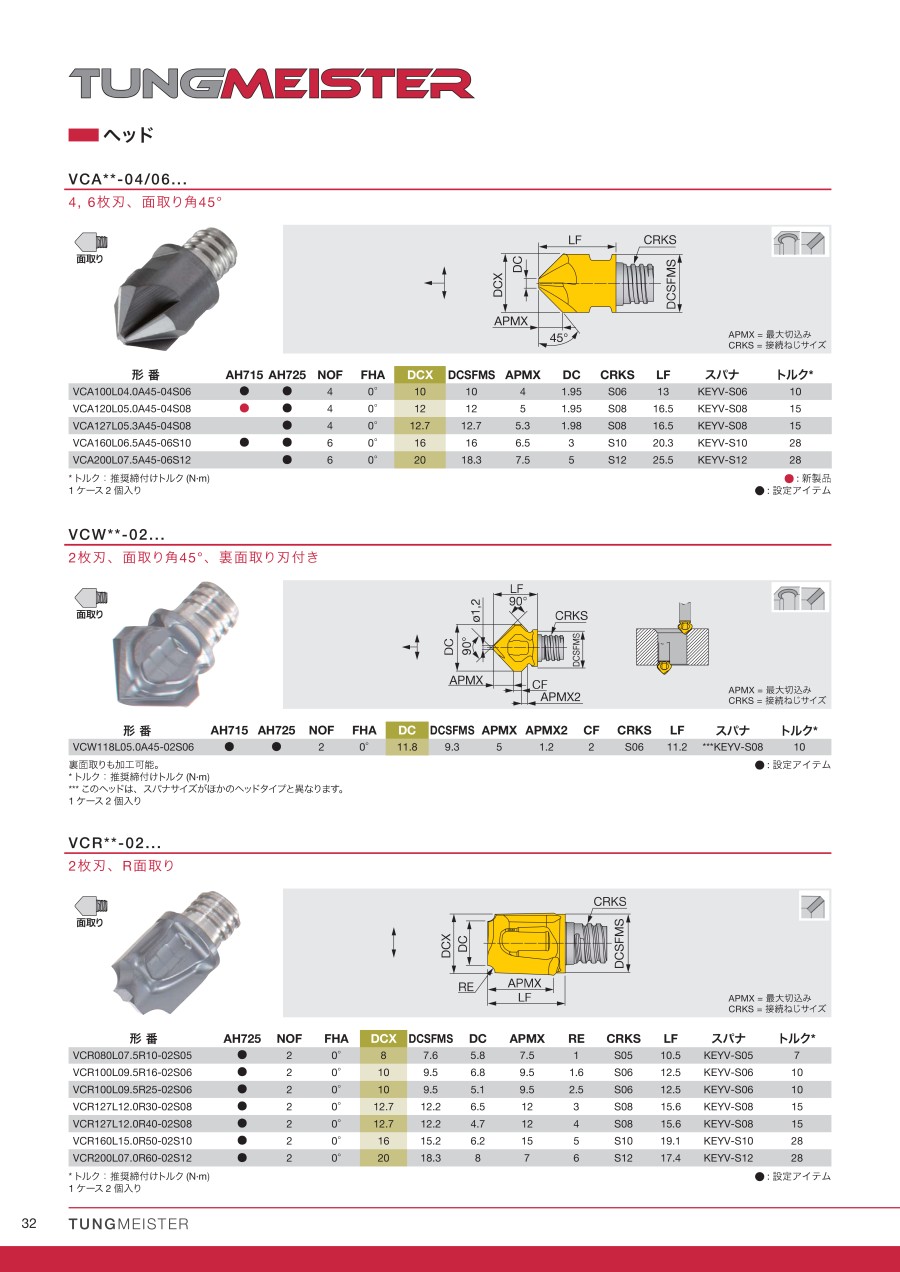

外形図

【VCA^**-04、06...】
タングマイスター用ヘッド 4、6枚刃 面取り加工用（中心刃無し）

APMX=最大切込み、CRKS=接続ねじサイズ

推奨切削条件

推奨切削条件表

面取り（ミーリング加工、突き面取り加工） VCA形、VCW形、VCR形

選定サポート情報

★：第一選択、☆：第二選択

トルクレンチ

スパナ

KEYV-...、KEYV-S...、KEYV-T...、KEYV-T^**L、KEYV-W20

（注）スパナは、シャンクに付属していません。別途ご注文ください。

適応範囲

注意・禁止事項

• 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
• ヘッド取付けの際は、予めエアブロー、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
• 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
• ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
  また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
• ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
