タンガロイ

DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形

DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形
通常単価(税別)
36,006円～54,187円
税込単価
39,607円～59,606円
通常出荷日：1日目

ドリルマイスターシリーズの面取りホルダTIDCF形。【特長】・操作性に優れたヘッド交換式ドリル・簡単操...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

特殊面取りホルダ用インサート

タンガロイ

特殊面取りホルダ用インサート
通常価格(税別)： 1,013円 (税込価格：1,114円)

通常出荷日：1 日目

よく一緒に見られています

ドリルマイスター XHGT/R形 面取りインサート

タンガロイ

ドリルマイスター XHGT/R形 面取りインサート
通常価格(税別)： 2,423円 (税込価格：2,665円)

通常出荷日：1 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

【圧倒的な工具寿命と優れた加工性能を実現するヘッド交換式ドリル】

再研・再コートが不要なヘッド交換式ドリルは安定長寿命を提供


DrillMeister刃先（マージン）の状態



DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品基本仕様・特徴03
  • ヘッド交換式により、常に新品ヘッドが使用できる
  • 最適な膜厚状態での使用により工具寿命延長
  • 一定コーティング品質により、寿命のバラつきを最小化



複数回再コートを実施した
ソリッドドリルの刃先（マージン）の状態
DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品基本仕様・特長04
  • 複数回の再コートにより過大な膜厚
  • 過大な膜厚によるコーティング膜の脆弱化
  • 本来のコーティング性能が十分に発揮できない
  • 寿命のバラつきが発生



【迅速なヘッド交換と信頼性の高いクランプ機構】

  • ワンアクションでのヘッド交換により、工具交換時間を大幅に短縮
  • 独自のクランプ機能により高い振れ精度と信頼性の高いクランプを実現
  • ヘッド抜け落ち防止機構により信頼性が更に向上
DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品の基本仕様・特長01


TIDC形シャンク

  • 面取りアダプタとの組み合わせが容易なストレートシャンク
DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品の基本仕様・特長07

性能・試験情報

ヘッド交換式による寿命管理例
DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品基本仕様・特徴03
  • 長寿命かつ寿命のばらつきが少ないので、高い寿命設定が可能
ソリッドドリルによる寿命管理例
DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 製品基本仕様・特長06
  • 低い寿命に合わせた寿命設定になる

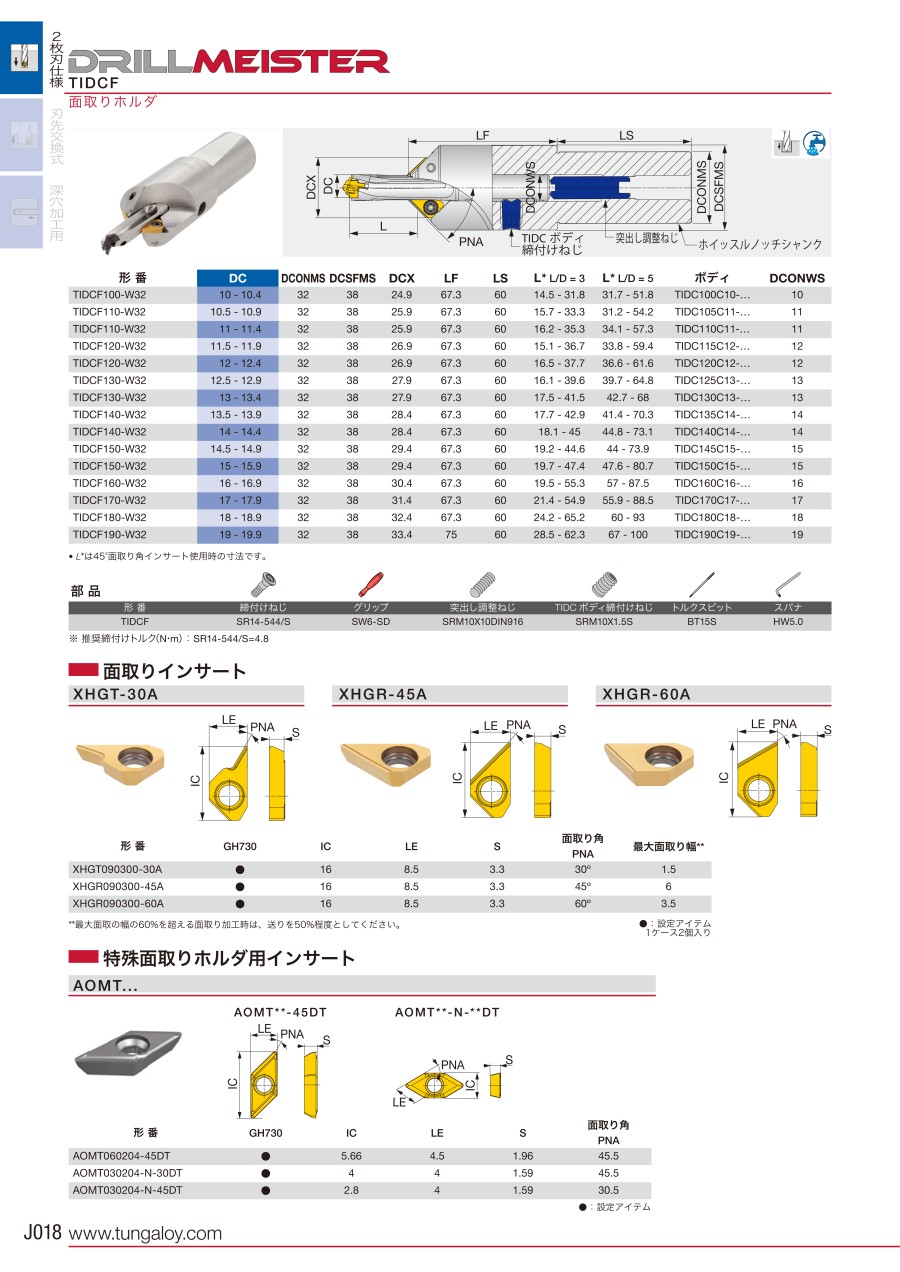

外形図

DRILL MEISTER（ドリルマイスター） 面取りホルダ TIDCF形 外形図

型番リスト

表示件数
  • 1
    • 型番
    TIDCF080-W20
    TIDCF090-W20
    TIDCF100-W32
    TIDCF110-W32
    TIDCF120-W32
    TIDCF130-W32
    TIDCF140-W32
    TIDCF150-W32
    TIDCF160-W32
    TIDCF170-W32
    TIDCF180-W32
    TIDCF190-W32

    最大穴面取り径

    (mm)

    最小穴面取り径

    (mm)

    全長

    (mm)

    シャンク径

    (mm)

    適合ヘッド

    		最小発注数量
    8.4
    7.5
    12.6～24.6
    20
    XCGT060300-30DT、XCGT060300-45DT、XCGT060300-60DT
    1個
    9.4
    8.5
    12.6～29.2
    20
    XCGT060300-30DT、XCGT060300-45DT、XCGT060300-60DT
    1個
    10.4
    9.5
    14.5～31.8
    10
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    11.4
    10.5
    15.7～35.3
    11
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    12.4
    11.5
    16.5～37.7
    12
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    13.4
    12.5
    16.1～41.5
    13
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    14.4
    13.5
    18.1～45
    14
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    15.9
    14.5
    19.7～47.4
    15
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    16.9
    16
    19.5～55.3
    16
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    17.9
    17
    21.4～54.9
    17
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    18.9
    18
    24.2～65.2
    18
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    19.9
    19
    28.5～62.3
    19
    XHGT090300-30A、XHGR090300-45A、XHGR090300-60A
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,006円
    ( 39,607円 )
    1日目
    36,006円
    ( 39,607円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    49,178円
    ( 54,096円 )
    1日目
    54,187円
    ( 59,606円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ドリルマイスターシリーズの面取りホルダTIDCF形。
    【特長】
    ・操作性に優れたヘッド交換式ドリル
    ・簡単操作で工具交換時間を劇的に短縮
    ・TIDC形と組み合わせることで、穴あけ+面取りの一発加工が可能

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
