マイクロガンドリル G520

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 42,183円～59,887円

税込単価: 46,401円～65,876円

超硬マイクロガンドリル G520。【特長】・チューブはヘッドと一体となった超硬...

溝長 (mm)
80
全長 (mm)
143
シャンク径・MT No
16
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
ノンコート
油穴（オイルホール）
○
単品/セット品
単品
工具材質（詳細）
超硬合金
コーティング有無
無
ドライバ一径 d2 (mm)
16
ドライバー長 l3 (mm)
48
規格
G.S.
内部給油
有

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

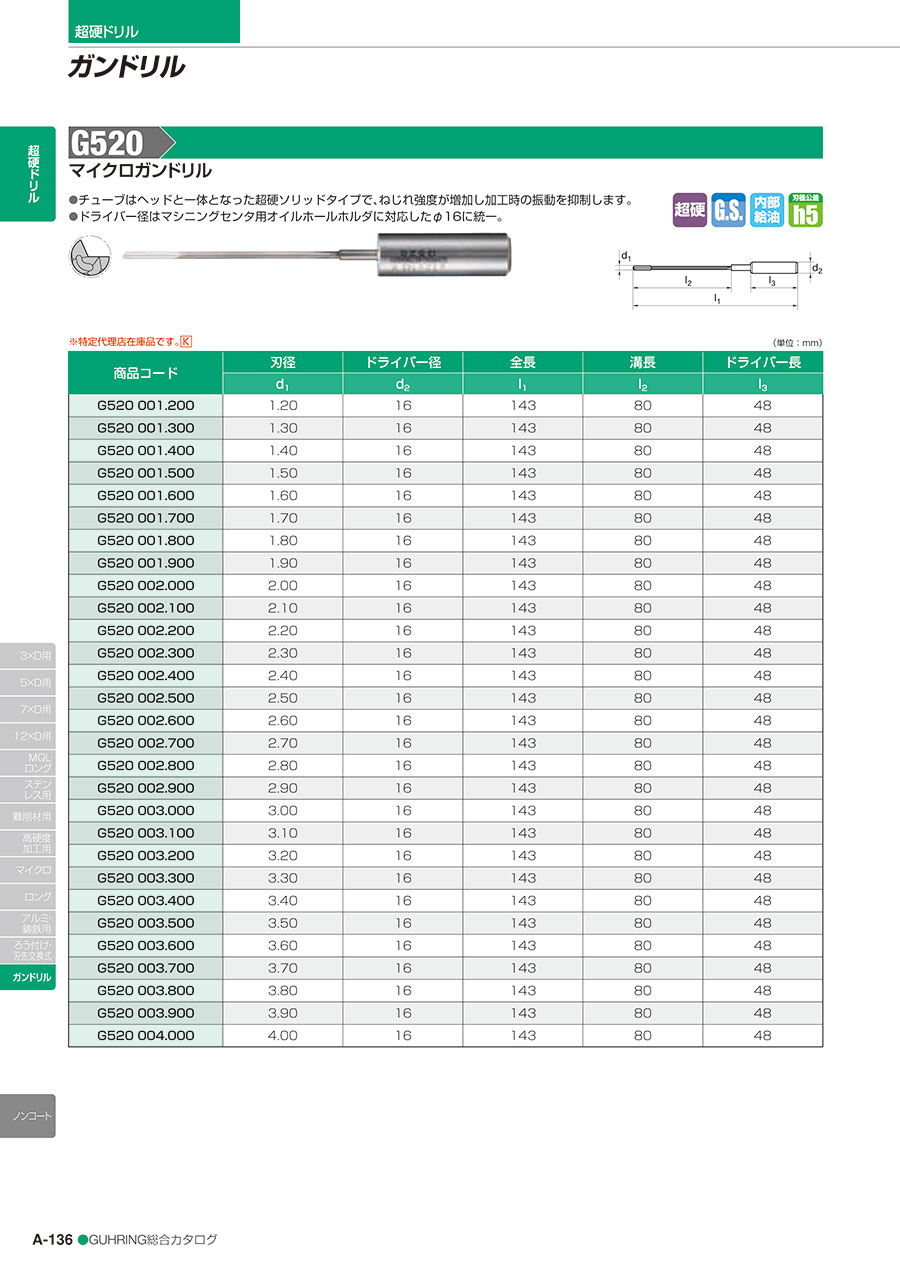

マイクロガンドリル G520の詳細

マイクロガンドリル G520 イメージ

マイクロガンドリル G520の寸法

マイクロガンドリル G520 寸法図

（単位：mm）

商品コード	刃径	ドライバー径	全長	溝長	ドライバー長
商品コード	d₁	d₂	l₁	l₂	l₃
G520 1.200	1.2	16	143	80	48
G520 1.300	1.3	16	143	80	48
G520 1.400	1.4	16	143	80	48
G520 1.500	1.5	16	143	80	48
G520 1.600	1.6	16	143	80	48
G520 1.700	1.7	16	143	80	48
G520 1.800	1.8	16	143	80	48
G520 1.900	1.9	16	143	80	48
G520 2.000	2	16	143	80	48
G520 2.100	2.1	16	143	80	48
G520 2.200	2.2	16	143	80	48
G520 2.300	2.3	16	143	80	48
G520 2.400	2.4	16	143	80	48
G520 2.500	2.5	16	143	80	48
G520 2.600	2.6	16	143	80	48
G520 2.700	2.7	16	143	80	48
G520 2.800	2.8	16	143	80	48
G520 2.900	2.9	16	143	80	48
G520 3.000	3	16	143	80	48
G520 3.100	3.1	16	143	80	48
G520 3.200	3.2	16	143	80	48
G520 3.300	3.3	16	143	80	48
G520 3.400	3.4	16	143	80	48
G520 3.500	3.5	16	143	80	48
G520 3.600	3.6	16	143	80	48
G520 3.700	3.7	16	143	80	48
G520 3.800	3.8	16	143	80	48
G520 3.900	3.9	16	143	80	48
G520 4.000	4	16	143	80	48

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

直径公差

(mm)

最小発注数量

1.2	-0.004～0	1個
1.3	-0.004～0	1個
1.4	-0.004～0	1個
1.5	-0.004～0	1個
1.6	-0.004～0	1個
1.7	-0.004～0	1個
1.8	-0.004～0	1個
1.9	-0.004～0	1個
2	-0.004～0	1個
2.1	-0.004～0	1個
2.2	-0.004～0	1個
2.3	-0.004～0	1個
2.4	-0.004～0	1個
2.5	-0.004～0	1個
2.6	-0.004～0	1個
2.7	-0.004～0	1個
2.8	-0.004～0	1個
2.9	-0.004～0	1個
3	-0.004～0	1個
3.1	-0.005～0	1個
3.2	-0.005～0	1個
3.3	-0.005～0	1個
3.4	-0.005～0	1個
3.5	-0.005～0	1個
3.6	-0.005～0	1個
3.7	-0.005～0	1個
3.8	-0.005～0	1個
3.9	-0.005～0	1個
4	-0.005～0	1個

通常単価(税別) (税込単価)	通常出荷日

53,119円 ( 58,431円 )	19日目
53,219円 ( 58,541円 )	19日目
53,366円 ( 58,703円 )	19日目
45,814円 ( 50,395円 )	19日目
54,774円 ( 60,251円 )	19日目
54,850円 ( 60,335円 )	19日目
54,774円 ( 60,251円 )	19日目
54,950円 ( 60,445円 )	19日目
42,788円 ( 47,067円 )	19日目
57,071円 ( 62,778円 )	19日目
56,963円 ( 62,659円 )	19日目
59,887円 ( 65,876円 )	19日目
57,493円 ( 63,242円 )	19日目
42,788円 ( 47,067円 )	19日目
57,419円 ( 63,161円 )	19日目
57,419円 ( 63,161円 )	19日目
58,059円 ( 63,865円 )	19日目
58,059円 ( 63,865円 )	19日目
42,183円 ( 46,401円 )	19日目
53,613円 ( 58,974円 )	19日目
44,936円 ( 49,430円 )	19日目
55,133円 ( 60,646円 )	19日目
55,196円 ( 60,716円 )	19日目
50,431円 ( 55,474円 )	19日目
57,071円 ( 62,778円 )	19日目
57,247円 ( 62,972円 )	19日目
56,678円 ( 62,346円 )	19日目
56,787円 ( 62,466円 )	19日目
50,442円 ( 55,486円 )	19日目

詳細情報

基本情報

基本情報

超硬マイクロガンドリル G520。
【特長】
・チューブはヘッドと一体となった超硬ソリッドタイプ。
・ねじれ強度が増加し加工時の振動を抑制。
・ドライバー径は、マシニングセンタ用オイルホールホルダに対応したφ16（直径16mm）に統一。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼に使用。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金などに使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マイクロガンドリル G520のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qマシニングセンタの加工方法は？

ガイド穴が必要です。ガイド穴径として＋0.01～＋0.03ｍｍで深さは1.5ｘＤ程度。
