グーリング

ろう付けガンドリル EB80 5022

カタログ

通常単価(税別): 16,378円～33,722円

税込単価: 18,016円～37,094円

通常出荷日：3日目

一枚刃のろう付けタイプガンドリル。【特長】・超硬ヘッドろう付けタイプでチューブはバネ製が高い焼入れスチ...

よく一緒に見られています

グーリング

通常出荷日：3 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ろう付けガンドリル EB80の仕様

外形図

刃の形状

（単位:mm）

商品コード	刃径	ドライバー径	全長	溝長	ドライバー長
商品コード	d₁	d₂	l₁	l₂	l₃
5022 4.000	4	12	230	185	45
5022 4.200	4.2	12	240	195	45
5022 4.500	4.5	12	250	205	45
5022 5.000	5	16	280	232	48
5022 5.500	5.5	16	300	252	48
5022 6.000	6	16	320	272	48
5022 6.500	6.5	16	340	292	48
5022 7.000	7	16	370	322	48
5022 8.000	8	16	420	372	48
5022 9.000	9	16	450	402	48
5022 10.000	10	20	510	460	50
5022 12.000	12	20	600	550	50

型番リスト

表示件数

型番

5022-004.000
5022-004.200
5022-004.500
5022-005.000
5022-006.000
5022-007.000
5022-008.000
5022-009.000
5022-010.000
5022-012.000

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

ドライバ一径 d2

(mm)

ドライバー長 l3

(mm)

最小発注数量

4	185	230	12	-0.005～0	12	45	1個
4.2	195	240	12	-0.005～0	12	45	1個
4.5	205	250	12	-0.005～0	12	45	1個
5	232	280	16	-0.005～0	16	48	1個
6	272	320	16	-0.005～0	16	48	1個
7	322	370	16	-0.006～0	16	48	1個
8	372	420	16	-0.006～0	16	48	1個
9	402	450	16	-0.006～0	16	48	1個
10	460	510	20	-0.006～0	20	50	1個
12	550	600	20	-0.008～0	20	50	1個

通常単価(税別) (税込単価)	通常出荷日

22,305円 ( 24,536円 )	3日目
21,127円 ( 23,240円 )	3日目
21,397円 ( 23,537円 )	3日目
19,951円 ( 21,946円 )	3日目
22,752円 ( 25,027円 )	3日目
16,378円 ( 18,016円 )	3日目
23,056円 ( 25,362円 )	3日目
27,312円 ( 30,043円 )	3日目
28,615円 ( 31,477円 )	3日目
33,722円 ( 37,094円 )	3日目

詳細情報

基本情報

基本情報

一枚刃のろう付けタイプガンドリル。
【特長】
・超硬ヘッドろう付けタイプでチューブはバネ製が高い焼入れスチールパイプを使用しています。
・ドライバー径はマシニングセンタ用オイルホールホルダに対応したミリサイズを採用。
・TiNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼に最適。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等に最適。

カタログ

商品TOP

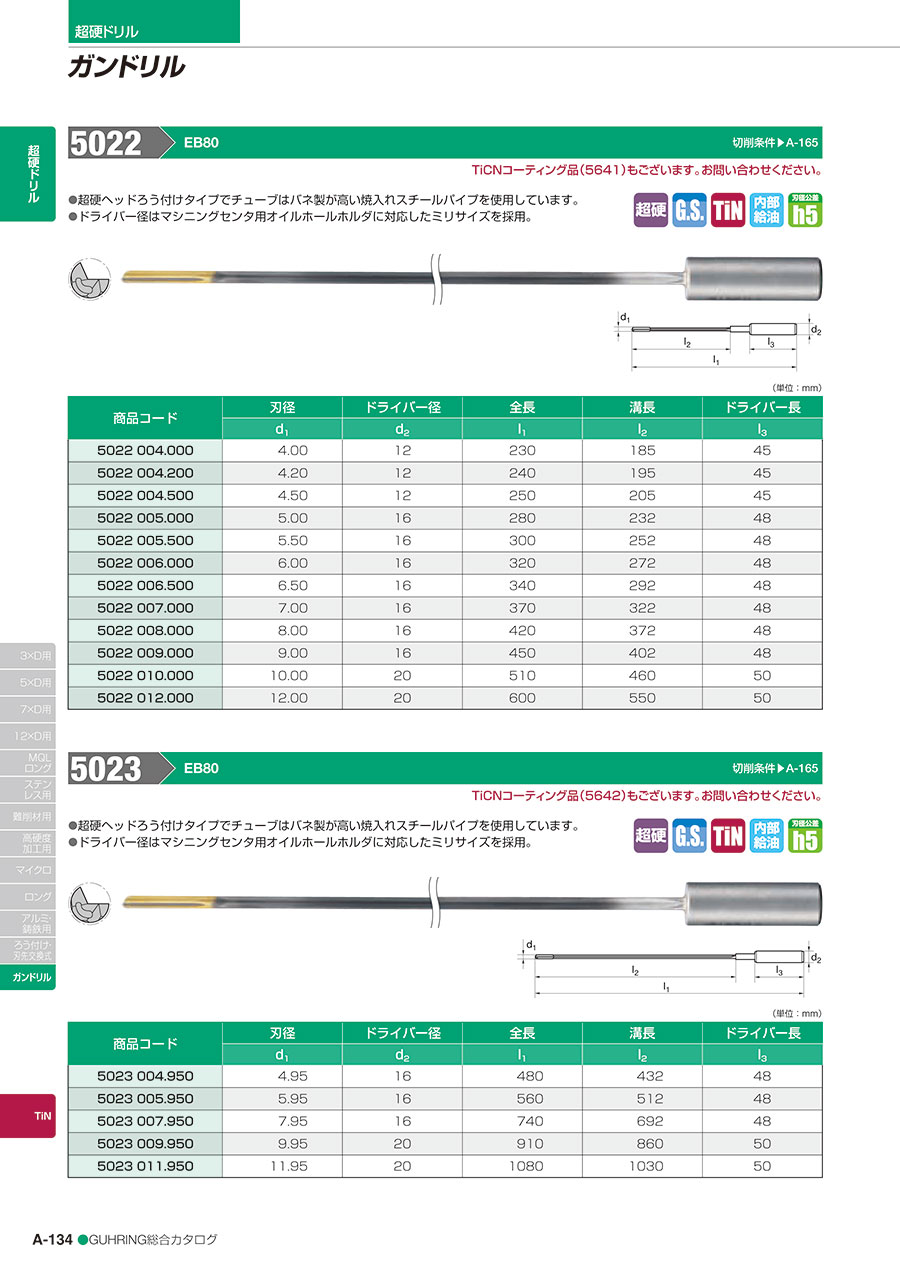

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ろう付けガンドリル EB80 5022のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ろう付けガンドリル EB80 5022	ろう付けガンドリル EB80 5023	ろう付けガンドリル EB80 5018	ろう付けガンドリル EB80 5460	マイクロガンドリル EB100 5020	マイクロガンドリル EB100 5021
メーカー	グーリング	グーリング	グーリング	グーリング	グーリング	グーリング
通常価格	16,378円-	22,180円 -	24,478円 -	19,543円 -	44,438円 -	54,470円 -
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	ノンコート	ノンコート
油穴（オイルホール）	○	○	○	○	○	○
