ストレートシャンクドリル レギュラ GT100 622
未確定：候補が2型番あります。
商品情報
ストレートシャンク レギュラ 622（GT100）の特長
外形図（Form GT Φ0.96（直径0.96mm）以上）
寸法図
仕様
- 工具材種:HSCO
- 先端角度:130度
- 刃径公差:h8
| 商品コード | 刃径 | 全長 | 溝長 |
|---|---|---|---|
| d1 | l1 | l2 | |
| 622 1.000 | 1 | 34 | 12 |
| 622 1.020 | 1.02 | 34 | 12 |
| 622 1.040 | 1.04 | 34 | 12 |
| 622 1.050 | 1.05 | 34 | 12 |
| 622 1.070 | 1.07 | 36 | 14 |
| 622 1.090 | 1.09 | 36 | 14 |
| 622 1.100 | 1.1 | 36 | 14 |
| 622 1.130 | 1.13 | 36 | 14 |
| 622 1.150 | 1.15 | 36 | 14 |
| 622 1.180 | 1.18 | 36 | 14 |
| 622 1.190 | 1.19 | 38 | 16 |
| 622 1.200 | 1.2 | 38 | 16 |
| 622 1.250 | 1.25 | 38 | 16 |
| 622 1.270 | 1.27 | 38 | 16 |
| 622 1.300 | 1.3 | 38 | 16 |
| 622 1.320 | 1.32 | 38 | 16 |
| 622 1.350 | 1.35 | 40 | 18 |
| 622 1.400 | 1.4 | 40 | 18 |
| 622 1.430 | 1.43 | 40 | 18 |
| 622 1.440 | 1.44 | 40 | 18 |
| 622 1.450 | 1.45 | 40 | 18 |
| 622 1.500 | 1.5 | 40 | 18 |
| 622 1.510 | 1.51 | 43 | 20 |
| 622 1.550 | 1.55 | 43 | 20 |
| 622 1.590 | 1.59 | 43 | 20 |
| 622 1.600 | 1.6 | 43 | 20 |
| 622 1.610 | 1.61 | 43 | 20 |
| 622 1.650 | 1.65 | 43 | 20 |
| 622 1.700 | 1.7 | 43 | 20 |
| 622 1.780 | 1.78 | 46 | 22 |
| 622 1.800 | 1.8 | 46 | 22 |
| 622 1.850 | 1.85 | 46 | 22 |
| 622 1.900 | 1.9 | 46 | 22 |
| 622 1.920 | 1.92 | 49 | 24 |
| 商品コード | 刃径 | 全長 | 溝長 |
|---|---|---|---|
| d1 | l1 | l2 | |
| 622 1.930 | 1.93 | 49 | 24 |
| 622 1.950 | 1.95 | 49 | 24 |
| 622 1.960 | 1.96 | 49 | 24 |
| 622 1.980 | 1.98 | 49 | 24 |
| 622 1.990 | 1.99 | 49 | 24 |
| 622 2.000 | 2 | 49 | 24 |
| 622 2.050 | 2.05 | 49 | 24 |
| 622 2.060 | 2.06 | 49 | 24 |
| 622 2.080 | 2.08 | 49 | 24 |
| 622 2.100 | 2.1 | 49 | 24 |
| 622 2.150 | 2.15 | 53 | 27 |
| 622 2.180 | 2.18 | 53 | 27 |
| 622 2.200 | 2.2 | 53 | 27 |
| 622 2.250 | 2.25 | 53 | 27 |
| 622 2.260 | 2.26 | 53 | 27 |
| 622 2.300 | 2.3 | 53 | 27 |
| 622 2.350 | 2.35 | 53 | 27 |
| 622 2.370 | 2.37 | 57 | 30 |
| 622 2.380 | 2.38 | 57 | 30 |
| 622 2.400 | 2.4 | 57 | 30 |
| 622 2.420 | 2.42 | 57 | 30 |
| 622 2.440 | 2.44 | 57 | 30 |
| 622 2.450 | 2.45 | 57 | 30 |
| 622 2.490 | 2.49 | 57 | 30 |
| 622 2.500 | 2.5 | 57 | 30 |
| 622 2.530 | 2.53 | 57 | 30 |
| 622 2.550 | 2.55 | 57 | 30 |
| 622 2.580 | 2.58 | 57 | 30 |
| 622 2.600 | 2.6 | 57 | 30 |
| 622 2.640 | 2.64 | 57 | 30 |
| 622 2.650 | 2.65 | 57 | 30 |
| 622 2.700 | 2.7 | 61 | 33 |
| 622 2.710 | 2.71 | 61 | 33 |
| 622 2.750 | 2.75 | 61 | 33 |
（単位:mm）
φ（直径）2.36以下は表面処理無し。
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
詳細情報
基本情報
HSCOストレートシャンクドリルレギュラ（GT100）。
【特長】
・深穴加工定番の高能率加工用ドリル。
・マージンに窒化処理を施しているので安定した穴加工が可能。
【用途】
・一般構造用鋼、快削鋼、炭素鋼、工具鋼、ステンレス鋼などに使用。
・高硬度鋼、鋳鉄、ダクタイル鋳鉄等に使用。

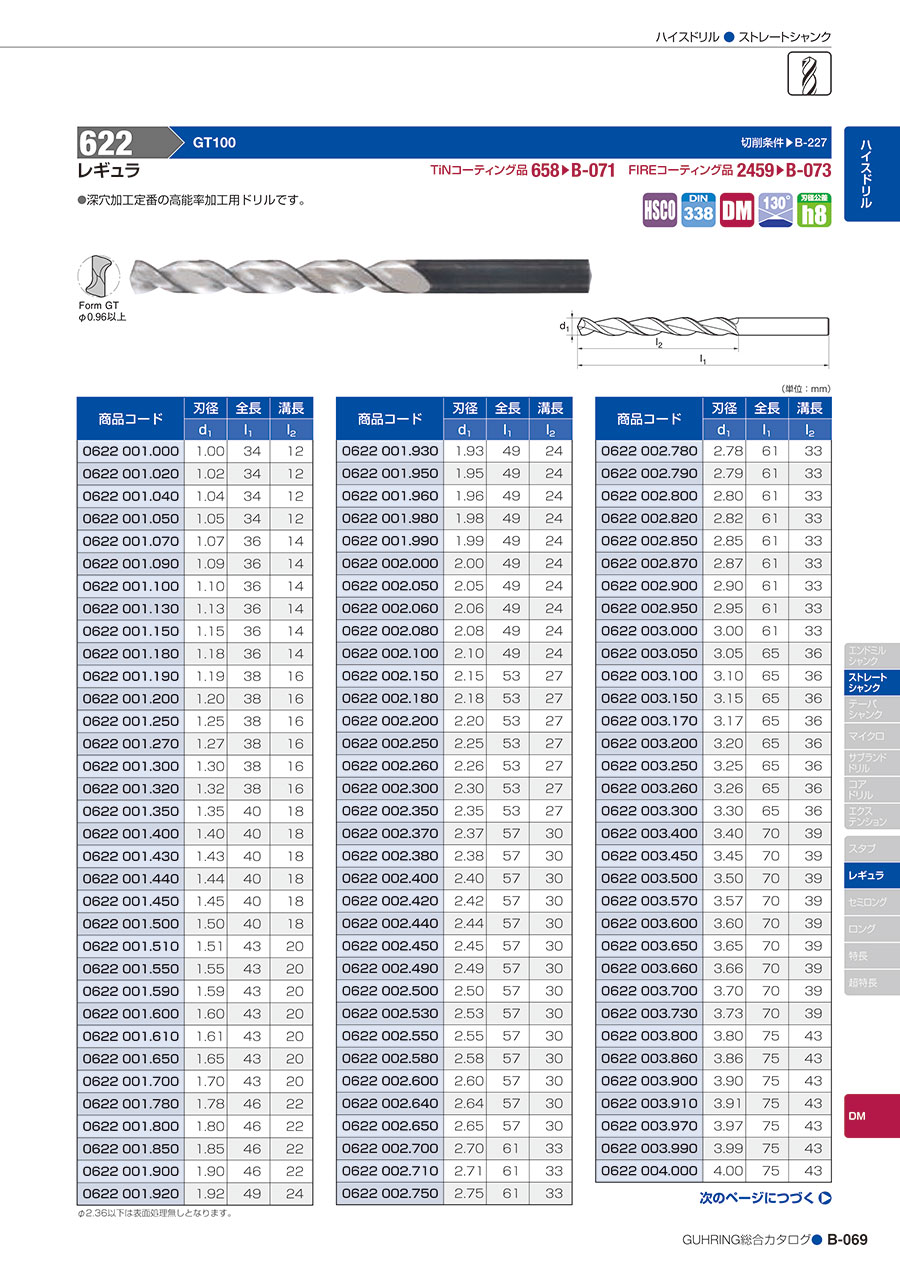

カタログ
商品担当おすすめ
ストレートシャンクドリル レギュラ GT100 622のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじれ角は何度ですか？
A
強ねじれタイプで３８度のねじれ角。
