ダイヤルキャリパーゲージ LB（内測）タイプ（内径・溝幅測定用）

Name: ダイヤルキャリパーゲージ LB（内測）タイプ（内径・溝幅測定用）
Brand: 尾崎製作所
SKU: 223005157511
Rating: 5 (2 reviews)

通常単価(税別): 33,825円～53,564円

税込単価: 37,208円～58,920円

通常出荷日：3日目～7日目

測定範囲が広く高精度な内側タイプキャリパーゲージ。【特長】・LB-7／LB-7S／LB-7Vは、便利な...

詳細を確認

55.0

校正証明書
なし
デジタル/ダイヤル
ダイヤル
目盛種類
連続目盛
測定タイプ
内側：内径溝幅

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

一般的に測定困難の内径や溝幅などの測定に最適な簡易測定器ダイヤルキャリパーゲージ

商品画像：LB-1

商品画像：LB-2

商品画像：LB-3

商品画像：LB-4

商品画像：LB-5

商品画像：LB-6

商品画像：LH-2

商品画像：LB-7

商品画像：LB7S

商品画像：LB-7V

商品画像：LB-8

商品画像：LB-9

商品画像：LB-14

製品仕様

型式	目量（mm）	測定範囲（mm）	指示誤差（mm）	測定深さ（mm）	測定子高さ（mm）
LB-1	0.1	10～90	±0.2	125	2
LB-2	0.1	10～90	±0.2	180	2
LB-3	0.01	10～30	±0.03	50	2
LB-4	0.01	10～30	±0.03	100	2
LB-5	0.01	20～40	±0.03	150	4
LB-6	0.01	30～50	±0.03	80	4
LB-7	0.01	10～70	±0.03	85	2
LB-7S	0.01	15～35	±0.03	50	3.5
LB-7V	0.01	35～85	±0.03	20	6.5
LB-8	0.01	100～120	±0.03	90	30（フレーム一体SK焼入）
LB-9	0.01	20～40	±0.03	130	2（フレーム一体SK焼入）
LB-14	0.01	100～150	±0.03	70	7
LH-2	0.01	10～120	±0.03	50	2

LH-2精度保証範囲は、10～20mm間です。20mm以上の場合は、被測定物に近い寸法にてマスター合わせをし、比較測定して下さい。

寸法

測定子寸法図（LB-1、-2、-3、-4、-5、-6、-7、LH-2）（H寸法（測定子高さ））

測定子寸法図（LB-7V）

測定子寸法図（LB-7S）

測定子寸法図（LA-14、LB-14）

商品TOP

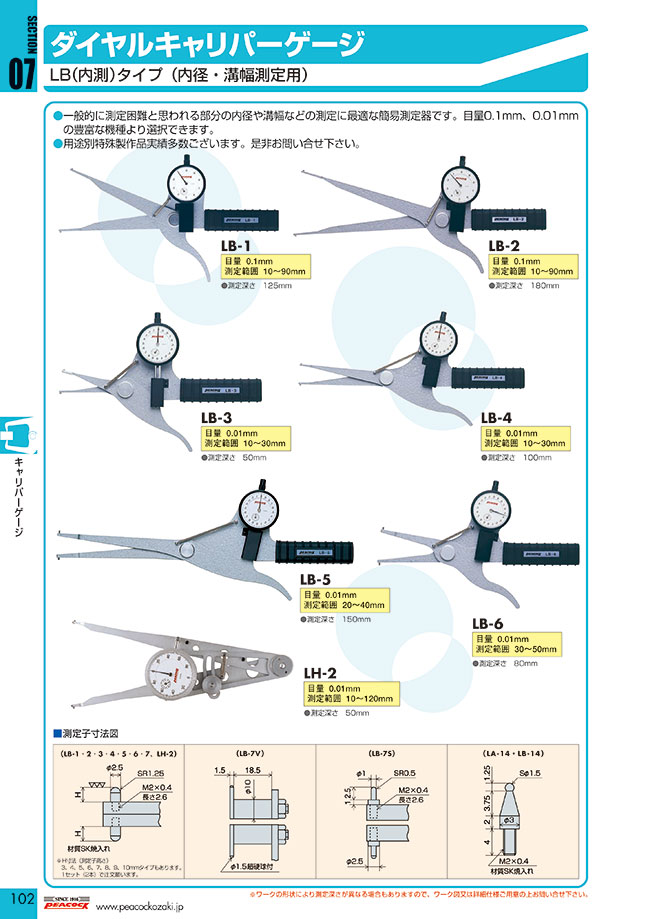

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

目量・最小表示(mm)
- 0.01
- 0.1
タイプ
- LB
- LH
出荷日
すべて
3日以内
7日以内

型番リスト

表示件数

型番

目量・最小表示

(mm)

測定範囲

(mm)

測定深さ

(mm)

指示誤差

(mm)

測定子高さ

(mm)

最小発注数量

0.1	10～90	125	±0.2	2	1個
0.1	10～90	180	±0.2	2	1個
0.01	10～30	50	±0.03	2	1個
0.01	10～30	100	±0.03	2	1個
0.01	20～40	150	±0.03	4	1個
0.01	30～50	80	±0.03	4	1個
0.01	10～70	85	85	2	1個
0.01	15～35	50	50	3.5	1個
0.01	100～150	70	70	7	1個
0.01	10～120	50	50	2	1個

通常単価(税別) (税込単価)	通常出荷日

33,825円 ( 37,208円 )	3日目
37,254円 ( 40,979円 )	3日目
37,515円 ( 41,267円 )	3日目
37,514円 ( 41,265円 )	3日目
38,129円 ( 41,942円 )	3日目
37,348円 ( 41,083円 )	3日目
39,754円 ( 43,729円 )	3日目
39,487円 ( 43,436円 )	7日目
53,564円 ( 58,920円 )	3日目
40,548円 ( 44,603円 )	3日目

詳細情報

基本情報

測定範囲が広く高精度な内側タイプキャリパーゲージ。
【特長】
・LB-7／LB-7S／LB-7Vは、便利なフレーム移動式。
・一般的に測定困難と思われる部分の内径や溝幅などの測定に最適な簡易測定器です。
・目量0.1mm、0.01mmの豊富な機種より選択できます。
・測定範囲が広く高精度。
【用途】
・測定深さ最大150mmタイプまで用意、用途に合わせ型式選択できる。

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
ニードル測定子
新潟精機（SK）
ダイヤルキャリパゲージ(内側)
高精度な内径測定に最適

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイヤルキャリパーゲージ LB（内測）タイプ（内径・溝幅測定用）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

幅の測定

満足度：5.02023/06/30

ノギスの先端が届かない奥の方の幅、厚さが測れます。太いパイプの直径などの測定も便利です。

0人が参考にしています。

部品の厚さ測定

満足度：5.02023/04/29

奥まった所や厚さも調整できるので大変便利使用してます。精度を出したいときはブロックゲージで基準を測定してやります。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q内径、溝幅測定にて本体をそのままワークに入れ測定値を読むのですか？

比較測定器ですので、マスタ合わせして頂き測定お願い致します。
