ノギスアタッチメント

ノギスアタッチメント
通常単価:
15,446
通常出荷日:
在庫品1日目  当日出荷可能18:00まで受付

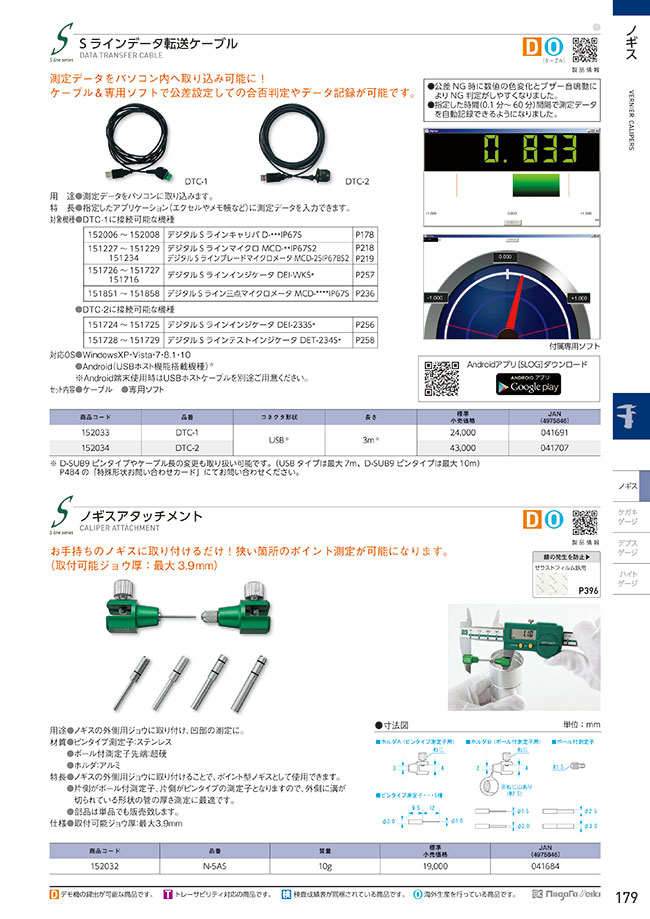

ノギスに取り付けるだけで、狭い箇所のポイント測定が可能なノギスアタッチメント
【特長】
・ノギスの外側用ジョウに取り付けることで、ポイント型ノギスとして使用可能。
・片側がボール付測定子、片側がピンタイプの測定子。外側に溝が切られている形状の管の厚さ測定に最適。
【用途】
・ノギスの外側用ジョウに取り付け、凹部の測定。

PDF

型番

1 の型番候補があります候補を表示

N-5AS

INDEX

狭い箇所のポイント測定ができるノギスアタッチメント

ノギスアタッチメントの使用例

使用例

寸法図

寸法図
商品コード品番質量
152032N-5AS10g

セット内容・仕様

ホルダA(ピンタイプ測定子用)の寸法図

ホルダA(ピンタイプ測定子用)の寸法図

ホルダB(ボール付測定子用)の寸法図

ホルダB(ボール付測定子用)の寸法図

ボール付測定子の寸法図

ボール付測定子の寸法図

ピンタイプ測定子の寸法図

ピンタイプ測定子の寸法図

使用方法

ピンタイプ測定子を差し込む(図1)、ボール付測定子を取り付ける(図2)

ピンタイプ測定子を差し込む(図1)、ボール付測定子を取り付ける(図2)

  • 1.ホルダAにピンタイプ測定子を差し込む。(図1)
  • 2.ホルダBにボール付測定子を取り付ける。(図2)
    最後まで確実に締め付けてください。
    ホルダの取り付けが緩むと、測定誤差が生じる。
  • 3.ホルダAとホルダBをデジタルノギスの外側用ジョウにねじで固定し取り付ける。この時ホルダAのピンタイプ測定子とホルダのボール付測定子が水平になるようにしてください。

ご注意

  • 各部品が小さいので、紛失にご注意ください。
  • 本製品の用途以外のご使用はおやめください。
正しい取り付け例

正しい取り付け例

取り付けイメージ

取り付けイメージ

SKブランドについて

SKブランド

SKブランド

新潟精機株式会社では、【SKブランド】というオリジナルブランドで様々な測定工具を製造・販売しております。
そして現在、非常に多くのお客様にご愛用いただいております。
【SKブランド】はお客様に信頼をお約束します。

SKブランドの3つの優位性

高精度
当メーカーでは創業から半世紀、高品質の証である精度を常に追い求め、ユーザーの皆様からご愛用を得て参りました。
その長い歴史で培ってきたノウハウと、製造ラインでの徹底管理を基に、SKブランドはこれからも高精度で有り続けます。

優れた性能
常日頃より、ご使用になるユーザー様の目線での製品作りを信条に、切磋琢磨を重ねております。
SKブランドは、ユーザー様の求めるものを形にする事でご期待にお応えし、ひいては社会貢献の一端を担う存在で有りたいと願っております。

堅牢性
あらゆる使用シーンを想定し、様々な場面に十分耐え得る製品をご提供しております。
SKブランドの製品は、必ずやユーザーの皆さまの体の一部となり、お役に立てるものと確信しております。

新潟精機について

JCSS校正事業者 登録

JCSS校正事業者 登録

2009年にピンゲージ業界で初めて「長さ」区分でJCSS校正事業者に登録されました。
左記のロゴは、計量法に基づく校正事業者登録制度の標章です。
新潟精機株式会社キャリブレーションセンターは長さ区分の登録事業者で、0232は新潟精機株式会社キャリブレーションセンターの登録番号です。
JCSS登録事業者はISO/IEC17025を基準として登録されています。
※ISO/IEC17025:試験所・校正機関の能力に関する一般要求事項を規定した国際基準です。JCSS認定事業者は、すべてこの基準にしたがって認定されています。

新JIS規格 認可

新JIS規格 認可

新潟精機の四日町工場(直尺・曲尺)は新JISの認可を受けております。
工業標準化に基づくJISマーク表示制度において財団法人日本品質保証機構が規格適合したことを認証した商品
JIS B 7516 金属製直尺
JIS B 7534 金属製角度直尺

ISO9001 取得

ISO9001 取得

新潟精機では、皆さまへ確かな品質の商品の提供を実現するため2000年にISO9001を取得、その後2008年版から2015年版に移行を完了しております。
新潟精機は、ISOを取得したことにより、お客様の満足を第一と考え、高精度商品の開発に全社を挙げて取り組んでいます。
(ISO9001該当事業所:本社、PT事業部、塚野目工場、須戸工場、四日町工場、リング工場、電水器工場、保内工場)

型番
N-5AS
型番通常単価最小発注数量スライド値引通常
出荷日
備考

15,446円

1個

在庫品1日目

当日出荷可能

ピンタイプ測定子5種:各1本 ボール付測定子:1本(ピンタイプ測定子とセットで使用) 測定子ホルダ2種:各1個

Loading...

  1. 1


商品担当おすすめ

シルバー標準型ノギス 画像

シルバー標準型ノギス

新潟精機(SK)

外側・内側・段差・深さ測定に最適なノギス。

精密作業手袋 手のひらコーティング 画像

精密作業手袋 手のひらコーティング

ミスミ

素手感覚の薄手の着用感で、作業効率がアップ。
検査工程、精密・組立作業に最適。

ゼラストフィルム鉄用 画像

ゼラストフィルム鉄用

新潟精機(SK)

袋に入れるだけで防錆完了!
マスタゲージ、工具、鉄製部品、金型等あらゆる鉄製品の保管に最適。

基本情報

種類 部品・アクセサリ 防水機能 測定データ出力端子 有無
デプスバー 有無 トラスココード 758-4792

ノギスアタッチメントの型番N-5ASのページです。
型番N-5ASに関する仕様情報を記載しております。

N-5ASで型番確定

ノギスアタッチメントのレビュー

評価 4.5 平均 4.5 (2件のレビュー) レビューを書く
  • 製品の寸法測定2018/02/01
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    ミツトヨ製デジタルノギスに取り付けて使用。色々なサイズのアタッチメントがセットされており被対象物の形状に応じて使い分けできる。取付時にずれが生じないように注意が必要だがピンのかみ合わせ部分の精度は良好でした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 金型成形品および切削加工品2017/06/09
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    製品のアンダー形状の測定に活躍している

    ノギスでの検査の際は今までは成形品の一部をカットし
    図らなければ測定できない部分であったアンダー部ですが
    アタッチメントを付けることで測定が可能になり
    成形品を無駄にすることが無くなった。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 部品単体での販売は可能ですか。
回答: 単体販売も行なっております。
