尾崎製作所

超低圧ニューピクテスト Eシリーズ縦形

カタログ

通常単価(税別): 12,429円～14,356円

税込単価: 13,672円～15,792円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

超低圧タイプのてこ式ダイヤルゲージ。【特長】・測定力超低圧（0.05N・0.1N）のてこ式ダイヤルゲ...

よく一緒に見られています

尾崎製作所

通常出荷日：3 日目～

よく一緒に見られています

尾崎製作所

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

目量

(mm)

測定範囲

(mm)

目盛仕様

(mm)

測定力　

(Ｎ)

戻り誤差

(μm)

広範囲行き精度

(μm)

隣接誤差

(μm)

仕様

最小発注数量

0.01	0.5	0-25-0	0.05	3	5	5	ノークラッチタイプ測定力0.05N 測定子XN1A-2付	1個
0.01	0.8	0-40-0	0.05	3	8	5	ノークラッチタイプ測定力0.05N 測定子XN1B-2付	1個
0.01	1	0-50-0	0.05	4	10	5	ノークラッチタイプ測定力0.05N 測定子XN1L-2付	1個
0.002	0.28	0-140-0	0.1	2	3	2	ノークラッチタイプ測定力0.1N 高精度測定子XN2-2付	1個

通常単価(税別) (税込単価)	通常出荷日

12,429円 ( 13,672円 )	在庫品1日目当日出荷可能
12,429円 ( 13,672円 )	3日目
14,356円 ( 15,792円 )	在庫品1日目当日出荷可能
14,356円 ( 15,792円 )	3日目

基本情報

超低圧タイプのてこ式ダイヤルゲージ。
【特長】
・測定力超低圧（0.05N・0.1N）のてこ式ダイヤルゲージです。
・ノークラッチタイプ（PCN）で0.01mm、0.002mmタイプより選択できます。
・目にやさしい、グリーン色の目盛板を使用しています。
・低測定力で高感度を実現しました。
・ゲージ破損防止測定子は、全器種に付いています。
・バランス針採用により姿勢差（ゲージ取付方向）による誤差を極力小さくしました。
【用途】
・超低圧タイプなので弾性変形の大きいワークの測定に最適。

商品情報

製品仕様

PCN-1AE。
目量：0.01mm。
測定範囲：0.5mm。
ノークラッチタイプ。
測定力：0.05N。
測定子 XN1A-2付。

PCN-1BE。
目量：0.01mm。
測定範囲：0.8mm。
ノークラッチタイプ。
測定力：0.05N。
測定子 XN1B-2付。

PCN-1LE。
目量：0.01mm。
測定範囲：1.0mm。
ノークラッチタイプ。
測定力：0.05N。
測定子 XN1L-2付。

PCN-2E。
目量：0.02mm。
測定範囲：0.28mm。
ノークラッチタイプ。
測定力：0.1N
高精度。
測定子 XN2-2付。

寸法図

■外観寸法図
型式	L（mm）
PCN-1AE	21.3
PCN-1BE	22.2
PCN-1LE	42.8
PCN-2E	17.8

■仕様
型式	目量（mm）	測定範囲（mm）	目盛仕様	最大許容誤差MPE（μm）					測定力（N）以下
型式	目量（mm）	測定範囲（mm）	目盛仕様	10目盛指示誤差	1回転指示誤差	全測定範囲行き指示誤差	戻り誤差	繰返し精密度	測定力（N）以下
PCN-1AE	0.01	0.5	0-25-0	5	--	6	3	3	0.05
PCN-1BE	0.01	0.8	0-40-0	5	--	9	3	3	0.05
PCN-1LE	0.01	1.0	0-50-0	5	--	10	4	3	0.05
PCN-2E	0.002	0.28	0-140-0	2	--	4	2	1	0.1

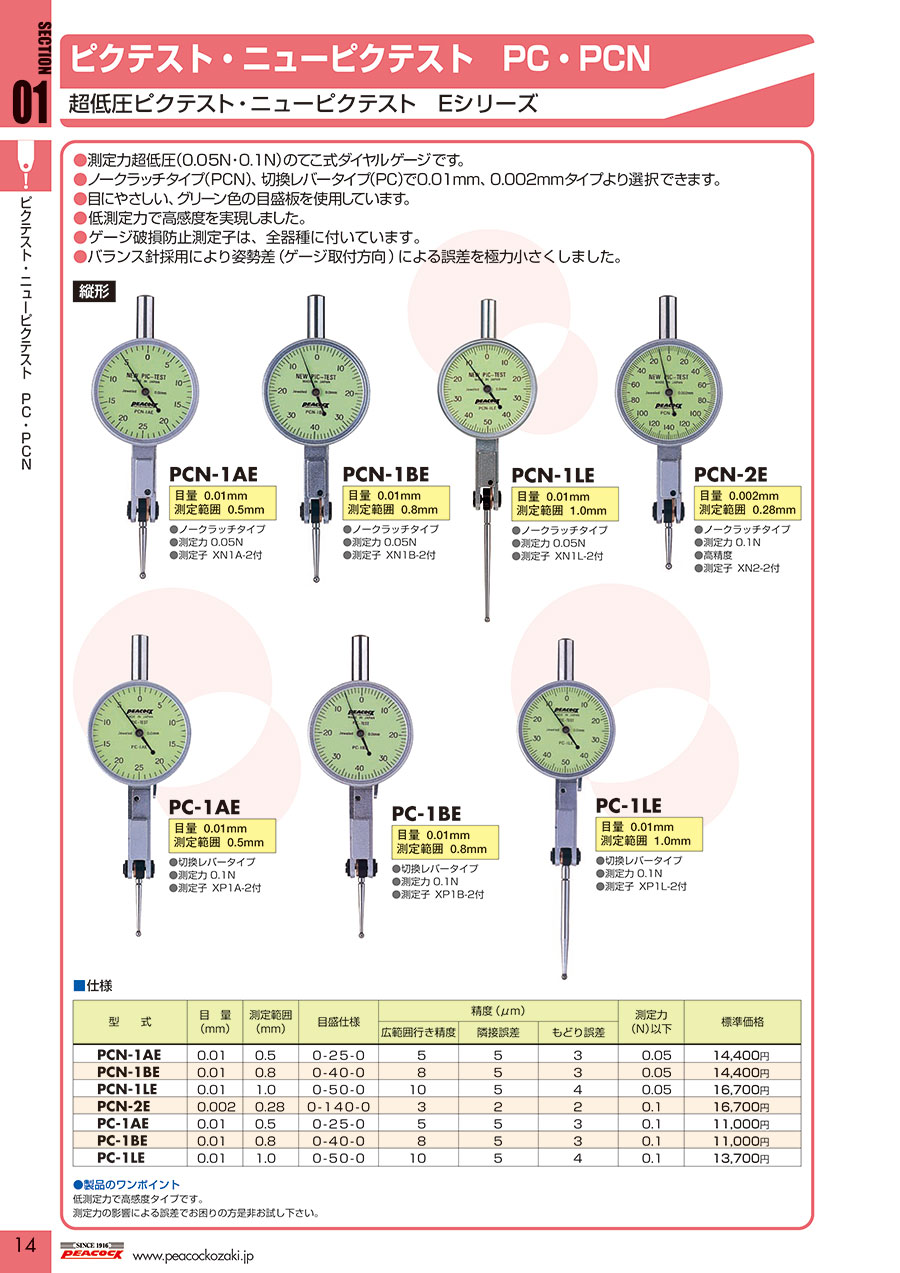

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
ミツトヨ
てこ式ダイヤルゲージテストインジケータ縦形・小形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超低圧ニューピクテスト Eシリーズ縦形のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qゴムローラ振れ測定などに超低圧タイプは向きますか？

測定力が0.05N、0.1Nの低測定力なので向いております。
