標準型ダイヤルゲージ(目量 0.01mm)

標準型ダイヤルゲージ(目量 0.01mm)
通常単価:
2,945円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

【特長】
・目量0.01mmで、最も一般的なダイヤルゲージです。
・耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。
・外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。
・ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。
・全器種リミットシールが標準付属されています。
【用途】
・厚み測定、段差測定、振れ測定、比較測定等幅広く利用出来る。
・被測定物の測定条件に合わせ豊富な器種より選択できる。

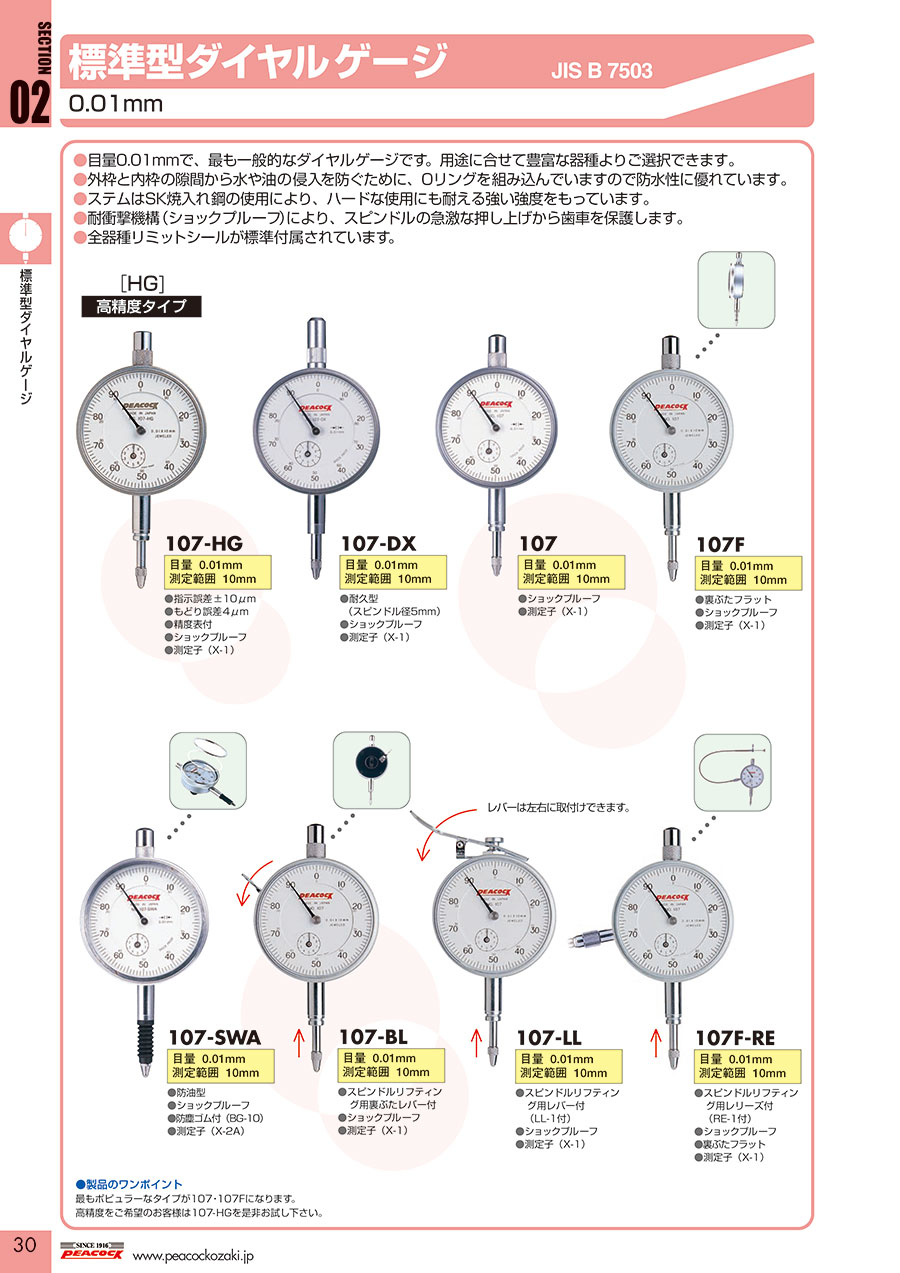

PDF

型番

17 の型番候補があります候補を表示

目量0.01mmで、最も一般的な、標準型ダイヤルゲージ

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107-HG 高精度タイプ

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107-DX

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107F

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107-SWA

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107-BL

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107-LL

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107F-RE

標準型ダイヤルゲージ(目量 0.01mm):関連画像

107F-T

  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

仕様

型式 目量
(mm)
測定範囲
(mm)
目盛仕様 指示誤差(μm) 戻り誤差
(μm)
繰返し
精密度
(μm)
測定力
(N)以下
1/10回転
(隣接誤差)
1/2回転 1回転 2回転 全測定
範囲
107-HG 0.01 10 ±0-50-100 6 ±7 ±8 ±10 ±10 4 5 1.4
107-DX 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107F 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107-SWA 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107-BL 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107-LL 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107F-RE 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
107F-T 0.01 10 ±100-50-0 8 ±9 ±10 ±15 ±15 5 5 1.4
107-E 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 初圧0.4
17 0.01 1 0-50-0 8 ±9 ±10 -- -- 5 5 1.4
107W 0.01 10 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
57-SWA 0.01 5 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
57 0.01 5 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
57F 0.01 5 ±0-50-100 8 ±9 ±10 ±15 ±15 5 5 1.4
57B 0.01 5 0-50-0 8 ±9 ±10 ±15 ±15 5 5 1.4

寸法

標準型ダイヤルゲージ(目量 0.01mm):関連画像

寸法図

型式 A B C D E F G H I J
107-HG 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
107-DX 65 50.7 17 55.7 14.5 20 5 7 52 8.0 0
-0.03
107 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
107F 65 41.5 18.5 53 14.5 -- 4 6.5 49 8.0 0
-0.03
107-SWA 68 41.5 17.5 55 15 20 4 6.5 49 8.0 0
-0.03
107-BL 65 41.5 18.5 53 14.5   4 6.5 49 8.0 0
-0.03
107F-RE 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
107-LL 65 -- 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
107W 65 41.5 17.5 55 17 20 4 6.5 49 8.0 0
-0.03
107F-T 65 41.5 18.5 53 14.5 -- 4 6.5 49 8.0 0
-0.03
107-E 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
17 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
57-SWA 65 41.5 18.5 55 15 20 4 6.5 49 8.0 0
-0.03
57 65 41.5 18.5 53 14.5 20 4 6.5 49 8.0 0
-0.03
57F 65 41.5 18.5 53 14.5 -- 4 6.5 49 8.0 0
-0.03
57B 65 41.5 18.5 53 14.5 -- 4 6.5 49 8.0 0
-0.03

単位:mm

型番
17
57
57-SWA
57B
57F
57F-SWA
107-BL
107-DX
107-E
107-HG
107-LL
107-SWA
107-WHITE
107F
107F-RE
107F-T
107W
型番通常単価最小発注数量スライド値引通常
出荷日
最大測定長(範囲選択)
(mm)
目盛種類 測定範囲
(mm)
詳細タイプ 目盛仕様 [指示誤差]1/10回転(隣接誤差) [指示誤差]1/2回転 [指示誤差]1回転 [指示誤差]2回転 [指示誤差]全測定範囲 戻り誤差 繰返し精密度 測定力(以下)
(N)
タイプ A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
H
(mm)
I
(mm)
J
(mm)
仕様 特長

4,415円

1個

在庫品1日目

当日出荷可能

0~1連続目盛1振り分け目盛タイプ0-50-08±9±10--551.4-6541.518.55314.52046.5498.0 0/-0.03振り分け目盛タイプ、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

3,565円

1個

在庫品1日目

当日出荷可能

1.1~5連続目盛5測定子(X-1)±0-50-1008±9±10±15±15551.4-6541.518.55314.52046.5498.0 0/-0.03ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

5,676円

1個

在庫品1日目

当日出荷可能

1.1~5連続目盛5防油型±0-50-1008±9±10±15±15551.4-6541.518.555152046.5498.0 0/-0.03防油型、ショックプルーフ、防塵ゴム付(BG-10)、測定子(X-2)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

3,565円

1個

在庫品1日目

当日出荷可能

1.1~5連続目盛5振り分け目盛タイプ0-50-08±9±10±15±15551.4-6541.518.55314.5-46.5498.0 0/-0.03振り分け目盛タイプ、裏ぶたフラット、ショックプルーフ、シリンダーゲージ取付用に最適です。、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

3,565円

1個

在庫品1日目

当日出荷可能

1.1~5連続目盛5ショックプルーフ±0-50-1008±9±10±15±15551.4-6541.518.55314.5-46.5498.0 0/-0.03裏ぶたフラット、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

5,676円

1個

お見積り

1.1~5連続目盛5裏ぶたフラット±0-50-1008±9±10±15±15551.4-6541.518.555152046.5498.0 0/-0.03防油型、ショックプルーフ、防塵ゴム付(BG-10)、測定子(X-2)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

3,698円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10裏ぶたレバー付±0-50-1008±9±10±15±15551.4-6541.518.55314.5-46.5498.0 0/-0.03スピンドルリフティング用裏ぶたレバー付、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

4,016円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10耐久型(スピンドル径5mm)±0-50-1008±9±10±15±15551.4-6550.71755.714.52057528.0 0/-0.03耐久型(スピンドル径5mm)、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

4,313円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10低測定力タイプ±0-50-1008±9±10±15±1555初圧0.4低測定タイプ6541.518.55314.52046.5498.0 0/-0.03低測定力タイプ、(初圧0.4N)、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

4,600円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10精度表付±0-50-1006±7±8±10±10451.4高精度タイプ6541.518.55314.52046.5498.0 0/-0.03指示誤差±10μm、もどり誤差4μm、精度表付、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

4,948円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10レバー付(LL-1付)±0-50-1008±9±10±15±15551.4-65-18.55314.52046.5498.0 0/-0.03スピンドルリフティング用レバー付(LL-1付)、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

5,471円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10防油型±0-50-1008±9±10±15±15551.4-6841.517.555152046.5498.0 0/-0.03防油型、ショックプルーフ、防塵ゴム付(BG-10)、測定子(X-2A)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

2,945円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10測定子(X-1)±0-50-1008±9±10±15±15551.4-6541.518.55314.52046.5498.0 0/-0.03ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

2,945円

1個

在庫品1日目

当日出荷可能

6~20連続目盛10ショックプルーフ±0-50-1008±9±10±15±15551.4-6541.518.55314.5-46.5498.0 0/-0.03裏ぶたフラット、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

6,075円

1個

2日目

6~20連続目盛10レリーズ付((RE-1付)±0-50-1008±9±10±15±15551.4-6541.518.55314.52046.5498.0 0/-0.03スピンドルリフティング用レリーズ付((RE-1付)、ショックプルーフ、裏ぶたフラット、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

3,760円

1個

在庫品1日目

当日出荷可能

6~20逆目盛10逆目盛タイプ±100-50-08±9±10±15±15551.4-6541.518.55314.5-46.5498.0 0/-0.03逆目盛タイプ、裏ぶたフラット、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

9,108円

1個

2日目

6~20連続目盛10中2針型±0-50-1008±9±10±15±15551.4-6541.517.555172046.5498.0 0/-0.03中2針型、ショックプルーフ、測定子(X-1)目量0.01mmで、最も一般的なダイヤルゲージです。用途に合せて豊富な器種よりご選択できます。外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので防水性に優れています。ステムはSK焼入れ鋼の使用により、ハードな使用にも耐える強い強度をもっています。耐衝撃機構(ショックプルーフ)により、スピンドルの急激な押し上げから歯車を保護します。全器種リミットシールが標準付属されています。

Loading...

  1. 1


商品担当おすすめ

小形ダイヤルゲージ 画像

小形ダイヤルゲージ

尾崎製作所

面径が小さくコンパクトタイプのダイヤルゲージです。多点測定や治具への組み込み等にもスペースを取りません。

マグネットベース 微動付 画像

マグネットベース 微動付

新潟精機(SK)

ダイヤルゲージ・インジケータ位置決めが楽な微動タイプ。ダイヤルゲージ等の保持具として最適。

精密作業手袋 手のひらコーティング 画像

精密作業手袋 手のひらコーティング

ミスミ

素手感覚の薄手の着用感で、作業効率アップ。手のひらコート(背抜き)、指先コート、コーティング無しの3種類展開。

基本情報

用途 標準型 表示方式 ダイヤル 目量・最小表示(mm) 0.01
防水機能

標準型ダイヤルゲージ(目量 0.01mm)のレビュー

評価 4.6 平均 4.6 (6件のレビュー) レビューを書く
  • フライス盤の平行直角出し2019/08/31
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    フライス盤にマグネットベースとともに用いて平行・直角出しに用いました。
    安価ですが信頼のできるメーカーですし十分でした。リミットはシールになっているので貼り直したくなると少し不便かもしれません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    安価で当日出荷なので購入しました。
    使いやすく不都合ありませんでした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 木材破砕機の芯振れ測定に使用2018/07/12
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    安価で当日出荷なので購入。
    使用に全く不都合ありませんでした、同時購入した延長軸と共に使用

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    ダイヤルを囲う部分が金属なので丈夫です。
    いつもプラスチック製ではなくこちらを購入しています。
    工具屋さんで購入していましたが、ミスミでも取り扱いあるので、これからはこちらで購入します。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    Zの直角だしに使用。
    他社よりかなり安価ですが、精度も問題なし。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 尾崎製作所ダイヤルゲージ ピーコック №107のミスミ型番を教えて欲しい。
回答: 該当商品のミスミ型番は、107-WHITEとなります。
質問: 尾崎製作所 ダイヤルゲージ 型式:NO107。VONAでの型式を教えてください。
回答: 該当商品のミスミ型番は、107-WHITEとなります。
質問: ダイヤルゲージ管理上で使用期間を一目で分かるような識別方法はありませんか?
回答: ダイヤルゲージ上部のキャップで5種類のカラーキャップを用意しております。赤・黄・緑・青・黒の5種類にて各々部品販売しております。
